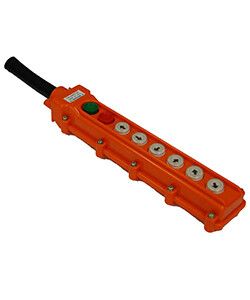

Пост кнопочный ПКТ-60ПС У2 5А IP54 (кнопка ПУСК с фиксацией) - ET055744 Электротехник

Пост кнопочный ПКТ-60ПС У2 5А IP54 с кнопками ПУСК (с фиксацией), стоп, вверх, вниз, влево, вправо, вперед, назад — устройство для управления подъёмными и транспортирующими механизмами. Бренд Электротехник предлагает эту модель с шестью функциональными кнопками в компактном герметичном корпусе, подходящем для промышленной среды. Артикул et055744 соответствует требованиям ТУ 3428-013-59826184-2016.

Назначение и область применения

Пост кнопочный ПКТ-60ПС У2 5А IP54 предназначен для ручного управления электрическими цепями подъёмных, перемещающих и транспортерных систем. Подходит для оборудования, где требуется точный контроль направления движения: грузовые лифты, конвейеры, кран-балки, подъёмники, автоматические станки. Шесть кнопок позволяют управлять движением восьми направлений: вперёд, назад, влево, вправо, вверх, вниз, а также запуск и остановка.

Технические характеристики

• Номинальный рабочий ток: 5 А — допустимая нагрузка для постоянной работы;
• Номинальное напряжение: 660 В переменного тока — совместим с большинством промышленных сетей;
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточна для помещений) и брызг воды со всех сторон;
• Количество кнопок: 6 — включают ПУСК (с фиксацией), СТОП, вверх, вниз, влево, вправо, вперёд, назад (всего 8 функций реализовано через 6 физических клавиш — часть кнопок многорежимные);
• Тип толкателя: цилиндрический — удобен для нажатия пальцем, устойчив к случайным задеваниям;
• Климатическое исполнение: У2 — работает при температуре от −25°C до +40°C, в условиях умеренного климата с повышенной влажностью;
• Самовозврат: да — все кнопки, кроме ПУСК, возвращаются в исходное положение после отпускания;
• Диаметр отверстия для монтажа: 24 мм — требует подготовленного проёма в панели;
• Материал корпуса: термостойкая ABS-пластмасса — устойчива к механическим воздействиям и перегреву;
• Цвет корпуса: оранжевый — высокая видимость в производственной среде;
• Способ монтажа: монтажная плата — крепится болтами к панели, не требует сверления глубоких отверстий;
• Нормативный документ: ТУ 3428-013-59826184-2016 — сертифицировано по российскому техническому регламенту.

Совместимость и монтаж

Пост кнопочный ПКТ-60ПС У2 5А IP54 монтируется на металлическую или пластиковую панель с отверстием диаметром 24 мм. Крепление осуществляется через фланец с болтами. На входе предусмотрен сальник для герметизации кабеля — рекомендуется использовать кабель с внешним диаметром 6–12 мм. Герметичная прокладка между корпусом и панелью предотвращает проникновение пыли и влаги. Монтаж не требует специальных инструментов, но важно соблюдать плотность прижатия — недостаточно затянутые болты снижают уровень защиты.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 обеспечивает безопасную работу в помещениях с возможным попаданием брызг воды, пыли и масла. Наличие кнопки СТОП и фиксируемой кнопки ПУСК позволяет контролировать аварийные ситуации. Конструкция исключает самопроизвольное включение — кнопки работают только при активном нажатии. Примечание: не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex).

Преимущества

• Герметизация: сальник на вводе кабеля и прокладка между корпусом и панелью обеспечивают надёжную защиту от загрязнений;
• Высокая надёжность: цилиндрические толкатели выдерживают десятки тысяч циклов нажатия;
• Удобство управления: восемь функций на шести кнопках оптимизированы для операторского контроля подъёмных механизмов;
• Яркий цвет корпуса: оранжевый легко заметить даже в плохо освещённых зонах;
• Фиксация кнопки ПУСК: позволяет удерживать режим работы без постоянного нажатия — повышает комфорт при длительных операциях.

Ограничения применения

• Не подходит для наружной установки — IP54 не гарантирует защиту от прямого потока воды или длительного воздействия дождя;
• Не рассчитан на взрывоопасные среды — отсутствует взрывозащита;
• Максимальный ток 10 А — нельзя применять для прямого управления силовыми цепями выше 5 А; управление мощными двигателями требует использования контакторов;
• Только один канал скорости — не подходит для многоскоростных систем, требующих более одного уровня регулирования;
• Запрещено вскрытие корпуса во время эксплуатации — нарушается герметичность и класс защиты.

Примеры использования

• Подъёмный стол в сборочном цехе — кнопки вверх/вниз и стоп для точной позиционировки;
• Ленточный конвейер с реверсом — кнопки вперёд/назад для изменения направления;
• Автоматическая система погрузки — сочетание влево/вправо и ПУСК для перемещения платформы;
• Кран-балка с ручным управлением — использование всех восьми направлений для точного позиционирования груза.

Практические советы

• Выбирая место установки, убедитесь, что рядом нет источников прямых брызг воды — лучше закрыть пост кожухом, если есть риск попадания жидкости;
• При подключении используйте кабель с медными жилами и изоляцией, устойчивой к маслу и перепадам температур;
• Проверьте соответствие диаметра кабеля сальнику — слишком тонкий кабель не будет герметично зажат;
• При замене кнопок внутри поста — обращайтесь к сервисному центру; самостоятельная разборка нарушает заводскую герметизацию;
• Регулярно проверяйте состояние прокладки и сальника — при появлении трещин или жесткости замените их для сохранения IP54.
