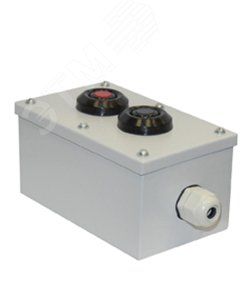

Пост кнопочный ПКУ 15-21-121-/КЕ081/2(1з+1р)1ч/КЕ141/2(1з+1р)1к гриб с фикс/PG-19 Электротехник ET003781

Пост управления ПКУ-15-21.121-54У2 (1хКЕ081/2(1з+1р) черная + 1хКЕ141/2(1з+1р) красная, гриб с фиксацией + PG-19) от бренда Электротехник предназначен для ручного управления электрическими цепями на объектах с высокими требованиями к безопасности. Комбинированный набор из двух кнопок - одна черная, другая красная с грибовидным толкателем и фиксацией - позволяет выполнять команды запуска и экстренной остановки. Артикул et003781 соответствует сертифицированному решению по ТУ 3428-013-59826184-2016.

Назначение и область применения

Пост управления ПКУ-15-21.121-54У2 используется для управления электрическими цепями в системах автоматизации и управления. Подходит для работы с переменным током до 660 В и частотой 50 Гц, а также постоянным током до 440 В. Применяется там, где требуется надежная и быстрая реакция на аварийную ситуацию - например, на станках, конвейерах, насосных станциях, прессах и других устройствах с риском механических повреждений.

Технические характеристики

• Род тока: переменный (AC) до 660 В / постоянный (DC) до 440 В
• Номинальный ток: 10 А
• Количество кнопок: 2 - одна черная (нормально замкнутая), одна красная (грибовидная с фиксацией)
• Количество контактов: каждый контакт имеет 1 нормально замкнутый (НЗ) и 1 нормально открытый (НО)
• Тип толкателя: грибовидный (красный - с фиксацией, черный - без фиксации)
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Материал корпуса: металл
• Цвет корпуса: серый
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C и относительной влажности до 80%
• Способ монтажа: на монтажную плату (накладной тип корпуса)
• Возврат: без самовозврата у красной кнопки (фиксация сохраняется после нажатия), черная кнопка возвращается в исходное положение
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКУ-15-21.121-54У2 монтируется на металлическую или композитную монтажную плиту через отверстия в основании корпуса. Диаметр отверстия под установку - 19 мм (соответствует стандарту PG-19). Для герметичности рекомендуется использовать уплотнительное кольцо, входящее в комплект с PG-19. Кабельный ввод выполнен через один выход PG-19 - допускаются провода с внешним диаметром 6–12 мм. Монтаж следует выполнять в вертикальном положении, чтобы обеспечить работу механизма фиксации красной кнопки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016 и проектировалось с учётом правил безопасности для оборудования с функцией аварийной остановки. Красная кнопка с фиксацией гарантирует, что оборудование не сможет быть запущено случайно - необходимо выполнить явное действие (повернуть и вытащить) для сброса. Защита IP54 предотвращает попадание пыли и жидкостей внутрь корпуса, что важно для условий производства с повышенной влажностью или наличием технологической пыли.

Преимущества

• Комбинированная схема: две кнопки в одном корпусе позволяют совмещать управление и аварийную остановку без лишних элементов
• Фиксация красной кнопки снижает риск невольного запуска после аварии
• Металлический корпус обеспечивает долговечность и устойчивость к механическим воздействиям
• Высокая степень защиты IP54 делает изделие пригодным для использования в условиях цеха
• Совместимость с PG-19 упрощает кабельный ввод и снижает время монтажа

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам
• Не имеет световой индикации - нельзя определить состояние цепи визуально без внешнего сигнала
• Не рассчитан на частые циклы включения/выключения более 1000 раз в час - возможен износ механизмов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Напряжение выше 660 В AC или 440 В DC недопустимо - есть риск пробоя контактов

Примеры использования

• На ленточном конвейере: черная кнопка - запуск, красная - аварийная остановка
• На сварочном аппарате: черная кнопка - активация режима, красная - немедленное отключение
• На прессе: красная кнопка с фиксацией позволяет заблокировать машину после срабатывания системы безопасности
• В распределительных щитах: как удалённый пункт управления для отключения участка сети

Практические советы

• При монтаже проверьте, чтобы монтажная плита была жестко закреплена - вибрации могут вызвать отказ фиксации красной кнопки
• Используйте кабель с медными жилами и изоляцией, подходящей по диаметру к PG-19 (не менее 6 мм, не более 12 мм)
• После установки протестируйте обе кнопки: убедитесь, что красная кнопка остаётся в нажатом состоянии и требует поворота для освобождения
• Не используйте ПКУ-15-21.121-54У2 в качестве единственного средства защиты - всегда применяйте в комплексе с другими устройствами безопасности
• При обслуживании отключите питание - даже при отключенном оборудовании внутри могут остаться заряды в конденсаторах
