Пластик 5 лет) | 035061 Arlight Диммер SMART-DIM105 (12-48V 20A TRIAC) (Arlight IP20

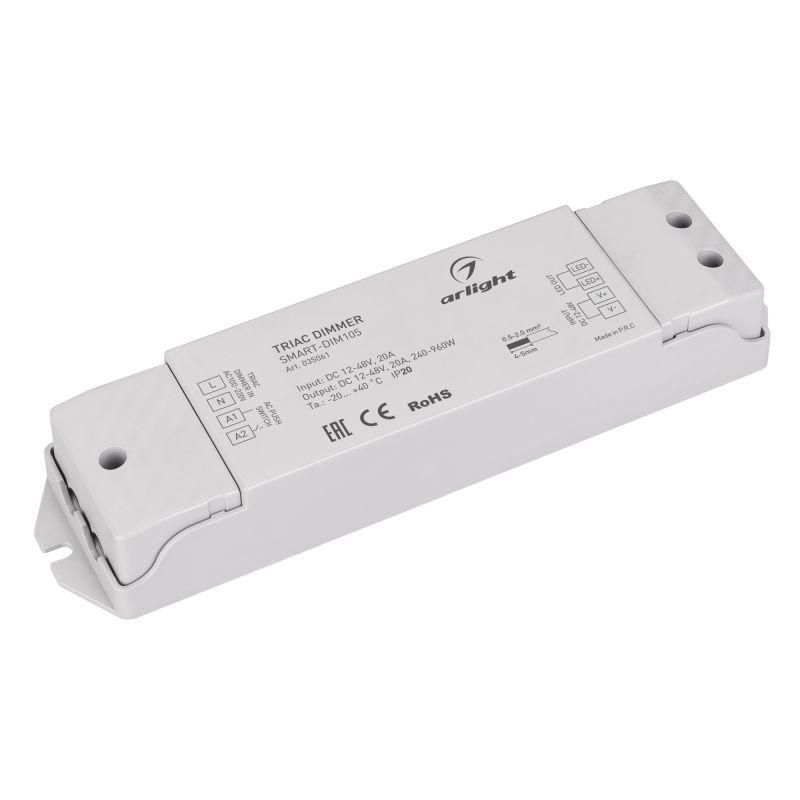

Диммер Arlight 035061 - устройство для плавного регулирования яркости светодиодных лент в диапазоне 12–48 В постоянного тока. Подключается к стандартным бытовым выключателям с фазовым управлением и рассчитан на длительную работу в условиях внутренней установки.

Назначение и область применения

Диммер Arlight 035061 предназначен для управления яркостью светодиодных лент, работающих на постоянном токе 12–48 В. Он преобразует сигнал от обычного TRIAC-выключателя (например, поворотного или нажимного регулятора освещения) в импульсный сигнал, который контролирует мощность, подаваемую на ленту. Применяется в жилых помещениях, офисах, торговых зонах и других местах, где требуется мягкая регулировка уровня освещения без мерцания.

Технические характеристики

• Рабочее выходное напряжение: 12–48 В постоянного тока (DC)
• Максимальный выходной ток: 20 А
• Максимальная выходная мощность: до 960 Вт (при 48 В) / минимум 240 Вт (при 12 В)
• Метод диммирования: отсечка фазы по переднему фронту (Leading Edge)
• Управление: через нажимную кнопку, совместим со стандартными TRIAC-регуляторами (100–240 В переменного тока)
• Исполнение: статический (без движущихся частей)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термостойкий пластик (PVC)
• Габариты: 175 × 45 × 27 мм
• Подключение: винтовые клеммы для проводов до 2,5 мм2

Совместимость и монтаж

Диммер Arlight 035061 работает исключительно с источниками питания постоянного тока 12–48 В, подключенными к светодиодным лентам. На входе он требует переменный ток 100–240 В от классического TRIAC-диммера - то есть его можно устанавливать вместо обычного выключателя в стену, если используется уже существующий регулятор яркости.

Подключение:

• На вход - L/N от сети 220 В через внешний TRIAC-регулятор
• На выход - + и – от светодиодной ленты (не путать с AC!)
• Не подключайте напрямую к сети 220 В - нужен блок питания между сетью и диммером!

Фиксируется на DIN-рейке или крепится саморезами. Место монтажа должно обеспечивать свободный доступ к винтовым клеммам и хорошую вентиляцию.

Безопасность и стандарты

Диммер соответствует требованиям безопасности для бытовых устройств с ограниченной степенью защиты IP20. Не предназначен для влажных помещений, улицы или мест с высокой запылённостью. Корпус из пластика не проводит ток, но перегрев возможен при работе на пределе нагрузки - рекомендуется не нагружать более 80 % от максимума (до 16 А).

Преимущества

• Простая замена старого выключателя - не нужны сложные системы управления
• Совместим с большинством бытовых TRIAC-диммеров (LE-тип)
• Отсутствие механических деталей - долгий срок службы
• Низкий уровень шума при работе (нет гудения, характерного для некоторых аналогов)
• Пятилетняя гарантия производителя

Ограничения применения

• Не работает с лентами на переменном токе (AC)
• Не поддерживает PWM-управление, DALI, Zigbee, Wi-Fi - только TRIAC-фазовая регулировка
• Запрещено использовать в помещениях с повышенной влажностью (ванна, бассейн, баня)
• Не предназначен для управления мощными прожекторами, точечными светильниками или LED-модулями с собственным драйвером - только для лент
• При использовании с очень длинными лентами (>10 м) возможны потери яркости на удалённых участках - проверяйте падение напряжения

Примеры использования

• Подсветка кухонного гарнитура на 24 В с лентой 5 метров (120 Вт)
• Регулировка атмосферного освещения в спальне с RGB-лентой 12 В
• Освещение витрин в магазине с белой лентой 36 В, управляемой через настенный диммер
• Система ночного освещения в коридоре с автоматическим включением через диммер и таймер

Практические советы

• Выбирайте блок питания с запасом по мощности - если лента потребляет 600 Вт, используйте БП на 750–800 Вт
• Проверьте, что ваш диммер действительно имеет тип LE (Leading Edge); многие современные устройства используют Trailing Edge - они несовместимы
• Не подключайте несколько диммеров параллельно - каждый управляет своей лентой
• Перед первым включением убедитесь, что полярность на выходе соблюдена (+ и − не перепутаны)
• Если лента мерцает - возможно, недостаточная нагрузка; минимальная рабочая мощность - 240 Вт
• Для надёжности используйте медные провода сечением не менее 1,5 мм2 на выходе
