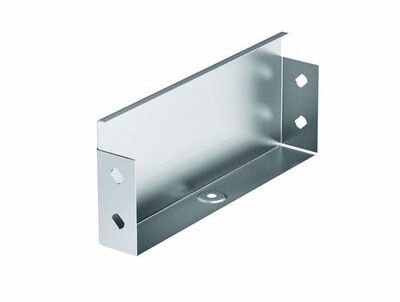

Пластина торцевая TC 150х50 - 30194 ДКС

Заглушка сборная для лотка ТС 150х50 от DKC (ДКС), артикул 30194, предназначена для герметичного закрытия концов кабельных лотков в системе S5 Combitech. Изделие обеспечивает защиту от пыли и влаги, сохраняет целостность трассы и совместимо с лотками той же габаритной модели.

Назначение и область применения

Загlushka сборная для лотка ТС 150х50 используется для запечатывания торцовых концов кабельных лотков в системе S5 Combitech. Применяется там, где кабельная трасса завершается - например, на конце маршрута, перед переходом в распределительную коробку или при выходе за пределы зоны обслуживания. Обеспечивает уровень защиты IP44 при использовании в комплекте с другими неперфорированными аксессуарами и крышками.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира (непрерывное холодное цинкование)
• Габариты: ширина 150 мм, высота 50 мм - точно соответствует лоткам ТС 150х50
• Толщина металла: 1 мм
• Исполнение: усиленное - повышает жесткость и долговечность
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках требований к кабельным системам
• Цвет: серый
• Климатическое исполнение: УХЛ2 - температурный диапазон от −25C до +40C, допустима повышенная влажность
• Тип изделия: пластина (основной элемент заглушки)

Совместимость и монтаж

Заглушка сборная для лотка ТС 150х50 совместима исключительно с лотками серии S5 Combitech того же размера - 150×50 мм. Конструкция включает три компонента: основную пластину TC, два боковых уголка FR и крепеж. Монтаж выполняется вручную: пластина вставляется внутрь торца лотка, уголки фиксируются сбоку, все элементы соединяются самонарезающими винтами, входящими в комплект. Нет необходимости в сварке или специальных инструментах.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в условиях промышленного использования. Огнестойкость подтверждает соответствие нормам по предотвращению распространения горения. Климатическое исполнение УХЛ2 гарантирует надежную работу в помещениях с умеренно-влажным и прохладным микроклиматом, типичном для производственных зон в России и странах СНГ.

Преимущества

• Высокая герметичность - при правильной установке достигается класс защиты IP44
• Защита от коррозии - оцинкованная сталь по методу Сендзимира обеспечивает длительный срок службы даже в агрессивной среде
• Усиленная конструкция - увеличивает механическую прочность и снижает риск деформации при нагрузках
• Простота монтажа - не требуется сварка; весь комплект собран и готов к установке
• Системная совместимость - полностью интегрируется с остальной продукцией S5 Combitech

Ограничения применения

• Не для лотков других размеров - нельзя использовать с 100×50 или 150×100
• Не предназначен для внешней установки под открытым небом - хотя имеет UHL2, не рассчитана на постоянный контакт с осадками
• Требует точного соблюдения комплектации - без углов FR и крепежа герметизация не будет гарантирована
• Не заменяет термические или противопожарные пробки - служит лишь для механической и пылевлагозащитной

Примеры использования

• Закрытие конца кабельной трассы на технологическом стенде в цехе
• Финальная заглушка в лотке, ведущем к щитовой комнате
• Завершение маршрута на конвейере с частым мытьём оборудования
• Подключение кабеля к оборудованию через лоток, где нужна защита от попадания пыли и влаги

Практические советы

• Перед установкой проверьте, что лоток не перегнут и торец ровный - иначе заглушка не плотно прилегнет
• Обязательно используйте все детали из комплекта: пластина, два уголка и крепеж - пропуск одного элемента снижает защиту до IP20
• При работе в сыром помещении регулярно проверяйте состояние цинкового покрытия - при повреждениях рекомендуется обработка антикоррозийным составом
• Артикул 30194 - единственный подходящий вариант для лотков 150×50 в системе S5 Combitech; другие заглушки не взаимозаменяемы
• Экономьте время: заказывайте заглушки сразу при покупке лотков - так вы избежите задержек при монтаже
