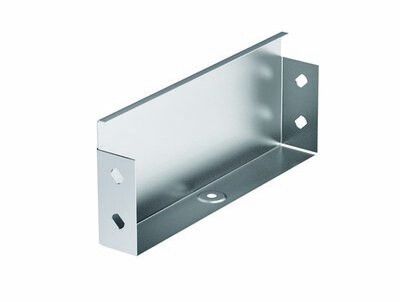

Пластина торцевая TC 200х100 - 30267 ДКС

Заглушка для лотка цельная и сборная ТС 200х100 от DKC (ДКС) - это завершающий элемент кабельной трассы системы S5 Combitech, обеспечивающий герметичность на концах лотков. Применяется там, где важно исключить попадание пыли и влаги, например, в промышленных помещениях с повышенной влажностью или запылённостью.

Назначение и область применения

Заглушка для лотка цельная и сборная ТС 200х100 закрывает открытые торцы кабельных лотков шириной 200 мм и высотой 100 мм. Её основная задача - обеспечить герметичность концов трассы, предотвращая проникновение пыли, влаги и посторонних предметов внутрь канала. Подходит для систем S5 Combitech, где требуется уровень защиты до IP44. Устанавливается в местах окончания кабельных маршрутов: на станках, в распределительных щитах, на конвейерах, в производственных зонах с агрессивной средой.

Технические характеристики

• Габариты: соответствует лоткам 200×100 мм
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком без пор, повышает долговечность
• Толщина металла: 1 мм - достаточна для жёсткости, но не создаёт лишнего веса
• Покрытие: непрерывное холодное цинкование - устойчиво к механическим повреждениям и коррозии
• Цвет: серый - совпадает с цветовой гаммой всей серии S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, допускается использование в неотапливаемых помещениях
• Тип изделия: пластина с комплектом уголков и крепежа - сборная конструкция
• Тип соединения: винтовое - надёжное фиксирование без сварки
• Исполнение для больших расстояний: да - сохраняет форму даже при длинных пролётах
• Широкодиапазонное исполнение: да - совместима с различными модификациями лотков той же габаритной серии

Совместимость и монтаж

Заглушка для лотка цельная и сборная ТС 200х100 предназначена исключительно для лотков серии S5 Combitech с размерами 200×100 мм. Не совместима с другими сериями или лотками других производителей, даже при совпадении габаритов - из-за специфики профилей и способа крепления.

Монтаж выполняется в три этапа:

1. Установите пластину на торец лотка - она должна плотно прилегать по всему периметру.
2. Зафиксируйте два уголка FR с внешней стороны лотка - они образуют боковые опоры и усиливают жёсткость.
3. Закрутите крепёжные болты через отверстия в уголках - момент затяжки не более 2 Нм, чтобы не деформировать оцинкованную поверхность.

Не требует сварки, штамповки или дополнительных инструментов - достаточно отвёртки или ключа на 8–10 мм.

Безопасность и стандарты

Заглушка для лотка цельная и сборная ТС 200х100 изготовлена из материалов, соответствующих нормам пожарной безопасности РФ и ГОСТ Р 50571. Высокая огнестойкость позволяет применять её в зонах с риском возгорания. Метод оцинкования Сендзимира гарантирует соответствие требованиям к защите от коррозии в условиях повышенной влажности. Сертифицирована для работы в составе систем S5 Combitech с уровнем защиты IP44 при использовании вместе с неперфорированными крышками и защитными пластинами.

Преимущества

• Плотное прилегание к лотку - минимизирует зазоры, что критично для IP44
• Сборная конструкция - легко заменить отдельные части при повреждении
• Оцинковка по Сендзимиру - устойчивость к механическим воздействиям и химической коррозии
• Подходит для длительной эксплуатации в суровых климатических условиях (УХЛ2)
• Совместима с рекомендованным проектным ассортиментом - снижает риск ошибок при проектировании

Ограничения применения

• Не используется с перфорированными лотками - теряется герметичность
• Не предназначен для установки внутри помещений с постоянным контактом с водой (например, в подвалах с протечками) - IP44 не обеспечивает защиту от струй воды
• Не подходит для лотков другой ширины или высоты - даже небольшое отклонение (например, 195 мм) вызовет зазоры
• Не следует применять в качестве несущего элемента - не рассчитана на нагрузки, кроме собственного веса и давления крышки

Примеры использования

• Завершение кабельной трассы на автоматизированном участке производства - предотвращает попадание стружки и масла
• Финальная точка в распределительном щите - защищает от пыли и насекомых
• Конец лотка в цеху с мойкой оборудования - выдерживает влажность и частую очистку
• Трасса в холодильном складе - не боится конденсата благодаря оцинкованию

Практические советы

• Перед монтажом проверьте, что торец лотка ровный - искривление может помешать плотному прилеганию пластины
• Не используйте силу при затяжке крепежа - оцинкованная сталь легко царапается, а повреждение покрытия ведёт к коррозии
• Если нужна быстрая замена - выбирайте именно сборную версию: можно заменить только уголок, не меняя всю заглушку
• Для крупных объектов заказывайте сразу несколько единиц - партия 30267 имеет одинаковый цвет и покрытие, что упрощает обслуживание
• Сохраняйте оригинальные крепёжные элементы - они подобраны по размеру и материалу специально для этой модели
