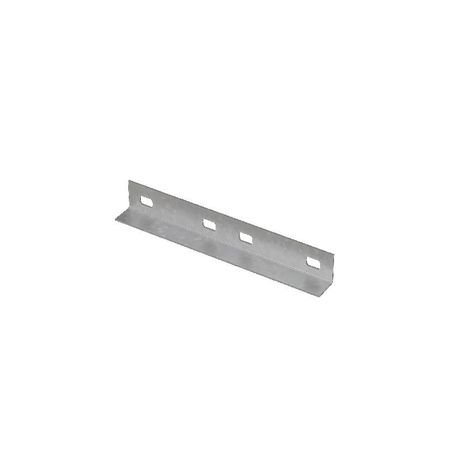

Соединитель для кабельных лотков LSP1 HD N КМ H=50мм СИСТЕМА КМ LO41207

Пластина соединительная для лестничного лотка H=50мм, толщина 1.2мм, LSP1 HD N КМ от бренда КМ-Профиль предназначена для надёжного соединения секций лестничного лотка с высотой борта 50 мм. Изделие применяется в системах прокладки кабелей на промышленных, жилых и коммерческих объектах, особенно там, где важна устойчивость к коррозии.

Назначение и область применения

Пластина соединительная для лестничного лотка H=50мм, толщина 1.2мм, LSP1 HD N КМ используется для внешнего соединения двух секций лестничного лотка - например, при прямом участке трассы, повороте или переходе на фасонный элемент. Она обеспечивает механическую прочность и герметичность стыка без необходимости внутренней сборки. Применяется в системах кабельных трасс, где требуется быстрая установка и долговечность.

Технические характеристики

• Высота борта лотка: 50 мм - совместима с лотками этого стандарта
• Толщина металла: 1,2 мм - достаточна для жёсткости при нагрузках на крепление
• Материал: оцинкованная сталь
• Метод оцинковки: горячее погружение по ГОСТ 9.307-89
• Класс защиты от коррозии: соответствует ГОСТ 15150-69 (умеренный климат, слабокоррозийная среда)

Совместимость и монтаж

Пластина LSP1 HD N КМ крепится снаружи к двум соседним секциям лестничного лотка с помощью болтов или саморезов через предварительно просверленные отверстия. Установка выполняется после выравнивания лотков - зазор между торцами не должен превышать 2–3 мм. Для плотного контакта рекомендуется использовать шайбы под головки крепёжа. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы.

Безопасность и стандарты

• Оцинкование выполнено по ГОСТ 9.307-89 - гарантирует равномерное покрытие цинком и срок службы до 15 лет в условиях умеренной влажности
• Соответствие ГОСТ 15150-69 позволяет применять изделие в помещениях с повышенной влажностью, на открытом воздухе и в зонах с минимальным уровнем химического воздействия

Преимущества

• Усиливает жёсткость стыка без деформации профиля лотка
• Не требует сварки - монтаж осуществляется с помощью стандартного крепежа
• Цинковое покрытие защищает от ржавчины даже при случайных царапинах во время установки
• Поддерживает целостность всей кабельной трассы при вибрациях и температурных колебаниях

Ограничения применения

• Не предназначен для использования в агрессивных средах: химических цехах, побережьях морей, зонах с частыми осадками солёной воды
• Не подходит для лотков с высотой борта отличной от 50 мм - несовместима с моделями 75 мм, 100 мм и другими
• Не заменяет внутренние соединители - не обеспечивает герметичность внутри канала, только механическую связь снаружи

Примеры использования

• Соединение прямых участков лотка в кабельном канале офисного здания
• Фиксация лотка к угловому элементу в техническом помещении завода
• Ремонт или удлинение трассы на чердаке или в подвале с высокой влажностью
• Монтаж кабельных путей на фасаде здания при условии отсутствия постоянного попадания дождевой воды

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совпадают по уровню - перекос снижает эффективность соединения
• Используйте крепёж из нержавеющей стали или с цинковым покрытием - это продлит срок службы всего узла
• При работе в местах с высокой влажностью дополнительно обработайте места крепления герметиком на основе силикона
• Пластина LSP1 HD N КМ от КМ-Профиль рассчитана на однократную сборку - многократное демонтажное использование может повредить отверстия и снизить надёжность
