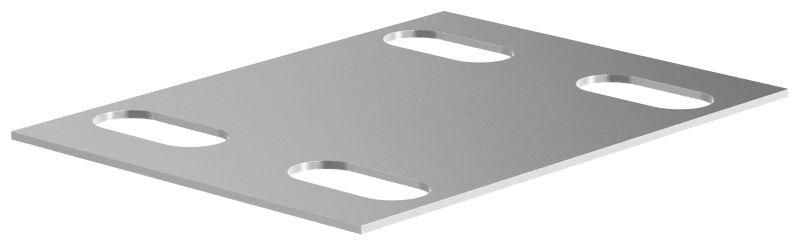

Накладка на основание лотка 50 | CLP1S-PSOL-050 IEK

Накладка на основание лотка 50 мм от IEK (артикул clp1s-psol-050) - это элемент системы кабельной трассы, обеспечивающий прочное и герметичное соединение между секциями металлических лотков. Применяется там, где требуется надежная фиксация и сохранение целостности защиты кабелей при продольном соединении.

Назначение и область применения

Накладка на основание лотка 50 мм используется для соединения двух участков кабельного лотка по всей длине. Она устанавливается снизу, поверх основания лотка, и обеспечивает жесткую связь между секциями. Подходит для систем прокладки кабелей в промышленных помещениях, на производствах, в энергообъектах и других местах с высокой нагрузкой на кабельную трассу.

Технические характеристики

• Ширина лотка: 50 мм - совместима с лотками такого же габарита;
• Материал: сталь оцинкованная - обеспечивает прочность и долговечность;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное антикоррозийное покрытие, устойчивое к механическим повреждениям;
• Тип соединения: винтовой разъем - позволяет легко демонтировать и переустанавливать накладку без потери качества соединения;
• Тип шарнирного соединения: шарнирное - обеспечивает компенсацию температурных деформаций и легкий монтаж на изгибах;
• Исполнение: продольный соединитель - предназначен исключительно для соединения лотков вдоль их оси;
• Огнестойкость: да - материал не распространяет пламя и сохраняет целостность при воздействии открытого огня;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию в условиях повышенной влажности и химической агрессивности среды.

Совместимость и монтаж

Накладка на основание лотка 50 мм совместима только с лотками шириной 50 мм от IEK и аналогичными моделями других производителей с одинаковым профилем основания. Монтаж выполняется путём совмещения накладки с нижней частью лотков и фиксации болтами через предварительно просверленные отверстия. Шарнирное устройство позволяет легко адаптировать её к небольшим угловым отклонениям лотков без дополнительных усилий. Для герметичности рекомендуется использовать уплотнители при необходимости.

Безопасность и стандарты

Накладка изготовлена из материала, соответствующего требованиям к огнестойкости и коррозионной стойкости, применяемым в промышленных кабельных системах. Хотя сама деталь не является коммутационным устройством, она применяется в рамках систем, соответствующих ГОСТ Р 5003.03 и другим нормам безопасности для кабельных трасс. Сертификация продукта IEK подтверждает соответствие требованиям к качеству и надёжности.

Преимущества

• Высокая механическая прочность благодаря стали и технологии оцинковки Сендзимира;
• Удобство обслуживания - винтовое соединение позволяет быстро заменить или проверить участок трассы;
• Устойчивость к коррозии - особенно важно во влажных, агрессивных или технологических зонах;
• Поддержка огнестойкости - снижает риск распространения огня в случае аварии;
• Долгий срок службы - снижает затраты на замену и ремонт.

Ограничения применения

• Не предназначена для поперечного соединения лотков - только для продольного;
• Работает только с лотками шириной точно 50 мм - несовместима с другими размерами;
• Не является самостоятельным элементом защиты - должна использоваться в составе полноценной кабельной системы;
• Не рекомендуется для внешних установок без дополнительной защиты от прямых осадков и УФ-излучения - хотя оцинковка защищает от коррозии, длительное воздействие погоды может сократить срок службы.

Примеры использования

• Промышленные цеха с конвейерными линиями - для прокладки силовых и управляющих кабелей;
• Электроустановки на заводах, в АЭС, тепловых станциях - где важна огнестойкость и долговечность;
• Объекты ЖКХ и метро - для внутренних кабельных трасс в каналах и коробах;
• Автомобильные сборочные линии - где необходима частая перестановка оборудования и доступ к кабелям.

Практические советы

• Перед монтажом убедитесь, что кромки лотков идеально совпадают - даже небольшой перекос снижает эффективность соединения;
• Затягивайте винты равномерно, чтобы не деформировать накладку - используйте динамометрический ключ при возможности;
• При работе в сырых помещениях дополнительно смажьте резьбу противокоррозийной paste - увеличит срок службы креплений;
• Не используйте эту накладку вместо крышки или бокового элемента - она работает только как базовый соединитель;
• Проверяйте наличие всех комплектующих перед установкой - иногда теряются болты или шайбы при транспортировке.
