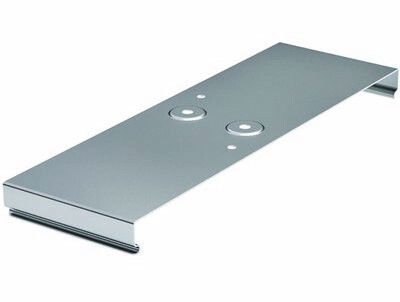

Накладка соединительная 50 мм CGC для крышки лотка - 37390 ДКС

Накладка соединительная 50 мм для крышки лотка от DKC (ДКС), артикул 37390, предназначена для герметичного и прочного соединения участков крышек лотков серии S5 Combitech при наличии зазора после резки. Она обеспечивает механическую целостность и эстетичный вид трассы, особенно там, где крышка была подрезана некорректно.

Назначение и область применения

Накладка соединительная 50 мм для крышки лотка используется исключительно для компенсации щели между двумя частями крышки лотка, когда они были отрезаны не точно и образуется стык. Это распространённая ситуация при адаптации систем под существующие условия прокладки. Также её применяют для усиления жесткости места соединения двух лотков, чтобы избежать провисания крышки под нагрузкой или внешним воздействием. Подходит для внутренних помещений с контролируемым микроклиматом - офисов, производственных площадок, серверных комнат.

Технические характеристики

• Тип изделия: накладка соединительная для стыка основания лотка
• Ширина совмещаемого лотка: 50 мм
• Габариты: 100×50×0 мм (длина × ширина × толщина)
• Толщина материала: 1 мм
• Материал: сталь оцинкованная по технологии Сендзимира (непрерывное холодное цинкование)
• Покрытие: оцинкованное, серебристо-серый цвет
• Климатическое исполнение: УХЛ2 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью
• Тип соединения: винтовое (фиксация через предварительно просверленные отверстия)
• Не имеет шарнирного механизма - не гнётся и не регулируется по углу

Совместимость и монтаж

Накладка совместима только с лотками серии S5 Combitech шириной 50 мм. Для установки требуется:

• Выровнять торцы крышек так, чтобы расстояние между ними было минимальным;
• Загнуть край накладки на стык сверху;
• Зафиксировать саморезами через предусмотренные отверстия в материале - шаг крепления рекомендуется 80–100 мм;
• Использовать саморезы соответствующего типа (например, M3, 8–10 мм длиной);
• Обязательно проверить плотность прилегания - зазоры снижают эффективность защиты от пыли и механических повреждений.

Безопасность и стандарты

Изделие изготовлено из стали с антикоррозийным покрытием, что соответствует требованиям безопасности для электромонтажных систем в условиях средней агрессивности окружающей среды. Климатическое исполнение УХЛ2 позволяет применять продукцию в соответствии с ГОСТ 15150. Материал не содержит опасных веществ и безопасен при обращении.

Преимущества

• Эффективно маскирует дефекты реза крышки без замены всего элемента;
• Усиливает жёсткость стыка, снижая риск прогиба под весом кабелей;
• Оцинкованное покрытие защищает от коррозии даже при малых повреждениях поверхности;
• Поддерживает единый внешний вид всей трассы;
• Не требует сложных инструментов - достаточно обычного шуруповёрта.

Ограничения применения

• Не для лотков других серий или шириной более 50 мм - не будет фиксироваться правильно;
• Не предназначен для наружной эксплуатации или сырых помещений вне класса УХЛ2;
• Не является водоупорным элементом - не создаёт герметичную seal, лишь перекрывает воздушный зазор;
• Не работает как самостоятельный крепёж - всегда нужна базовая система лотков;
• Толщина 1 мм делает изделие хрупким при попытках согнуть или использовать как опору.

Примеры использования

• На заводе - при модификации трассы под новое оборудование, где крышку пришлось подрезать под угол;
• В серверной - для закрытия стыка между двумя секциями лотка после перемещения оборудования;
• В административном здании - при ремонте старой кабельной трассы, где сохранились части оригинальных крышек с неровными краями.

Практические советы

• Перед установкой обязательно выровняйте края крышек - чем меньше зазор, тем лучше прилегает накладка;
• Не используйте слишком длинные саморезы - они могут задеть кабели внутри лотка;
• Если планируете часто менять расположение лотков, рассмотрите возможность заказа цельных крышек вместо резки и последующей заплатки;
• Проверьте наличие аналогичных деталей в комплекте - иногда производители уже включают такие накладки в наборы для сборки;
• Артикул 37390 - единственный вариант этой модели в серии S5 Combitech от DKC (ДКС): другие размеры или материалы недоступны.
