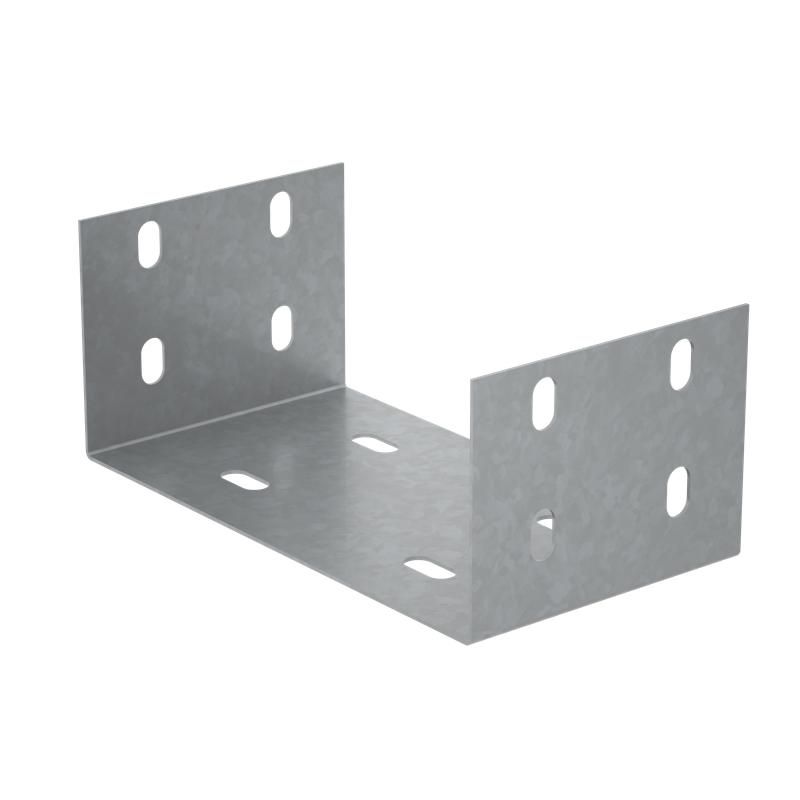

Соединительная пластина П-образная для лотка 100х600 мм "ПЛЮС" | SPplus100-600 КМ-Профиль PL4718

Соединительная пластина П-образная для лотка 100х600 мм серия ПЛЮС от бренда КМ-Профиль (арт. pl4718) предназначена для надёжного механического соединения секций кабельных лотков в прямых участках трассы. Изделие обеспечивает жёсткий контакт между элементами системы, сохраняя целостность проводки и устойчивость к вибрациям.

Назначение и область применения

Соединительная пластина П-образная для лотка 100х600 мм серия ПЛЮС применяется исключительно для соединения двух прямых секций кабельных лотков одинаковой ширины - 600 мм. Она фиксирует стык на продольном участке трассы, где лотки встречаются торцом к торцу. Подходит для внутренней прокладки кабелей в помещениях: офисах, цехах, распределительных пунктах, серверных комнатах. Не предназначена для внешних установок или зон с высокой влажностью, химической агрессией или температурными перепадами за пределами норм.

Технические характеристики

• Габариты: 100 × 600 мм - соответствует ширине лотка и обеспечивает равномерную нагрузку по всей поверхности стыка;
• Материал: сталь оцинкованная толщиной 1 мм - прочная, устойчивая к деформациям;
• Защитное покрытие: оцинкование горячим способом по методу Сендзимира - равномерный, плотный слой цинка, повышающий долговечность против коррозии;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать стык без сварки, используя болты M6 или аналогичные;
• Исполнение: продольный соединитель - работает только на прямых участках, не предназначен для углов или переходов;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности для электроустановок;
• Цвет: серый - совпадает с цветом основных комплектующих серии ПЛЮС, не требует дополнительной окраски.

Совместимость и монтаж

Соединительная пластина П-образная для лотка 100х600 мм серия ПЛЮС совместима только с кабельными лотками того же типа и габарита - шириной 600 мм и такой же глубины. Устанавливается снизу или сверху стыка, в зависимости от направления прокладки трассы. Для монтажа требуется минимум два болта М6 (не входят в комплект) через отверстия по краям пластины. Перед затяжкой необходимо выровнять лотки по уровню - искривление вызывает напряжение в металле и снижает срок службы. Направление монтажа: параллельно оси лотка, не допускается использование в качестве опоры или кронштейна.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 для работы в условиях умеренного климата и слабоагрессивных средах. Огнестойкость подтверждена испытаниями на самозатухание. Соответствие стандартам обеспечивается применением оцинкованной стали по методу Сендзимира - гарантирует стабильную электропроводность и безопасность при замыканиях.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и качественному оцинкованию;
• Удобство сборки - не нужна сварка, достаточно обычного инструмента;
• Электрическая непрерывность - металл пластины обеспечивает единый потенциал по всей трассе;
• Долгий срок службы - оцинковка по Сендзимиру защищает от ржавчины даже при длительной эксплуатации в закрытых помещениях;
• Совместимость с системой КМ-Профиль - легко интегрируется с другими элементами серии ПЛЮС.

Ограничения применения

• Не для наружных установок - повышенная влажность, осадки и перепады температур выводят изделие из рабочего диапазона;
• Запрещено использовать для соединения лотков другой ширины - несовпадение габаритов нарушает герметичность и прочность;
• Не является элементом крепления к стене или потолку - только для стыковочных операций;
• Не рассчитана на частые демонтажи - многократная сборка/разборка может повредить резьбу винтовых точек.

Примеры использования

• Соединение двух 600-миллиметровых лотков в длинной трассе на заводе;
• Формирование прямого участка кабельной дорожки в серверной комнате;
• Расширение существующей трассы путём добавления новой секции;
• Обустройство стыка между двумя уровнями кабельных каналов в одном технологическом корпусе.

Практические советы

• Перед установкой проверьте, что кромки лотков идеально совмещены - щель более 1–2 мм снижает эффективность контакта;
• Используйте болты класса прочности 8.8 и гроверы - они лучше удерживают усилие затяжки;
• Не затягивайте слишком сильно - переусилие может деформировать тонкую сталь 1 мм;
• При необходимости заземления трассы - убедитесь, что пластинa находится в хорошем контакте с обоими лотками; если есть краска или грязь - зачистите места крепления;
• Артикул pl4718 - единственный вариант этой модели в серии ПЛЮС; другие типы соединителей (например, угловые) имеют другую маркировку.
