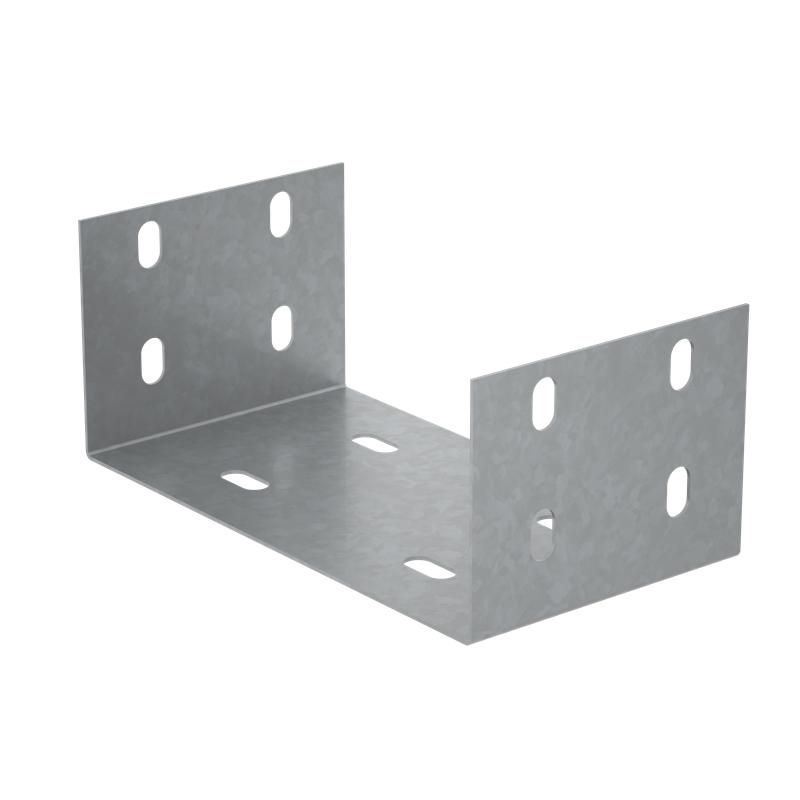

Соединительная пластина П-образная для лотка 80х200 мм "ПЛЮС" | SPplus80-200 КМ - профиль КМ-Профиль PL4707

Соединительная пластина П-образная для лотка 80х200 мм серия ПЛЮС КМ - элемент системы крепления для надежного соединения секций кабельных лотков. Произведена компанией КМ-Профиль, артикул pl4707. Подходит для внутренней прокладки кабельных трасс в помещениях с умеренной влажностью.

Назначение и область применения

Соединительная пластина П-образная для лотка 80х200 мм серия ПЛЮС КМ предназначена для соединения двух прямых секций кабельных лотков одинаковой ширины - 200 мм. Используется там, где требуется прочное и выравнивающее соединение торцов лотков - например, при продолжении трассы по прямой или при переходе между участками. Применяется исключительно внутри зданий, в условиях сухого или слегка влажного воздуха. Не предназначен для открытых площадок, улиц, сырых цехов или агрессивных сред.

Технические характеристики

• Габариты: 80×200 мм - соответствует стандартным размерам лотков шириной 200 мм;
• Толщина материала: 1 мм - обеспечивает достаточную жесткость без избыточного веса;
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость за счет равномерного цинкового покрытия;
• Тип соединения: винтовой разъем - фиксация болтами через предварительно просверленные отверстия;
• Исполнение: продольный соединитель - работает на стыках вдоль направления лотка;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - единый внешний вид с другими элементами системы КМ-Профиль.

Совместимость и монтаж

Соединительная пластина П-образная для лотка 80х200 мм серия ПЛЮС КМ совместима только с лотками той же ширины - 200 мм и аналогичной глубины (80 мм). Устанавливается поверх стыка двух лотков снизу. Для монтажа используются самонарезающие или обычные болты M6 (не входят в комплект). Отступ от края лотка до центра отверстий - стандартный, что позволяет использовать существующие крепежные точки. Перед установкой проверьте совпадение отверстий на лотках и пластине - они должны точно совмещаться. Не используйте силовые инструменты при затяжке - перетянутые болты деформируют тонкий металл.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 для эксплуатации в климатических исполнениях УХЛ и Т. Материал не распространяет пламя и не выделяет токсичных газов при нагреве. Цинкование по методу Сендзимира гарантирует долговечность защиты от коррозии даже при минимальном повреждении покрытия во время монтажа.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и П-образной форме - распределяет нагрузку по всей площади стыка;
• Устойчивость к коррозии - оцинковка Сендзимира служит дольше, чем холодное цинкование;
• Простота сборки - не требует сварки, специального оборудования или клепки;
• Совместимость с системой КМ-Профиль - легко интегрируется в уже смонтированные трассы;
• Огнестойкость - снижает риск возгорания кабельных трасс в случае аварии.

Ограничения применения

• Не применяется вне помещений - воздействие осадков и температурных колебаний сокращает срок службы;
• Не подходит для лотков шириной менее или более 200 мм - не обеспечит плотного контакта;
• Не рекомендуется для агрессивных сред - пары кислот, щелочей, солевых растворов разрушат цинковое покрытие;
• Не является элементом углового или переходного соединения - только для прямых стыков.

Примеры использования

• Соединение двух участков лотка на технологической линии в пищевом цеху;
• Продление трассы в офисном здании при модернизации сети;
• Фиксация стыка между лотком и ответвлением в серверной комнате;
• Обустройство кабельных путей в административных корпусах с повышенными требованиями к пожаробезопасности.

Практические советы

• Перед установкой протрите контактные поверхности лотков и пластины от пыли и масла - это повысит проводимость и надежность соединения;
• Используйте антивибрационные шайбы при монтаже на вибрирующих конструкциях - предотвратят ослабление креплений;
• Проверяйте соответствие толщины стенок лотка и пластины - если лоток имеет усиленные бортики, возможно потребуется доработка отверстий;
• Запасайтесь запасными пластинами - при частых переделках трассы они часто теряют форму после демонтажа;
• Артикул pl4707 - единственный вариант этой модели в серии ПЛЮС КМ; другие размеры требуют других артикулов.
