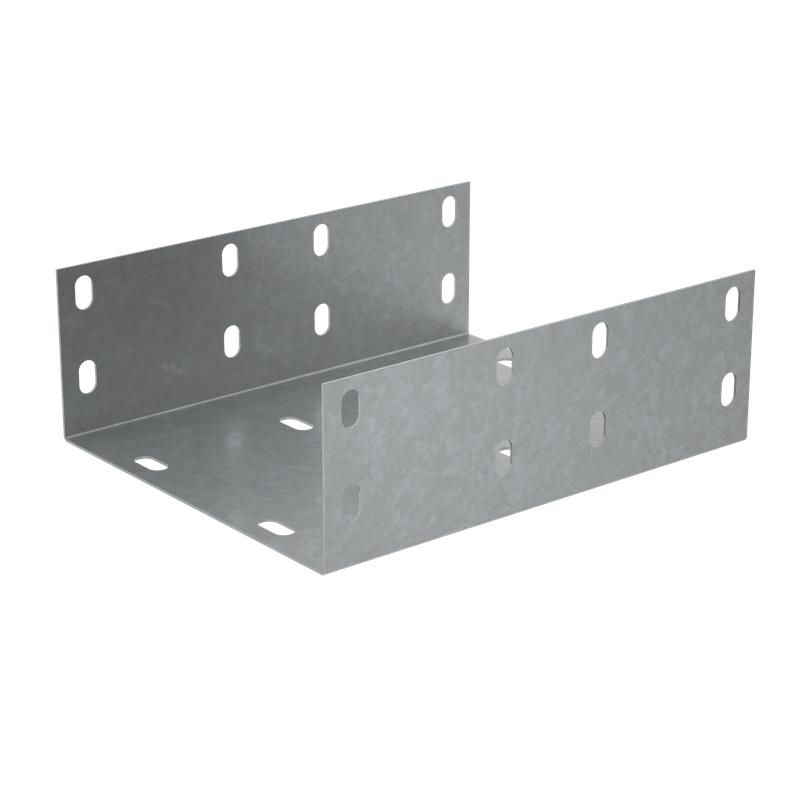

Соединительная пластина усиленная П-образная для лотка 100х200 мм "ПЛЮС" | SPUplus100-200 КМ-Профиль PL4736

Соединительная пластина П-образная усиленная для лотка 100х200 мм серия ПЛЮС SPUplus100-200 от КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и нагрузочную способность трассы. Подходит для монтажа в условиях повышенной влажности, на открытых участках и внутри помещений.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 100х200 мм серия ПЛЮС SPUplus100-200 применяется для стыковки двух соседних секций кабельного лотка одинакового типа - когда торцы лотков совпадают по форме и габаритам. Элемент укрепляет место соединения, предотвращая провисание и деформацию при нагрузке. Усиленная конструкция особенно важна там, где требуется большая механическая прочность: например, при прокладке тяжёлых кабелей, в зонах с частым проходом персонала или рядом с оборудованием.

Технические характеристики

• Габариты: 100×200×100 мм - соответствует стандартному лотку шириной 200 мм и высотой бортов 100 мм;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает достаточную жёсткость без избыточного веса;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное и долговечное антикоррозийное покрытие;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки, используя болты и гайки;
• Исполнение: продольный соединитель - предназначен исключительно для соединения лотков вдоль их оси;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при воздействии температур до предела нормируемого класса;
• Цвет: серый - единый цветовой стиль с другими компонентами системы КМ-Профиль.

Совместимость и монтаж

SPUplus100-200 совместима только с кабельными лотками серии, имеющими те же габариты: ширина 200 мм, глубина 100 мм. Для установки необходимо:

• Выровнять торцы двух лотков точно друг против друга;
• Установить пластину внутрь лотка так, чтобы её стенки плотно прилегали к боковым стенкам;
• Закрепить через отверстия в планке болтами M6 или M8 (не входят в комплект);
• Не допускать перекоса - это снижает эффективность передачи нагрузки.

Работы можно выполнять без специального оборудования. Монтаж рекомендуется проводить после завершения прокладки кабелей, чтобы не повредить изоляцию.

Безопасность и стандарты

• Оцинковка выполнена по ГОСТ 9.307-89 - гарантирует соответствие требованиям к защите стали в агрессивных средах;
• Эксплуатация в соответствии с ГОСТ 15150-69 - изделие рассчитано на работу в климатических исполнениях УХЛ и Т, что делает его пригодным для использования вне помещений и в сырых зонах;
• Огнестойкость подтверждает безопасность при возникновении аварийных ситуаций с нагревом.

Преимущества

• Увеличенная несущая способность по сравнению с базовыми соединителями - идеально для длинных трасс и тяжёлых кабелей;
• Горячее цинкование по Сендзимиру - более устойчиво к механическому повреждению и коррозии, чем холодное цинкование;
• Винтовое соединение - удобство обслуживания: легко демонтировать для модификации трассы;
• Совместимость с системой КМ-Профиль - возможность комбинирования с другими элементами одной серии без адаптеров.

Ограничения применения

• Подходит только для лотков с точным соответствием габаритов: 200×100 мм - не работает с лотками другой ширины или глубины;
• Не предназначен для угловых, T-образных или переходных соединений - только для прямого продольного стыка;
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или морской водой - даже оцинковка имеет предел устойчивости;
• Требуется внешнее крепление болтами - без них пластина не выполняет свою функцию.

Примеры использования

• Соединение секций лотка в технологическом корпусе на пищевом предприятии с регулярной мойкой;
• Прокладка силовых кабелей вдоль фасада здания - выдерживает ветровые и термические нагрузки;
• Обустройство кабельной трассы в распределительном пункте с множеством ответвлений - усиливает узлы стыков;
• Монтаж в промышленных цехах с вибрационным оборудованием - предотвращает расхождение стыков.

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый тип крепления и шаг отверстий - иначе пластина не будет плотно садиться;
• Используйте болты с плоской головкой и шайбами - они лучше распределяют усилие и не повреждают оцинковку;
• При работе на открытом воздухе периодически контролируйте состояние оцинковки - при появлении белого налёта (цвета “белой ржи”) замените деталь;
• Не затягивайте болты слишком сильно - риск деформации тонкого металла (1 мм) есть; оптимальный момент - легкий щелчок при закручивании;
• SPUplus100-200 - часть экосистемы КМ-Профиль. Чтобы избежать проблем совместимости, выбирайте остальные элементы из этой же серии.
