Пластина крепежная GSV H35 в комплекте с крепежными элементами,необходимыми для монтажа | SPV00350K DKC ДКС

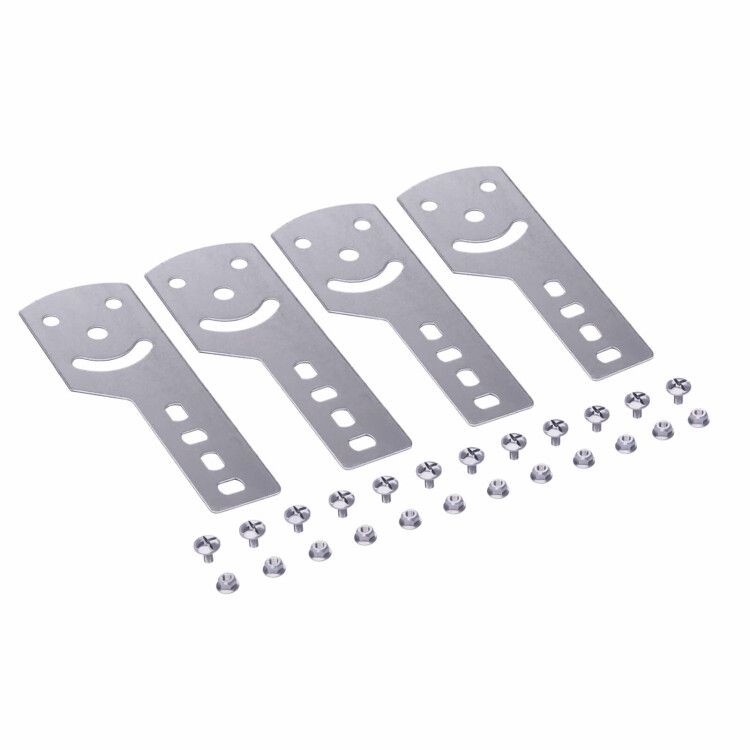

Пластина крепежная GSV H35 в комплекте с крепежными элементами DKC - вертикальный шарнирный соединитель для кабельных лотков линейки S5 Combitech с высотой борта 35 мм. Обеспечивает гибкую регулировку угла наклона трассы, сохраняя целостность системы прокладки кабелей.

Назначение и область применения

Пластина крепежная GSV H35 в комплекте с крепежными элементами DKC предназначена для создания переходов между горизонтальными участками кабельного лотка под произвольным углом. Применяется там, где требуется изменить уровень трассы - например, при обходе препятствий, пересечении трубопроводов или выводе кабеля на другую плоскость. Подходит для систем с лотками линейки S5 Combitech, используемых в промышленной автоматизации, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Высота совмещаемых лотков: 35 мм
• Ширина совместимых лотков: от 50 до 600 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Тип соединения: вертикальное шарнирное
• Исполнение: стыковая пластина
• Цвет: светло-серый
• Комплектация: все крепежные элементы включены (болты, гайки, шайбы)

Совместимость и монтаж

Пластина крепежная GSV H35 в комплекте с крепежными элементами DKC совместима исключительно с лотками серии S5 Combitech высотой 35 мм. Установка выполняется путём фиксации пластины к боковым стенкам двух смежных лотков с помощью входящих в комплект метизов. Шарнирный механизм обеспечивает свободную поворотную регулировку угла наклона до момента окончательного затяжения болтов. Монтаж возможен как на готовой трассе, так и во время сборки новой системы.

Преимущества

• Устраняет необходимость врезки сложных деталей - достаточно одной пластины для изменения уровня трассы
• Оцинкование по методу Сендзимира гарантирует долговечную corrosion protection даже в агрессивных средах
• Готовый комплект крепежа снижает риск потери элементов и ускоряет установку
• Поддерживает механическую прочность всей трассы за счёт жесткости металлической конструкции

Ограничения применения

• Не для лотков других серий или с высотой борта отличной от 35 мм
• Запрещено использовать в условиях постоянного воздействия открытого огня или температур выше +80 C
• Не рекомендуется для внешней прокладки без защиты от осадков - хотя покрытие устойчиво, длительное намокание может снизить срок службы
• Не предназначен для нагрузок сверх допустимых для лотков S5 Combitech

Примеры использования

• Переход с одного этажа на другой через технологический канал
• Обвод кабельной трассы вокруг вентиляционных шахт или труб
• Создание наклонного участка для естественного стока воды из лотка
• Соединение лотков на станках с переменной высотой расположения оборудования

Практические советы

• Перед монтажом проверьте точное соответствие высоты лотка - 35 мм; расхождение более +-1 мм может нарушить герметичность соединения
• Затягивайте крепеж равномерно, чтобы избежать деформации пластины и перекоса лотков
• При использовании в помещениях с повышенной влажностью дополнительно контролируйте состояние цинкового покрытия каждые 1–2 года
• Артикул spv00350k - единственный номер для заказа этой модели; другие варианты с аналогичным названием могут не подходить
