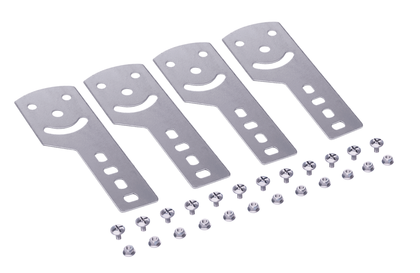

Пластина крепежная GSV H50 (4 шт.) в комплекте с метизами, необходимымидля монтажа | 30013K DKC ДКС

Пластина крепежная GSV H50 (4 штуки) в комплекте с крепежными элементами для монтажа - это шарнирный соединитель из оцинкованной стали, предназначенный для изменения угла наклона кабельных лотков системы S5 Combitech. Бренд DKC (ДКС) предлагает этот элемент как часть стандартизированной системы, где каждая деталь рассчитана на точную совместимость. Артикул 30013k обеспечивает единый подход к сборке трасс с перепадами уровней.

Назначение и область применения

Пластина крепежная GSV H50 используется для создания наклонных участков в кабельных трассах из лотков системы S5 Combitech. Она позволяет изменять угол прокладки между горизонтальными и вертикальными секциями без использования дополнительных фитингов. Применяется там, где требуется плавный переход уровня - например, при обходе оборудования, выводе кабелей вниз к полу или подъеме к потолку. Подходит исключительно для лотков высотой 50 мм и шириной от 50 до 600 мм.

Технические характеристики

• Тип изделия: стыковая пластина с шарнирным соединением
• Высота: 50 мм
• Ширина: 50–600 мм (совместима с лотками этой ширины)
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: горячий цинк - устойчиво к коррозии, долговечно
• Цвет: светло-серый
• Комплектация: 4 пластины + крепежные элементы (4 гайки с насечками M6 + 4 винта M6×10)
• Тип соединения: шарнирное - регулируемый угол наклона за счет движения болта в дугообразном пазу

Совместимость и монтаж

Пластина крепежная GSV H50 совместима только с лотками системы S5 Combitech высотой 50 мм. Установка выполняется на боковые стенки лотка: винты M6×10 вставляются в предварительно подготовленные отверстия, гайки с насечками затягиваются снаружи. Шарнирный механизм позволяет фиксировать любой угол наклона - от горизонтали до почти вертикали - после чего он надежно фиксируется. Для монтажа требуются лишь ключ на 8 мм и базовый набор инструментов. Нет необходимости сверлить новые отверстия - все крепления соответствуют стандартным позициям лотков S5 Combitech.

Безопасность и стандарты

Материал - оцинкованная сталь по методу Сендзимира - соответствует требованиям к коррозионной стойкости для внутренних и некоторых внешних условий. Гарантирует срок службы более 15 лет в помещениях с нормальной влажностью. Соответствует рекомендациям по использованию в системах распределения кабелей согласно ГОСТ Р 50571.15 и IEC 61537. Не содержит токсичных покрытий, безопасен при работе вблизи людей.

Преимущества

• Устраняет необходимость в сложных фитингах - просто поворачивается и фиксируется
• Запатентованная система шарнира обеспечивает плавный и точный угол наклона
• Горячее цинкование защищает от ржавчины даже при частых вибрациях
• Комплектация полностью готова к установке - ничего дополнительно покупать не надо
• Поддерживает модульную архитектуру системы S5 Combitech - легко масштабируется

Ограничения применения

• Не применяется с лотками другой высоты - только 50 мм
• Не предназначен для нагрузок выше класса B (по ГОСТ Р 50571.15) - не выдерживает вес трубопроводов или тяжелого оборудования
• Не рекомендуется для открытых площадок без защиты от осадков - хотя цинк устойчив, длительное воздействие воды снижает срок службы
• Не заменяет жесткие крепления - не подходит для прямых участков без перепада уровней

Примеры использования

• Переход с горизонтального лотка на вертикальный вывод к нижнему щиту управления
• Обход препятствий - например, вентиляционных каналов или труб
• Создание пандуса для кабеля в зонах с неравномерным полом
• Сборка трассы в многокомпонентных станциях, где нужен плавный спуск/подъём

Практические советы

• Перед монтажом проверьте, что ширина лотка попадает в диапазон 50–600 мм - пластина не будет плотно прилегать вне этого интервала
• Затягивайте гайки равномерно - перекос может нарушить работу шарнира
• Если трасса подвержена вибрациям, используйте дополнительные хомуты через каждые 1,5 м
• Не используйте смазку на шарнире - она привлечёт пыль и снизит надёжность фиксации
• Артикул 30013k всегда заказывайте в комплекте из 4 пластин - одна пластина не работает сама по себе, нужны пары для обоих боков лотка
