Пластина крепежная GSV H100 (4 шт.) в комплекте с метизами, необходимымидля монтажа | 30015K DKC ДКС

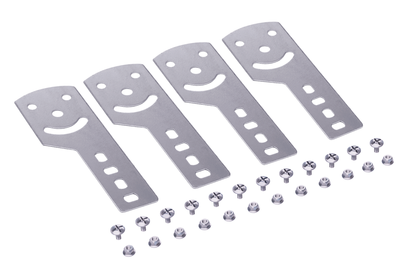

Пластина крепежная GSV H100 (4 штуки) в комплекте с крепежными элементами для монтажа - это шарнирный соединитель из оцинкованной стали, предназначенный для изменения угла наклона кабельных лотков системы S5 Combitech. Бренд DKC (ДКС) предлагает этот элемент как часть модульной системы, где точность и надежность сборки важнее эстетики.

Назначение и область применения

Пластина крепежная GSV H100 используется для создания наклонных участков кабельных трасс между лотками одной или разной высоты. Она позволяет изменять угол прокладки без жесткого фиксированного поворота - нужный наклон задается вручную при помощи болта. Применяется исключительно в системе S5 Combitech с лотками высотой 100 мм. Подходит для промышленных объектов: цеха, АЭС, транспортные терминалы, серверные комнаты, где требуется гибкая маршрутизация кабелей.

Технические характеристики

• Высота: 100 мм - соответствует стандартной высоте лотков S5 Combitech
• Материал: сталь с оцинковкой горячим способом (по технологии Сендзимира) - обеспечивает долгую защиту от коррозии
• Покрытие: светло-серый цвет - совпадает с цветовой гаммой всей серии S5 Combitech
• Тип: соединительная пластина с шарнирным соединением - позволяет регулировать угол наклона
• Количество в комплекте: 4 пластины + крепежные элементы (4 гайки с насечками M6 и 4 винта M6×10)
• Совместимость с лотками: ширина от 50 до 600 мм

Совместимость и монтаж

Пластина крепежная GSV H100 работает только с лотками системы S5 Combitech. Устанавливается на боковые стенки лотка: два отверстия на пластине совмещаются с перфорацией лотка. Крепление выполняется гайками с насечками M6 и винтами M6×10, входящими в комплект. Шарнирный механизм позволяет свободно перемещать болт в дугообразном пазу - после установки угла наклона он фиксируется затяжкой. Не требует сверления или доработки лотка.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии для промышленных кабельных систем. Оцинковка по методу Сендзимира гарантирует срок службы более 15 лет в условиях средней агрессивности окружающей среды. Нет сертификации по ЭМС или взрывозащите - не применяется во взрывоопасных зонах.

Преимущества

• Гибкость: возможность выставить любой угол наклона без замены детали
• Ускоренный монтаж: все крепежи уже в комплекте - не нужно докупать болты/гайки
• Совместимость: точно рассчитана под лотки S5 Combitech - никаких люфтов или несоответствий
• Защита от коррозии: оцинковка Сендзимира устойчивее обычного холодного покрытия

Ограничения применения

• Не подходит для лотков другой системы - даже если они имеют высоту 100 мм
• Не предназначен для вертикальных переходов (90°) - только наклоны под острым или тупым углом
• Запрещено использовать в местах постоянного контакта с химически активными жидкостями (кислоты, щелочи)
• Не рекомендуется для открытых площадок без защиты от осадков - хотя оцинковка устойчива, длительное воздействие воды снижает срок службы

Примеры использования

• Переход с одного уровня лотка на другой в многоэтажном производстве
• Обход препятствий (балки, трубопроводы) путем плавного наклона трассы
• Подвод кабелей к оборудованию с нижним расположением клемм
• Создание уклонов для естественного стока конденсата в сырых помещениях

Практические советы

• Перед монтажом проверьте, что лоток имеет перфорацию под M6 - у некоторых модификаций она отсутствует
• Не перетягивайте винты: усилие затяжки M6 - максимум 8–10 Нм, иначе деформируется металл лотка
• При использовании нескольких пластин подряд - соблюдайте равномерный шаг наклона, чтобы не создавать изгибов в кабелях
• Для частого обслуживания выбирайте положение с минимальным углом - так легче доступ к кабелям
• Пластина крепежная GSV H100 (4 штуки) в комплекте с крепежными элементами для монтажа - единственный вариант в серии S5 Combitech для регулируемых наклонов; другие аналоги не подходят по форме и размеру
