Пластина соединительная F5 Combitech с отверстием по центру DKC (ДКС) FC37306

Пластина соединительная с отвердием по центру DKC (ДКС) артикул fc37306 из серии F5 Combitech предназначена для надёжного винтового соединения проволочных лотков с высотой борта 50–100 мм. Применяется в системах кабельной организации на производствах, в объектах ЖКХ и инфраструктурных проектах.

Назначение и область применения

Пластина соединительная с отверстием по центру используется для стыкового соединения двух участков проволочного лотка. Обеспечивает механическую прочность и сохраняет геометрию трассы при нагрузках. Подходит для монтажа в помещениях с умеренным и холодным климатом. Не применяется с лотками высотой 30 мм - недостаточная жесткость бортов делает соединение ненадёжным.

Технические характеристики

• Материал: Нержавеющая сталь, толщиной 1,5 мм - обеспечивает долговечность и устойчивость к деформациям.
• Покрытие: Оцинкованное, методом непрерывного холодного цинкования - защищает от коррозии даже при повышенной влажности.
• Высота лотка: Совместима с лотками 50, 80 и 100 мм - точный подбор по параметрам системы.
• Толщина проволоки лотка: От 50 до 600 мм - позволяет использовать с широким спектром типов лотков.
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу при температуре от −40 C до +40 C и в условиях повышенной влажности.

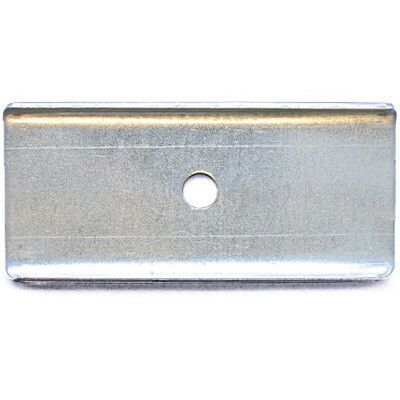

• Форма: Стыковая пластина с одним центральным отверстием - для фиксации болтом через два соединяемых лотка.
• Цвет: Серый - соответствует цветовой гамме серийных решений DKC.

Совместимость и монтаж

Пластина соединительная с отверстием по центру DKC fc37306 совместима исключительно с проволочными лотками серии F5 Combitech и аналогичными моделями с одинаковым шагом и формой профиля. Для установки требуется болт M8 или M10 (не входят в комплект). Монтировать необходимо так, чтобы плоскость пластины была параллельна поверхности лотка - перекос снижает контактную площадь и увеличивает риск повреждения проволоки. Соединение выполняется через центральное отверстие, которое одновременно проходит через оба лотка и зажимается болтом сверху.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Материалы не выделяют токсичных веществ при нагреве. Климатическое исполнение УХЛ(1,5) гарантирует безопасную эксплуатацию в закрытых и частично открытых помещениях.

Преимущества

• Высокая прочность благодаря материалу и толщине стали - выдерживает значительные механические нагрузки.
• Защита от коррозии - оцинкованное покрытие продлевает срок службы в агрессивных средах.
• Простота монтажа - одно отверстие, одна операция затяжки болта.
• Гармоничная интеграция в систему F5 Combitech - идеально сочетается с другими элементами серии.

Ограничения применения

• Не для лотков с высотой борта менее 50 мм - особенно 30 мм - возможен прогиб и расшатывание.
• Не предназначен для наружной эксплуатации под открытым небом - хотя есть цинкование, длительное воздействие осадков и УФ требует дополнительной защиты.
• Не заменяет опорные или угловые элементы - работает только как прямое стыковое соединение.
• Требуется соблюдение момента затяжки болта - переутяжка может повредить проволочные элементы лотка.

Примеры использования

• Соединение секций лотка на конвейерной линии в пищевой промышленности.
• Обустройство кабельных трасс в производственных корпусах с высокими требованиями к чистоте и corrosion resistance.
• Замена поврежденного участка лотка в офисном комплексе без демонтажа всей трассы.
• Устройство ответвлений в системах автоматизации станков и оборудования.

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - допуск +-2 мм, но лучше точно 50/80/100 мм.
• Используйте болты класса прочности 8.8 и выше - слабые болты могут деформироваться под нагрузкой.
• При необходимости удлинения трассы используйте две пластины - одну с каждой стороны, чтобы равномерно распределить усилие.
• Не забудьте после сборки проверить свободный ход кабелей - пластина должна не задирать изоляцию.
• Артикул fc37306 можно комбинировать с другими деталями серии F5 Combitech - система полностью взаимозаменяема.
