Пластина соединительная GTO H50 толщ. 2,0 мм | SPGH50 DKC ДКС

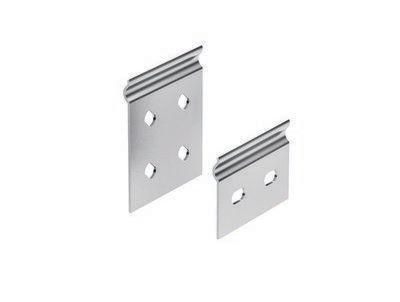

Пластина соединительная GTO H50 толщиной 2,0 мм DKC предназначена для надёжного механического соединения кабельных лотков серии S5 Combitech с высотой борта 50 мм. Изготовлена из оцинкованной стали, обеспечивает долговечную работу в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Пластина соединительная GTO H50 толщиной 2,0 мм DKC используется для стыковки секций кабельных лотков серии S5 Combitech, а также для соединения лотков с другими элементами системы - углами, тройниками, переходниками. Применяется в системах распределения силовых и слаботочных кабелей на объектах промышленного, коммерческого и инфраструктурного назначения: заводах, складах, серверных помещениях, энергообъектах.

Технические характеристики

• Тип изделия: Накладка соединительная
• Толщина материала: 2,0 мм
• Высота совместимых лотков: 50 мм
• Тип соединения: Винтовой разъем
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира
• Цвет: Светло-серый
• Исполнение: Стыковая пластина
• Совместимость с кабельными лотками: Да (только серий S5 Combitech)

Совместимость и монтаж

Пластина соединительная GTO H50 толщиной 2,0 мм DKC совместима исключительно с кабельными лотками серии S5 Combitech. Установка выполняется путём фиксации на верхнюю плоскость двух соседних лотков с помощью болтов M8 через предварительно просверленные отверстия. Для герметичности и прочности рекомендуется использовать комплектные болты и гайки от того же производителя. Монтаж возможен как горизонтально, так и вертикально - при условии соблюдения нагрузочного режима системы.

Безопасность и стандарты

Пластина соответствует требованиям к электрооборудованию для внутренней установки. Оцинкование по методу Сендзимира гарантирует устойчивость к коррозии и соответствие нормам EN 10346. Отсутствуют открытые проводящие части - безопасна при обслуживании под напряжением при условии правильной сборки всей системы.

Преимущества

• Увеличенная толщина металла (2,0 мм) повышает жесткость и срок службы по сравнению с аналогами тоньше 1,5 мм.
• Оцинкование по методу Сендзимира даёт равномерный, плотный слой цинка - защищает даже при порезах и царапинах во время монтажа.
• Форма пластины точно повторяет профиль лотков S5 Combitech - обеспечивает плотное прилегание без зазоров.
• Не требует сварки - позволяет выполнять демонтаж и модификацию системы без потери целостности конструкции.

Ограничения применения

• Не лоткам других серий - даже с такой же высотой 50 мм, если они не являются частью S5 Combitech.
• Не предназначен для работы в условиях постоянного воздействия открытого огня или температур выше +90 C.
• Запрещено применять в качестве опорной детали для веса оборудования - рассчитана только на массу кабеля и собственный вес.
• Не следует использовать в местах с частыми ударными нагрузками - риск деформации кромок.

Примеры использования

• Соединение двух участков лотка на технологической линии в пищевой промышленности.
• Переход между смежными корпусами оборудования в автоматизации производства.
• Разводка кабелей вдоль стен в административном здании с использованием лотков S5 Combitech.
• Обустройство шины питания для контроллеров PLC в распределительном щите.

Практические советы

• Перед монтажом проверьте, что торцы лотков идеально выровнены - перепад более 1–2 мм снижает контактную площадь и увеличивает риск люфта.
• Используйте только болты M8 класса прочности 8.8 - другие могут не выдерживать усилия затяжки или вызвать деформацию пластины.
• При необходимости удлинить систему - используйте две пластины на одном стыке для усиления жёсткости.
• Пластина соединительная GTO H50 толщиной 2,0 мм DKC хранится в сухих помещениях - хотя покрытие устойчиво, длительное воздействие воды может спровоцировать белую коррозию на кромках.
