Пластина соединительная GTO H50 толщ. 1,5мм, цинк-ламель | SPGM50HDZL DKC ДКС

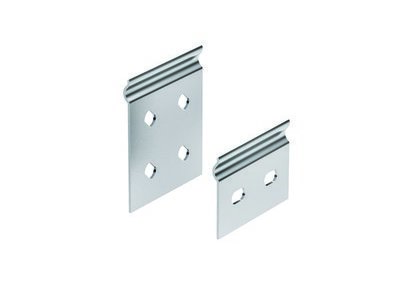

Пластина соединительная GTO H50 толщина 1,5мм цинк-ламель DKC предназначена для надёжного соединения секций кабельных лотков серии S5 Combitech. Благодаря оцинкованной стали с покрытием цинк-ламель, изделие устойчиво к коррозии и подходит для работы в условиях повышенной влажности. Артикул spgm50hdzl соответствует требованиям промышленной автоматизации и систем распределения силовых кабелей.

Назначение и область применения

Пластина соединительная GTO H50 толщина 1,5мм цинк-ламель DKC используется для соединения двух участков кабельного лотка по месту стыка основания. Применяется исключительно с лотками серии S5 Combitech, имеющими высоту борта 50 мм. Подходит для установки в помещениях, на производствах, в шкафах управления, где требуется прочный и долговечный контакт между элементами кабеленесущей системы.

Технические характеристики

• Тип изделия: Накладка соединительная
• Высота совместимой кабеленесущей системы: 50 мм
• Материал: Сталь оцинкованная
• Толщина материала: 1,5 мм
• Покрытие: Цинк-ламель - слоистое цинковое покрытие с повышенной износостойкостью
• Тип соединения: Винтовой разъём - фиксация болтами через предварительно просверленные отверстия
• Цвет: Светло-серый
• Совместимость: Только с лотками S5 Combitech (высота борта 50 мм)
• Исполнение: Соединительная накладка на стык основания лотка

Совместимость и монтаж

Пластина соединительная GTO H50 толщина 1,5мм цинк-ламель DKC совместима **только** с лотками серии S5 Combitech. Установка выполняется на стыке двух лотков по нижней плоскости. Для монтажа используются стандартные самонарезающие или заклепочные болты M4–M6 (не входят в комплект). Отступ от кромки лотка до центра отверстий рассчитан под геометрию профиля S5 Combitech - точное соответствие обеспечивает плотную посадку без перекосов. Перед сборкой проверьте совпадение отверстий на лотках и пластине.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и электроизоляционным характеристикам для промышленных кабельных систем. Материал соответствует ГОСТ 14918-80 (оцинкованная сталь). Покрытие цинк-ламель повышает срок службы за счёт защиты от электрохимической коррозии, что важно при использовании в средах с возможностью конденсации влаги.

Преимущества

• Усиленная толщина 1,5 мм - выдерживает нагрузки при заполнении лотка кабелями без деформаций
• Покрытие цинк-ламель - лучше сохраняет целостность при частых демонтированиях и в сравнении с обычным цинком
• Форма накладки гарантирует равномерное распределение усилий при затяжке болтов
• Не требует сварки - позволяет собирать и разбирать систему без потери качества соединений

Ограничения применения

• Не для лотков других серий - даже с аналогичной высотой 50 мм, если они отличаются формой профиля
• Не предназначен для внешних условий без дополнительной герметизации - хотя покрытие устойчиво к влаге, открытые места стыков могут подвергаться осаждению воды
• Запрещено использовать в качестве опоры или несущего элемента вне зоны стыка лотков
• Работает только в сочетании с другими деталями серии S5 Combitech - например, с крышками, углами, переходниками того же семейства

Примеры использования

• Соединение двух прямых участков лотка на производстве для прокладки кабелей питания станков
• Обустройство стыка между вертикальным и горизонтальным лотком внутри щита управления
• Ремонт или модификация существующей трассы - замена повреждённого участка без полной переделки системы
• Подключение лотка к распределительному устройству с помощью адаптеров S5 Combitech

Практические советы

• Перед монтажом протестируйте посадку пластины на лотки - она должна легко входить и плотно прилегать без люфта
• Используйте антивибрационные шайбы при работе в условиях постоянной вибрации (например, рядом с насосами или компрессорами)
• Проверяйте момент затяжки болтов - переусиливать нельзя, чтобы не продавить металл толщиной 1,5 мм
• При необходимости удлинения трассы используйте несколько таких пластин последовательно - каждый стык должен иметь свою соединительную накладку
• Артикул spgm50hdzl можно заказывать в комплекте с крышками и уголками S5 Combitech - так снижаются риски несовместимости
