Пластина крепежная GTO H100, цинк-ламельная (замена на 37305RHDZL) | 37305HDZL DKC ДКС

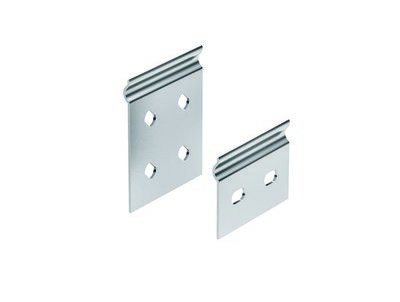

Пластина крепежная для лотка GTO H100, цинк-ламельная (аналог горячеоцинкованная) от DKC предназначена для надёжного соединения лотков системы S5 Combitech при невозможности использовать штатный замок “мама-папа”. Артикул 37305hdzl обеспечивает совместимость с лотками высотой 100 мм и подходит как для сплошных, так и для перфорированных каналов.

Назначение и область применения

Пластина крепежная для лотка GTO H100, цинк-ламельная используется для соединения лотков “стык-в-стык” - когда нельзя применить заводской замок. Она фиксирует два лотка друг к другу с помощью болтов, сохраняя целостность кабельной трассы. Подходит для прокладки кабелей в промышленных помещениях, на производствах, в системах автоматизации, на объектах с повышенными требованиями к безопасности и долговечности.

Технические характеристики

• Высота лотка: 100 мм - точно соответствует габаритам лотков серии S5 Combitech;
• Материал: нержавеющая сталь - устойчивость к коррозии и механическим нагрузкам;
• Покрытие: цинк-ламельное - антикоррозийная защита, имитирующая горячее цинкование;
• Тип соединения: винтовое - крепление через предварительно просверленные отверстия;
• Цвет: светло-серый - визуально сочетается с другими элементами системы S5 Combitech;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Тип изделия: соединительная накладка - не является несущим элементом, служит исключительно для стыковки.

Совместимость и монтаж

Пластина крепежная для лотка GTO H100, цинк-ламельная совместима только с лотками высотой 100 мм из серии S5 Combitech. Устанавливается на верхнюю или нижнюю плоскость стыка двух лотков. Монтируется с помощью болтов M6 или аналогичных, которые не входят в комплект - необходимо предусмотреть их наличие перед установкой. Отверстия в пластине расположены с шагом, соответствующим стандартному расстоянию между креплениями лотков. Нельзя использовать с лотками других серий или высотой отличной от 100 мм.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет горение. Цинк-ламельное покрытие повышает срок службы в условиях повышенной влажности и агрессивной среды. Соответствие нормам для промышленных кабельных систем подтверждено испытаниями производителя DKC.

Преимущества

• Увеличивает жёсткость и герметичность стыка лотков - снижает риск провисания и деформации;
• Не требует сварки - монтаж выполняется обычным инструментом;
• Подходит для перфорированных и сплошных лотков - универсальное решение;
• Защитное покрытие продлевает срок службы даже в сырых и химически активных зонах;
• Сохраняет целостность системы S5 Combitech - все элементы проектировались как единый комплекс.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может снизить эффективность защиты;
• Не работает как самостоятельный несущий элемент - не заменяет опоры или кронштейны;
• Требует точного выравнивания лотков при стыковке - перекосы затруднят установку и ослабят контакт;
• Не совместима с лотками других производителей, даже если их высота 100 мм - из-за различий в толщине стенок и расположении отверстий.

Примеры использования

• Соединение участков лотка на конвейерной линии, где требуется частая модификация трассы;
• Замена повреждённого сегмента лотка без демонтажа всей системы;
• Обход препятствий (балки, трубопроводы) путём прямого стыка двух лотков;
• Прокладка кабелей в цехах пищевой, химической или металлургической промышленности - благодаря устойчивости к коррозии.

Практические советы

• Перед монтажом проверьте, что торцы лотков плотно прилегают - зазор более 1–2 мм снижает надёжность соединения;
• Используйте болты с гроверами или контргайками - вибрации на оборудовании могут ослабить крепление;
• Не используйте саморезы вместо болтов - они не обеспечивают достаточную силу зажима;
• При работе в агрессивной среде периодически проверяйте состояние цинк-ламельного покрытия - при появлении белых пятен рекомендуется протирка антикоррозийным составом;
• Артикул 37305hdzl - единственный вариант для лотков GTO H100 в серии S5 Combitech; другие модели не подходят даже при совпадении высоты.
