Пластина П-образная 5 отверстий профиль 41х41 - PR16.1122 Строитель

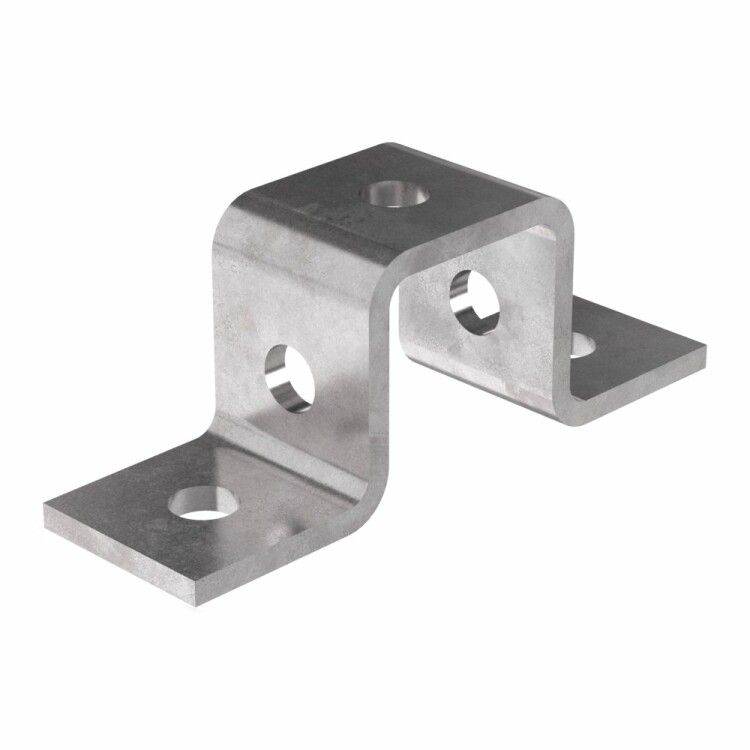

Пластина П-образная 5 отверстий ПП5 от бренда ПРОМРУКАВ - металлический крепёжный элемент для сборки каркасных конструкций из STRUT-профилей без сварки. Артикул pr16.1122 обеспечивает надёжное соединение профилей на объектах, где важна скорость монтажа и устойчивость к коррозии.

Назначение и область применения

Пластина П-образная 5 отверстий ПП5 предназначена для соединения двух параллельных STRUT-профилей перпендикулярно друг другу. Она заменяет сварочные работы, позволяя собирать каркасы, опоры, кронштейны и рамы с помощью болтов и гаек. Применяется в системах кабельной трассы, трубопроводах, оборудовании на заводах, в логистических комплексах и на стройплощадках.

Технические характеристики

• Форма: П-образная, с двумя плечами и поперечной перемычкой
• Размеры: 40 × 50 × 135 мм (ширина × глубина × высота)
• Толщина материала: 5 мм
• Количество отверстий: 5 шт., диаметром 13 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по методу Сендзимира
• Вес: 0,30 кг
• Исполнение: прочее (стандартное исполнение без дополнительных фиксаторов)

Совместимость и монтаж

Пластина П-образная 5 отверстий ПП5 совместима с любыми STRUT-профилями, имеющими стандартную ширину 40–50 мм и шаг отверстий, соответствующий расположению отверстий в пластине. Для монтажа используются болты М10 или М12 с гайками и шайбами - они проходят через все пять отверстий диаметром 13 мм. Установка выполняется вручную: пластина зажимается между двумя профилями, после чего затягиваются крепёжные элементы. Нет необходимости в сварке, резке или сложном инструменте.

Безопасность и стандарты

Горячее цинкование по методу Сендзимира гарантирует долговременную защиту от коррозии, что соответствует требованиям к использованию в условиях повышенной влажности и агрессивной среды. Конструкция не содержит острых заусенцев, безопасна при обращении. Сертификаты качества на продукцию доступны у производителя ПРОМРУКАВ.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия профилей
• Высокая механическая прочность благодаря толщине 5 мм и качественной стали
• Цинковое покрытие предотвращает ржавчину даже при длительной эксплуатации на открытом воздухе
• Пять отверстий обеспечивают гибкую настройку положения и распределение нагрузки
• Легко комбинируется с другими элементами системы STRUT

Ограничения применения

• Не предназначен для использования в условиях постоянного воздействия открытого огня или температур выше +80 C
• Не рекомендуется применять в контакте с сильнокислотными или щелочными растворами - цинк может разрушаться
• Подходит только для STRUT-профилей с подходящим внутренним размером (40–50 мм); несовместима с профилями других систем (например, L-профилями)
• Толщина 5 мм делает её менее удобной для компактных решений - не подходит для тонкостенных конструкций

Примеры использования

• Крепление кабельных лотков к потолочным или стеновым STRUT-профилям
• Сборка стоек для оборудования на производстве
• Монтаж направляющих для конвейерных лент
• Фиксация трубопроводов в промышленных помещениях
• Создание временных опорных конструкций на стройплощадках

Практические советы

• Перед установкой проверьте, чтобы отверстия в STRUT-профиле точно совпадали с отверстиями в пластине - допуск +-1 мм
• Используйте шайбы под головки болтов для равномерного распределения нагрузки и защиты поверхности профиля
• При монтаже в влажной среде дополнительно смажьте резьбу болта антикоррозийной смазкой
• Пластина П-образная 5 отверстий ПП5 (артикул pr16.1122) легко заменяется - при повреждении можно заменить только её, не меняя весь модуль
• Для точного позиционирования используйте шаблоны или предварительно намеченную разметку на профилях
