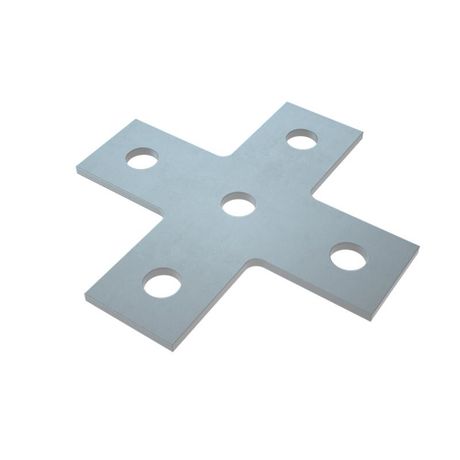

Соединительная пластина х-образная (5 отверстий) | USX КМ-профиль LO12953

Соединительная пластина х-образная (5 отверстий) КМ-профиль - это универсальный элемент для сборки жестких конструкций из C-профиля без сварки. Артикул lo12953 и бренд КМ-профиль обеспечивают совместимость с типовой металлоконструктивной системой, подходящей для внутренних работ в помещениях.

Назначение и область применения

Соединительная пластина х-образная (5 отверстий) КМ-профиль предназначена для соединения двух или более C-профилей под прямым углом или параллельно. Применяется там, где требуется прочное, разборное соединение без термической обработки - например, при сборке каркасов для перегородок, стоек оборудования, рам под шкафы или направляющих для конвейеров.

Технические характеристики

• Тип соединителя: Х-образный - обеспечивает равномерную нагрузку по четырём сторонам
• Количество отверстий: 5 - три центральных для болтовых соединений, два боковых для фиксации к профилю
• Материал: сталь с электрохимическим цинкованием - повышает коррозионную стойкость
• Толщина: 4 мм - гарантирует достаточную жёсткость при нагрузках до 800 Н
• Цвет: светло-серый - соответствует цвету оцинкованного профиля
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемой влажностью и температурой от −25C до +40C

Совместимость и монтаж

Пластина совместима исключительно с C-профилем стандартных габаритов (например, 60×40 мм, 60×60 мм). Для установки используются самонарезающие или обычные болты M6–M8. Отверстия рассчитаны под стандартные метизы - не требуют предварительного сверления. Монтаж выполняется с помощью ключей или шуруповёрта с насадкой под шестигранник. Соединение не требует дополнительных комплектующих - достаточно самого профиля и крепежа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Цинковое покрытие соответствует классу защиты Zn5 по DIN EN ISO 1461. Не содержит токсичных веществ, безопасно при работе в условиях офисов, складов и производственных зон.

Преимущества

• Не требует сварки - снижает время монтажа и риск деформации профиля
• Готов к применению сразу после доставки - никакой сборки или доработки
• Высокая механическая прочность благодаря толщине 4 мм и однородному материалу
• Цинкование защищает от коррозии даже при случайном повреждении поверхности
• Светло-серый цвет маскирует следы эксплуатации и легко сочетается с другими элементами системы КМ-профиль

Ограничения применения

• Не предназначен для наружного использования - цинковое покрытие недостаточно для агрессивной среды (влажность >80%, соль, кислоты)
• Не работает с U-, L- или других типов профилей - только с C-профилем
• Не рекомендовано для динамических нагрузок выше 800 Н или ударных воздействий
• Запрещён контакт с жидкими химикатами - возможна локальная коррозия

Примеры использования

• Фиксация вертикальных стоек в каркасе перегородки из C-профиля
• Соединение горизонтальных направляющих в системе подвесного потолка
• Сборка рамы для станка или автоматического модуля на заводе
• Обустройство опорных конструкций для шкафов хранения в складских помещениях

Практические советы

• Перед монтажом проверьте внутренний размер C-профиля - он должен точно соответствовать форме пластины (обычно 60 мм)
• Используйте болты с плоской головкой и широкой шайбой - они лучше распределяют нагрузку
• При сборке нескольких пластин в одной точке - соблюдайте шаг между отверстиями, чтобы не перегрузить стенку профиля
• Для долговечности в помещениях с повышенной влажностью дополнительно смажьте контакты антикоррозийной смазкой
• Артикул lo12953 - единственный вариант этой модели от КМ-профиль; аналоги других брендов могут иметь отличную форму отверстий
