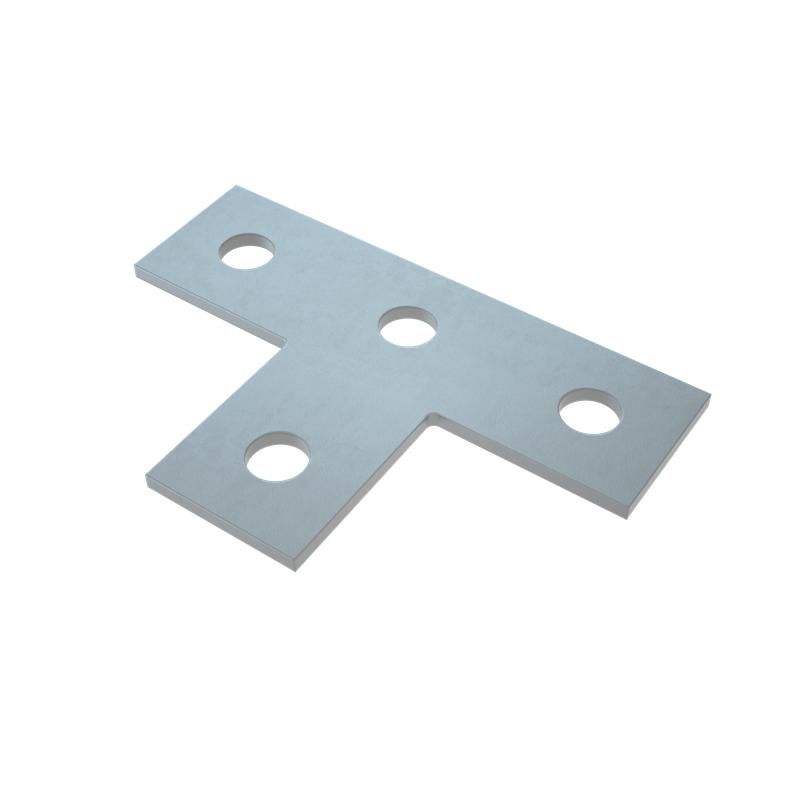

Соединительная пластина Т-образная (4 отверстия) | UST КМ-профиль LO11758

Соединительная пластина Т-образная с 4 отверстиями от бренда КМ-Профилю предназначена для создания жестких соединений между элементами C-профиля без сварки. Артикул lo11758 обеспечивает надёжную фиксацию в монтажных системах, где важна скорость установки и долговечность.

Назначение и область применения

Соединительная пластина Т-образная с 4 отверстиями применяется для соединения C-профилей под прямым углом - например, при сборке каркасов для перегородок, подвесных потолков, стоек оборудования или рам для крепления трубопроводов. Она заменяет сварочные работы, позволяя собирать конструкции быстро и без специального оборудования. Подходит для внутренних работ в помещениях с нормальной влажностью.

Технические характеристики

• Тип соединителя: T-образный - обеспечивает перекрёстное соединение трёх направлений профиля
• Материал: сталь с толщиной 4 мм - высокая прочность на изгиб и смятие
• Защитное покрытие: цинк (электрохимический способ) - защищает от коррозии в условиях сухого воздуха
• Цвет: светло-серый - соответствует цвету большинства C-профилей, не требует дополнительной окраски
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена к применению в закрытых помещениях с контролируемым микроклиматом, согласно ГОСТ 15150-69
• Количество отверстий: 4 - для крепления саморезами или болтами M6–M8

Совместимость и монтаж

Пластина совместима с любыми C-профилями, имеющими стандартную ширину полки 60 мм. Для монтажа используются саморезы или болты с гайками, которые входят в комплект монтажного инструмента. Отверстия расположены симметрично - два на каждом плече T-образной формы, что позволяет равномерно распределить нагрузку. Нет необходимости в предварительной подготовке: изделие уже готово к установке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Материал и покрытие обеспечивают безопасную работу в условиях, исключающих постоянный контакт с водой, химически активными веществами или агрессивными парами.

Преимущества

• Не требует сварки - снижает время монтажа и риск повреждения материалов
• Высокая механическая прочность благодаря толщине 4 мм
• Цинковое покрытие увеличивает срок службы в сухих средах
• Готовое решение - не нуждается в сборке или доработке перед установкой
• Экономит место - компактная форма не выступает за контур профиля

Ограничения применения

Соединительная пластина Т-образная с 4 отверстиями не предназначена для использования во внешней среде, в сырых помещениях (бассейны, прачечные), в зонах с повышенной влажностью или воздействием солевых растворов. Также не рекомендована для несущих конструкций с динамической нагрузкой выше 50 кг на точку крепления. Не подходит для профилей с шириной полки менее 50 мм или более 70 мм.

Примеры использования

• Фиксация вертикальных стоек к горизонтальным перемычкам в системах подвесных потолков
• Сборка каркаса для крепления HVAC-оборудования на металлическом остове
• Обустройство опорных узлов для кабельных лотков в офисных помещениях
• Создание рам для монтажа шкафов управления в серверных комнатах

Практические советы

• Перед монтажом проверьте соответствие ширины C-профиля - посадочная зона рассчитана на 60 мм
• Используйте саморезы с головкой под шлиц PH2 или биту Torx T20 - они лучше входят в сталь 4 мм
• При многократном демонтаже замените крепёж - цинк может стираться, и резьба теряет плотность
• Для усиленных нагрузок используйте две пластины вместо одной - распределите усилие
• Храните в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой
