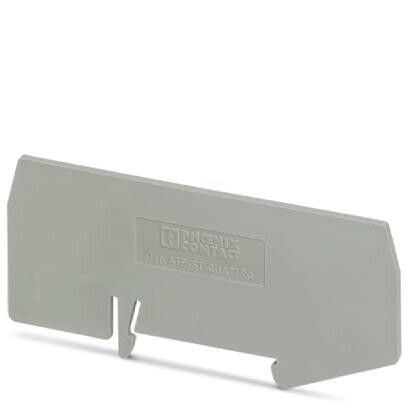

Разделительная пластина ATP-ST QUATTRO | 3030815 Phoenix Contact

Разделительная пластина ATP-ST QUATTRO от Phoenix Contact предназначена для безопасной изоляции цепей в распределительных коробках и шкафах управления. Артикул 3030815 обеспечивает надёжную физическую separation между различными потенциалами, что особенно важно при работе с высокими напряжениями.

Назначение и область применения

Разделительная пластина ATP-ST QUATTRO используется для создания электрической изоляции между соседними клеммами или группами проводов в коммутационных устройствах. Применяется в системах автоматизации, промышленном оборудовании, пультах управления и распределительных щитах, где требуется предотвращение случайного замыкания между circuit-цепями разного класса напряжения.

Технические характеристики

• Тип: разделительная пластина
• Производитель: Phoenix Contact
• Артикул: 3030815
• Материал: термостойкий пластик (UL94 V-0)
• Цвет: белый
• Подходит для клеммных рядов серии ATP-ST QUATTRO

Совместимость и монтаж

Разделительная пластина ATP-ST QUATTRO совместима исключительно с клеммниками серии ATP-ST QUATTRO от Phoenix Contact. Устанавливается между двумя смежными клеммами путём вставки в специальные направляющие. Монтаж не требует инструментов - пластина фиксируется механически за счёт зажимов на корпусе клеммы. Не применяется с другими сериями клемм, даже если они имеют схожий шаг.

Безопасность и стандарты

Изготовлена из материала, соответствующего норме UL94 V-0 - самозатухающий, устойчив к возгоранию. Обеспечивает электроизоляцию в соответствии с требованиями IEC 60947-7-1 для разделения цепей разного уровня напряжения. Подходит для работы в условиях промышленной среды с повышенным уровнем электромагнитных помех.

Преимущества

• Физически исключает риск перекрестного замыкания между каналами
• Устойчив к нагреву и химическому воздействию в промышленной среде
• Легко устанавливается и демонтируется без инструментов
• Не снижает плотность компактного монтажа клемм

Ограничения применения

• Не предназначен для использования вне серии ATP-ST QUATTRO
• Не рассчитана на применение в цепях свыше 1000 В переменного тока - проверяйте допустимые значения в документации к клеммнику
• Не следует использовать в качестве основной защиты от поражения током - всегда соблюдайте правила LOTO и заземления
• Не рекомендовано применение во взрывоопасных зонах без дополнительной сертификации ATEX/IECEx

Примеры использования

• Разделение цепей управления (24 В DC) и силовых цепей (400 В AC) в одном шкафу
• Изолирование входов и выходов PLC в модульных системах
• Обособление сигналов датчиков от реле и контакторов
• Создание безопасных зон в распределительных щитах с несколькими источниками питания

Практические советы

• Перед установкой убедитесь, что клемма полностью заполнена - пластина должна плотно сесть между двумя активными контактами
• При использовании нескольких пластин - располагайте их равномерно, чтобы сохранить баланс нагрузки на рамку клеммника
• Не используйте пластины как перемычки или опоры - они не рассчитаны на механическую нагрузку
• При замене клеммника - обязательно проверьте совместимость новой модели с артикулом 3030815, так как габариты могут отличаться даже внутри одной серии
