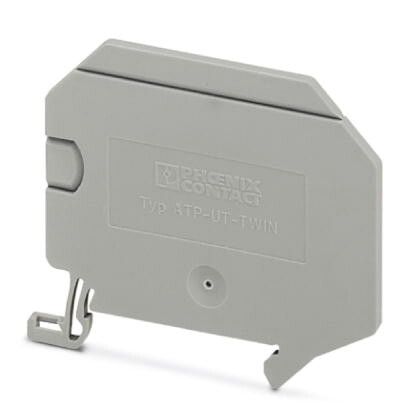

Разделительная пластина ATP-UT-TWIN | 3047183 Phoenix Contact

Разделительная пластина ATP-UT-TWIN от Phoenix Contact предназначена для безопасной изоляции соседних цепей в распределительных коробках и шкафах управления. Эта модель обеспечивает физическое разделение между двумя каналами сигнальных соединений, что снижает риск перекрестных помех и нарушений безопасности.

Назначение и область применения

Разделительная пластина ATP-UT-TWIN используется для создания гальванической изоляции между двумя смежными электрическими цепями в системах автоматизации. Применяется в коммутационных коробках, где рядом расположены сигналы низкого напряжения (например, датчики, контроллеры) и силовые цепи. Подходит для установки в стандартные DIN-рейки в промышленных шкафах.

Технические характеристики

• Тип: разделительная пластина для двухканальных соединений
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Цвет: белый
• Установка: на DIN-рейку 35 мм
• Габариты: соответствует стандартному модулю для контактов Phoenix Contact серии UT

Совместимость и монтаж

Разделительная пластина ATP-UT-TWIN совместима с разъёмами серии UT от Phoenix Contact, включая модели с клеммами типа screw, spring clamp и push-in. Устанавливается между двумя модулями UT без необходимости дополнительного крепления - просто вставляется в зазор между контактными элементами. Монтаж выполняется при выключенном питании. Не требует инструментов - фиксируется механически за счёт формы корпуса.

Безопасность и стандарты

• Изоляция соответствует требованиям IEC/EN 60947-5-1
• Материал корпуса имеет класс горючести UL94 V-0
• Подтверждённая электрическая прочность изоляции - достаточна для разделения цепей до 250 В переменного тока

Преимущества

• Обеспечивает надёжную физическую изоляцию между каналами без использования дополнительных компонентов
• Не создаёт дополнительной нагрузки на DIN-рейку - занимает минимальный свободный объём
• Устойчив к вибрациям и механическим воздействиям благодаря жёсткой конструкции
• Легко заменяется при обслуживании - не требует демонтажа всей группы клемм

Ограничения применения

Разделительная пластина ATP-UT-TWIN не предназначена для работы с высокими напряжениями выше 250 В AC. Не следует использовать её как изолирующий элемент между мощностными цепями более 10 А. Также она не обеспечивает электронную изоляцию - только физическое разделение. Для защиты от импульсных перенапряжений требуется применение дополнительных устройств (например, TVS-диодов или разрядников).

Примеры использования

• Разделение входов PLC (24 В DC) и выходов реле (230 В AC) в одном шкафе управления
• Изолирование аналоговых сигналов датчиков от цифровых интерфейсов в системах сбора данных
• Разделение цепей питания и контрольных сигналов на конвейерах и станках с ЧПУ

Практические советы

• Перед установкой убедитесь, что клеммы с обеих сторон находятся в одной серии UT - пластина не подойдёт для других типов клеммных блоков
• При использовании в условиях повышенной запылённости рекомендуется дополнительно закрывать шкаф крышкой с уровнем IP54+
• Не используйте ATP-UT-TWIN в качестве основного изолятора для цепей с потенциалом выше 250 В - для этого применяйте специализированные изолирующие модули
• При замене повреждённой пластины всегда проверяйте целостность проводов и клемм с обеих сторон - возможны следы дугового пробоя
