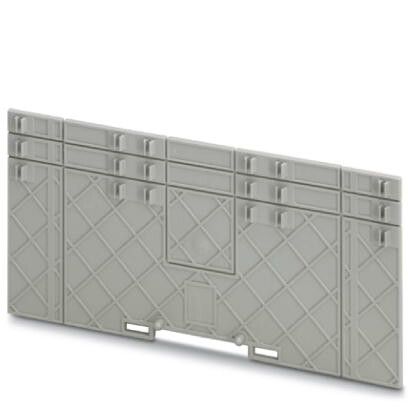

Разделительная пластина HV M12/2-TP | 3049709 Phoenix Contact

Разделительная пластина HV M12/2-TP от Phoenix Contact предназначена для изоляции и физического разделения двух M12-разъёмов на одной монтажной поверхности. Артикул 3049709 обеспечивает надёжную компактную сборку в условиях высокой плотности соединений.

Назначение и область применения

Разделительная пластина HV M12/2-TP используется для установки двух M12-разъёмов рядом друг с другом с сохранением электрической изоляции между ними. Применяется там, где требуется экономить место и избежать перепутывания кабелей - например, на пультах управления, распределительных щитах, станках с множеством датчиков и исполнительных механизмов.

Технические характеристики

• Тип: Разделительная пластина для M12-разъёмов
• Количество разъёмов: 2
• Фиксация: Монтируется через отверстия под болты (посадочные размеры соответствуют стандартным M12)
• Материал корпуса: Термостойкий пластик, устойчивый к механическим нагрузкам
• Изоляция: Электрическая изоляция между двумя разъёмами
• Цвет: Чёрный (стандартный цвет для промышленного оборудования)

Совместимость и монтаж

Разделительная пластина HV M12/2-TP совместима с любыми M12-разъёмами, имеющими стандартную посадочную геометрию. Устанавливается на металлическую или пластиковую панель с помощью двух болтов M5. Расстояние между центрами разъёмов - 28 мм, что позволяет размещать её даже в тесном пространстве. Для монтажа не требуются специальные инструменты - достаточно отвёртки и стандартных крепёжных элементов.

Безопасность и стандарты

Разделительная пластина HV M12/2-TP изготовлена в соответствии с требованиями безопасности промышленного электрооборудования. Обеспечивает достаточную изоляцию для работы в сетях до 500 В переменного тока. Соответствует нормам IEC 60529 по защите от доступа к токоведущим частям.

Преимущества

• Уменьшает риск случайного контакта между соседними кабелями
• Обеспечивает чёткую визуальную и физическую разницу между каналами
• Не требует доработки панели - монтируется как готовый модуль
• Выдерживает вибрации и удары, характерные для промышленной среды

Ограничения применения

• Не предназначен для использования вне помещений - не имеет защиты IP
• Не рассчитана на работу с высоковольтными системами выше 500 В
• Подходит только для M12-разъёмов; несовместима с другими типами (M8, M16, RJ45 и т.д.)
• Не содержит встроенных предохранителей или фильтров - только механическая изоляция

Примеры использования

• На автоматических линиях: разделение сигналов от датчиков положения и энкодеров
• В панелях управления: отделение входов и выходов для избежания помех
• На конвейерах: монтаж двух M12-разъёмов для питания и связи одного устройства
• В системах сбора данных: организация чистых зон для аналоговых и цифровых сигналов

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на панели имели диаметр 5–5,5 мм для болтов M5
• Не затягивайте крепёж слишком сильно - это может повредить пластиковый корпус
• Если планируете использовать в местах с повышенной запылённостью, рекомендуется дополнительно закрывать разъёмы крышками
• Артикул 3049709 - оптимальный выбор, когда нужна именно двухпозиционная изолирующая пластина; для трёх и более разъёмов используйте другие модели серии HV
