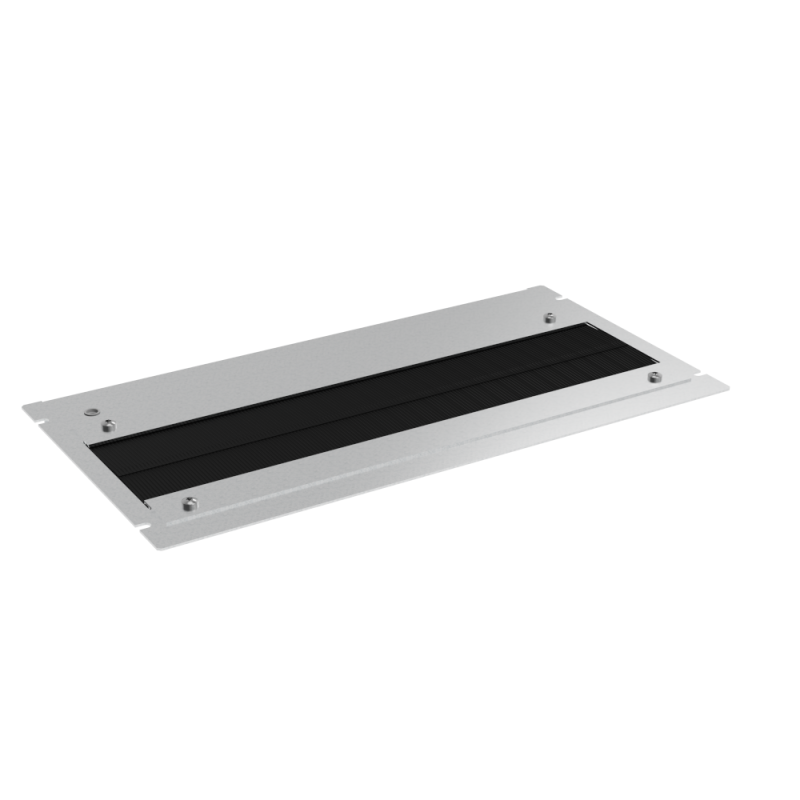

Пластина со щетками шириной 1000, глубиной 210мм | 306903 КЭАЗ

Пластина со щетками шириной 1000 мм, глубиной 210 мм от КЭАЗ (арт. 306903) предназначена для герметизации кабельных вводов в распределительных устройствах, обеспечивая надежную изоляцию от пыли и влаги за счет плотного прилегания щеток к проводникам.

Назначение и область применения

Пластина со щетками шириной 1000 мм, глубиной 210 мм используется для уплотнения проходов кабелей и проводов через стенки шкафов, панелей и корпусов оборудования. Подходит для установки в распределительных устройствах, автоматических системах управления, промышленной электронике и на объектах с высокими требованиями к степени защиты IP54–IP65. Применяется там, где необходимо одновременно ввести множество кабелей различного диаметра без потери герметичности.

Технические характеристики

• Размеры: ширина 1000 мм, глубина 210 мм
• Основание: сталь, оцинкованная поверхность - устойчивость к коррозии в условиях повышенной влажности
• Щетки: изготовлены из полиамида - эластичный материал, сохраняет форму и герметизирующие свойства при температуре от –20C до +80C
• Цвет: серый - соответствует цветовой гамме шкафов серии OptiBox M
• Тип изделия: пластина для кабельного ввода - не является элементом питания или коммутации

Совместимость и монтаж

Пластина со щетками шириной 1000 мм, глубиной 210 мм совместима с корпусами серии OptiBox M от КЭАЗ. Устанавливается на предварительно просверленные отверстия в передней или боковой стенке шкафа. Для фиксации используются болты M4 или самонарезающие винты - в комплект не входят. Щетки легко адаптируются под диаметр кабеля от 3 до 20 мм; при необходимости можно выдавить лишние элементы щеточного поля, не нарушая целостность остальной части пластины. Глубина 210 мм позволяет использовать её в толстых стенках шкафов, включая двойные перегородки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электробезопасности, установленным для устройств класса IP54–IP65. Серия OptiBox M, к которой относится пластина, сертифицирована по ГОСТ IEC 61439-1 и ГОСТ IEC 61439-2. Отсутствие металлических частей в щетках исключает риск замыкания между жилами кабелей.

Преимущества

• Высокая степень герметизации благодаря плотному прижатию полиамидных щеток к кабелям любого диаметра
• Устойчивость к коррозии - оцинкованная сталь увеличивает срок службы в агрессивных средах
• Гибкость монтажа - можно вставлять кабели после установки пластины, без демонтажа
• Совместимость с серийными решениями КЭАЗ - идеально сочетается с корпусами OptiBox M
• Не требует специальных инструментов для установки

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в жидкости - не обеспечивает IP67+
• Не рекомендуется для кабелей с внешним диаметром более 20 мм - возможны зазоры, снижающие герметичность
• Полиамидные щетки теряют эластичность при температурах ниже –30C - не подходят для экстремального холода
• Не следует применять в местах с активным воздействием масел, растворителей или агрессивных химикатов - материал щеток не устойчив к таким веществам

Примеры использования

• Шкафы управления насосными станциями - герметизация входящих силовых и сигнальных кабелей
• Линии конвейеров на пищевых производствах - защита от мытья водой и паром
• Автоматические линии сборки - многокабельный ввод в контроллеры и преобразователи частоты
• Здания с высокой запыленностью - промышленные цеха, логистические терминалы

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех вводимых кабелей не превышает 80% площади щеточного поля - это гарантирует плотное прилегание
• При использовании в шкафах с тонкими стенками (менее 2 мм) используйте уплотнительные кольца под пластину - предотвращает деформацию
• Пластина со щетками шириной 1000 мм, глубиной 210 мм от КЭАЗ оптимальна для крупных шкафов - для малогабаритных решений рассмотрите модели меньшего размера
• Не затягивайте крепления слишком сильно - это может повредить щетки и нарушить герметичность
• При замене старой пластины - сравните размеры отверстий в корпусе: новая пластина должна точно совпадать с существующим контуром
