Пластина со щетками шириной 800, глубиной 210мм | R5FSH821 DKC - (ротация на CQE N) ДКС

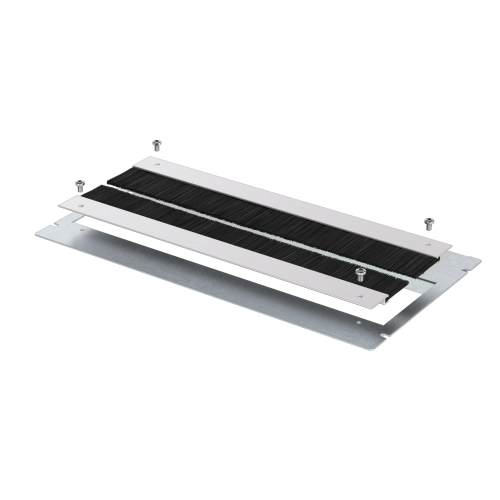

Пластина со щетками шириной 800 мм, глубиной 210 мм от DKC (ДКС), артикул r5fsh821, предназначена для герметичного ввода кабелей в электрошкафы и корпуса, обеспечивая защиту от пыли за счет гибких полиамидных щеток. Продукт входит в серию RAM block и совместим с другими элементами этой системы.

Назначение и область применения

Пластина со щетками шириной 800 мм, глубиной 210 мм используется для организации входа кабелей в металлические шкафы, панели управления, распределительные устройства и другие закрытые корпуса. Щетки позволяют провести множество кабелей одновременно, сохраняя степень защиты IP54–IP65, предотвращая попадание пыли и мелкого мусора внутрь. Подходит для промышленных объектов: станков, конвейеров, автоматизированных линий, систем управления.

Технические характеристики

• Размеры: 800 × 210 мм
• Основа: оцинкованная сталь — устойчивость к коррозии, долговечность
• Щетки: полиамидные — эластичные, износостойкие, не повреждают изоляцию кабелей
• Профиль: алюминиевый — легкий, жесткий, обеспечивает точную фиксацию
• Заглушка: совместима с R5FZ (для завершения ряда)
• Альтернатива: можно заменить на сплошную панель R5FG

Совместимость и монтаж

Пластина со щетками шириной 800 мм, глубиной 210 мм (r5fsh821) является частью модульной системы RAM block. Её легко комбинировать с другими панелями той же серии — например, с панелями для ввода труб, кабельными муфтами или сплошными заглушками. Монтируется на стандартный крепёж рамы шкафа. Для установки требуется вырезать отверстие по контуру пластины. Крепление осуществляется болтами или саморезами через предварительно просверленные отверстия. Установка возможна как вертикально, так и горизонтально. Заглушка R5FZ обязательна для завершения последнего элемента в ряду.

Преимущества

• Высокая плотность щеток — позволяет ввести до 30–40 кабелей малого диаметра без потери степени защиты
• Удобство обслуживания — щетки не требуют замены при изменении числа кабелей, достаточно просто протолкнуть новый провод
• Интеграция в систему — возможность сборки любой длины из нескольких панелей
• Коррозионная стойкость — оцинкованная сталь защищает от влаги и химических воздействий в цехах
• Легкая замена — при необходимости можно заменить всю пластину на сплошную R5FG без переделки шкафа

Ограничения применения

• Не предназначен для ввода силовых кабелей большого диаметра (>25 мм) — щетки не рассчитаны на механическую нагрузку таких проводов
• Не использовать в условиях постоянного контакта с жидкостью — хотя защищено от пыли, не обеспечивает герметичность при погружении
• Не рекомендовано применение в зонах с высокими температурами выше +70 °C — полиамидные щетки теряют эластичность
• Требует точного соответствия размера отверстия в шкафе — допуск ±1 мм, иначе возникает риск деформации

Примеры использования

• Электрошкафы ЧПУ станков — ввод сигналов от датчиков и слаботочных кабелей
• Контрольные панели на конвейерах — организация множественных соединений без нарушения класса защиты
• Распределительные пункты в пищевой промышленности — где важна чистота и исключение пылевых частиц
• Автоматические линии упаковки — частая смена кабелей при переналадке, где удобна гибкость щеточного ввода

Практические советы

• Перед монтажом проверьте количество и диаметр кабелей — суммарный внешний диаметр всех кабелей не должен превышать 90% площади щеточного поля
• При использовании нескольких панелей в ряд — всегда закрывайте крайнюю заглушкой R5FZ, чтобы избежать открытых кромок
• При замене на сплошную панель R5FG — используйте ту же посадочную плоскость, размеры совпадают
• Для кабелей с жесткой броней — предварительно проденьте их через резиновые вставки, чтобы не повредить щетки
• Проверяйте соответствие артикула r5fsh821 в каталоге DKC — в комплекте указана таблица подбора, которая актуализируется регулярно
