Соединительная пластина изменяемая для борта 80 мм "ПЛЮС" | SP2NLplus КМ-профиль PL2148

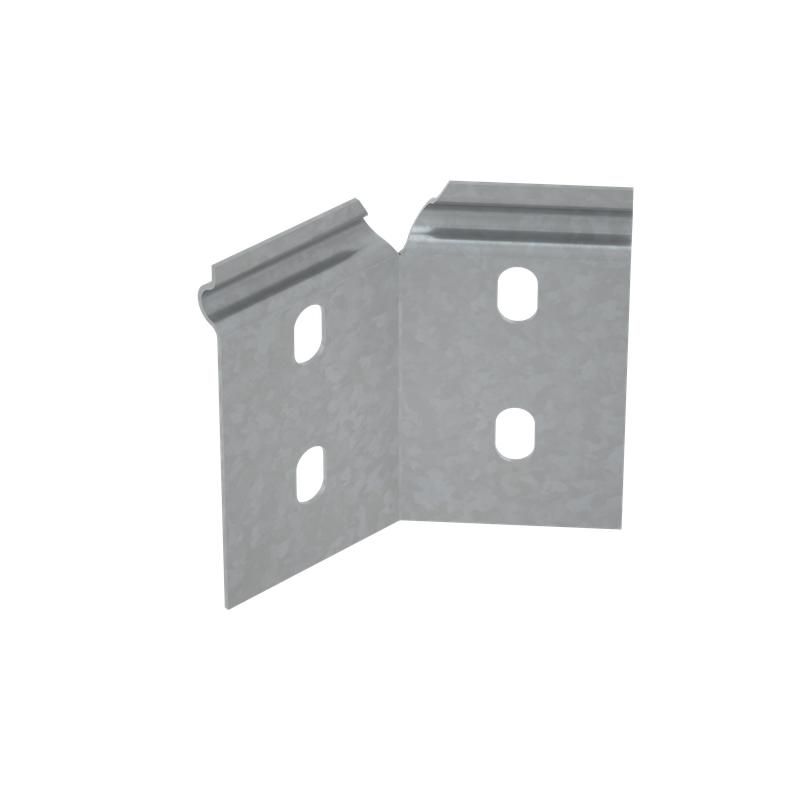

Соединительная пластина изменяемая для борта 80 мм ПЛЮС КМ-профиль - это надёжный элемент для соединения секций кабельных лотков с высотой борта 80 мм, позволяющий выполнять горизонтальные повороты трассы без дополнительной сборки. Изделие изготовлено из оцинкованной стали и предназначено для внутреннего монтажа в промышленных, коммерческих и жилых зданиях.

Назначение и область применения

Соединительная пластина изменяемая для борта 80 мм ПЛЮС КМ-профиль используется для соединения двух параллельных участков кабельного лотка в местах, где требуется изменить направление трассы по горизонтали. Подходит для систем, где необходимо сохранить целостность и прочность кабельной сети при поворотах, ответвлениях или пересечениях. Применяется в помещениях с умеренным климатом - офисах, цехах, складах, транспортных терминалах, энергообъектах.

Технические характеристики

• Тип изделия: пластина соединительная
• Высота борта кабельного лотка: 80 мм
• Материал: сталь оцинкованная
• Толщина материала: 1 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие с повышенной коррозионной стойкостью
• Тип соединения: винтовой разъём - фиксация болтами через предварительно просверленные отверстия
• Исполнение: уголковый соединитель - обеспечивает поворот на 90° в горизонтальной плоскости
• Горизонтальное шарнирное соединение: да - позволяет гибко выстраивать трассу без напряжения в кабелях
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с контролируемой температурой и влажностью, согласно ГОСТ 15150-69

Совместимость и монтаж

Соединительная пластина изменяемая для борта 80 мм ПЛЮС КМ-профиль совместима исключительно с кабельными лотками того же типа и высоты - 80 мм. Монтаж выполняется в два этапа:

1. Фиксируются две секции лотка к основанию (полу, стене, потолку) с учётом угла поворота.
2. Пластина устанавливается сверху на торцевые кромки лотков и затягивается болтами через четыре предустановленных отверстия - без необходимости доработки.

Не требует сверления, резки или дополнительных комплектующих. Для герметичности соединения рекомендуется использовать уплотнители, если система работает в условиях повышенной запылённости.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Материал не выделяет токсичных веществ при нагреве. Оцинкование по методу Сендзимира гарантирует долговременную защиту от коррозии даже при механическом воздействии во время монтажа.

Преимущества

• Готов к установке - не требует сборки или настройки перед монтажом
• Обеспечивает плавный переход трассы - снижает риск перегиба кабелей
• Высокая механическая прочность за счёт толщины 1 мм и качественного оцинкования
• Работает в широком диапазоне температур - подходит для большинства промышленных условий
• Совместим с другими элементами серии PLUS - легко расширять систему

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на постоянное воздействие осадков, прямого солнца или экстремальных температур
• Не применяется в агрессивных средах - химически активные пары, солевые растворы, кислоты могут повредить цинковое покрытие
• Не подходит для вертикальных поворотов - только горизонтальные изменения направления
• Требуется точное соответствие высоты борта - 80 мм; использование с лотками другого размера невозможно

Примеры использования

• Соединение двух прямых участков кабельного лотка в цеху при обходе оборудования
• Переход трассы вокруг колонны или трубопровода в административном здании
• Создание петлевого маршрута для питания автоматических линий на конвейере
• Распределение силовых и сигнальных кабелей в серверной комнате с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый тип крепления и высоту борта - 80 мм
• Затягивайте болты равномерно, чтобы избежать деформации пластины
• Если трасса проходит в зонах с частыми вибрациями - используйте контргайки или антивибрационные прокладки
• Для длительной службы в условиях повышенной влажности - дополнительно смажьте места контактов антикоррозийной paste
• Соединительная пластина изменяемая для борта 80 мм ПЛЮС КМ-профиль - идеальный выбор, когда нужна быстрая замена или модификация существующей трассы без демонтажа всей системы
