Пластина соединительная GTO H80 толщ. 1,5 мм, цинк-ламель | SPGM80HDZL DKC ДКС

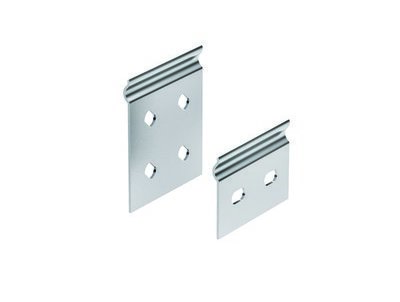

Пластина соединительная GTO H80 толщина 1,5 мм цинк-ламель DKC - элемент кабельной системы S5 Combitech, предназначенный для надёжного механического и электрического соединения лотков с высотой борта 80 мм. Артикул spgm80hdzl обеспечивает совместимость с компонентами серии S5 Combitech и используется там, где требуется передача тока через соединение.

Назначение и область применения

Пластина соединительная GTO H80 толщина 1,5 мм цинк-ламель DKC служит для соединения двух участков кабельного лотка типа S5 Combitech. Она также может использоваться для соединения лотка с другими аксессуарами - например, поворотами, тройниками или крышками, если они поддерживают тот же формат. Применяется в системах распределения электроэнергии на промышленных объектах: заводах, цехах, логистических комплексах, где используются кабельные лотки с высотой борта 80 мм.

Технические характеристики

• Тип изделия: Накладка соединительная
• Толщина материала: 1,5 мм
• Высота кабеленесущей системы: 80 мм
• Материал: Сталь оцинкованная
• Покрытие: Цинк-ламель - улучшенная антикоррозийная защита с повышенной износостойкостью
• Тип соединения: Винтовой разъём - позволяет фиксировать пластину болтами M6
• Исполнение: Стыковая пластина - предназначена для прямого соединения лотков в одну линию
• Цвет: Светло-серый
• Совместимость с кабельными лотками: Да - исключительно с лотками S5 Combitech высотой 80 мм

Совместимость и монтаж

Пластина соединительная GTO H80 толщина 1,5 мм цинк-ламель DKC совместима только с кабельными лотками серии S5 Combitech. Установка выполняется на верхнюю плоскость лотков: пластина кладётся поверх стыка, фиксируется двумя-четырьмя болтами M6 (не входят в комплект). Для правильного контакта необходимо, чтобы внутренние проводящие части лотков находились точно друг против друга - пластина замыкает электрический контур между секциями. Монтаж возможен как до, так и после прокладки кабелей, но рекомендуется выполнять его до заполнения лотка для удобства доступа.

Безопасность и стандарты

Изделие соответствует требованиям к электрической проводимости и механической прочности, предъявляемым к компонентам кабельных систем в промышленной автоматизации. Покрытие цинк-ламель обеспечивает соответствие классу коррозионной стойкости C4 по ISO 9223. Электрическая проводимость гарантирует безопасную передачу тока заземления и потенциала между секциями лотка.

Преимущества

• Увеличенная толщина металла (1,5 мм) - выше жесткость и долговечность по сравнению с более тонкими аналогами
• Покрытие цинк-ламель - лучше защищает от коррозии, чем обычное гальваническое цинкование, особенно в агрессивных средах
• Фиксация винтовым соединением - позволяет легко демонтировать и переустанавливать пластину без повреждений
• Совместимость с официальным ассортиментом S5 Combitech - гарантированная точность посадки и электроконтакта

Ограничения применения

• Не подходит для лотков других серий или высоты борта отличной от 80 мм
• Не предназначен для работы в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, IP-класс защиты не указан и не гарантируется
• Не следует использовать как основной элемент заземления в системах с высокими импульсными токами - для этого требуются специализированные шины
• Не рассчитана на нагрузки свыше 100 А длительного режима без проверки тепловых условий в конкретной установке

Примеры использования

• Соединение двух прямых участков кабельного лотка на конвейерной линии
• Замыкание электрического контура между лотком и распределительным щитом через аксессуар S5 Combitech
• Обеспечение равномерного потенциала в длинной трассе кабельных каналов на производстве
• Переход между горизонтальной и вертикальной частью трассы при использовании комбинированного набора S5 Combitech

Практические советы

• Перед монтажом убедитесь, что кромки лотков плотно прилегают - зазор более 1–2 мм снижает качество электрического контакта
• Используйте болты M6 с шайбами и гроверами - это предотвращает самопроизвольное ослабление вибраций
• При необходимости заземления нескольких лотков подряд - используйте эту пластину как один из этапов цепочки, а не единственный контакт
• При работе в помещениях с высокой влажностью или химическими выбросами - регулярно осматривайте место соединения на предмет окисления
• Артикул spgm80hdzl - единственная подходящая пластина для лотков S5 Combitech H80; другие модели даже схожего внешнего вида не обеспечивают нужный контакт
