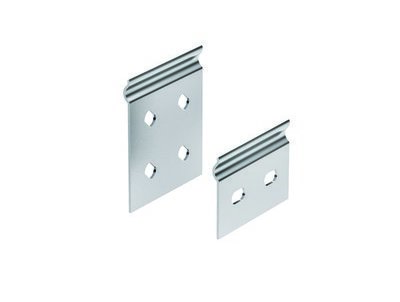

Пластина соединительная GTO H80 толщ. 2,0 мм, цинк-ламель | SPGH80HDZL DKC ДКС

Пластина соединительная GTO H80 толщина 2,0 мм цинк-ламель DKC предназначена для надёжного стыкового соединения лотков системы S5 Combitech и других элементов кабельной трассы. Благодаря оцинкованной стали с покрытием цинк-ламель, изделие устойчиво к коррозии и подходит для работы в условиях повышенной влажности.

Назначение и область применения

Пластина соединительная GTO H80 толщина 2,0 мм цинк-ламель DKC используется для соединения двух участков кабельных лотков одной системы - например, при удлинении трассы, повороте или переходе на другой уровень. Применяется исключительно с лотками серии S5 Combitech, имеющими высоту борта 80 мм. Подходит для прокладки силовых и слаботочных кабелей в помещениях, на производствах, в системах автоматизации.

Технические характеристики

• Тип изделия: стыковая пластина соединительная
• Толщина материала: 2,0 мм
• Высота: 80 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель - многослойный антикоррозийный слой
• Тип соединения: винтовой - фиксация болтами через предварительно просверленные отверстия
• Цвет: светло-серый
• Применимость: универсальная - совместима с любыми лотками S5 Combitech высотой 80 мм

Совместимость и монтаж

Пластина соединительная GTO H80 толщина 2,0 мм цинк-ламель DKC рассчитана только на использование с лотками серии S5 Combitech. Установка выполняется путём выравнивания торцов двух лотков, установки пластины с внутренней стороны и закрепления её четырьмя винтами (не входят в комплект). Отступ от края лотка до кромки пластины составляет 4–5 мм - соблюдайте этот зазор для равномерного распределения нагрузки. Монтировать можно как горизонтально, так и вертикально - в зависимости от ориентации лотка.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электроизоляционным характеристикам для кабельных систем. Покрытие цинк-ламель обеспечивает долговечную защиту от коррозии, что снижает риск возникновения точечных дефектов и потери проводящего контакта. Напряжение и ток через пластину не передаются - она является исключительно механическим соединителем.

Преимущества

• Высокая жесткость за счёт толщины 2,0 мм - минимизирует прогиб при нагрузках
• Защита цинк-ламель устойчива к химическим воздействиям и перепадам температур
• Не требует сварки - сборка осуществляется обычными инструментами
• Легко заменить при ремонте - доступ к креплениям открытый
• Светло-серый цвет позволяет легко визуально определить соответствие типоразмеру

Ограничения применения

• Не для лотков другого типа или высоты менее/более 80 мм
• Не предназначен для использования вне помещений без защиты от прямых осадков - хотя материал устойчив к влаге, длительное намокание может снизить срок службы
• Запрещено использовать как несущую деталь - пластина не воспринимает вес всей трассы, только усилия от стыковки
• Не рекомендовано применение в средах с постоянным воздействием кислот, щелочей или сильных растворителей

Примеры использования

• Соединение двух секций лотка на производстве для прохода кабеля между цехами
• Расширение трассы в серверной комнате при добавлении нового оборудования
• Переход от одного уровня кабельного канала к другому в многэтажном здании
• Формирование ответвлений в системе управления технологическими процессами

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - неровности вызывают перекос и плохой контакт
• Используйте болты M6 или M8 с гроверами - они обеспечивают надёжную фиксацию при вибрациях
• Не затягивайте винты слишком сильно - это может деформировать тонкий металл пластины
• При работе в сырых местах периодически контролируйте состояние покрытия - при появлении белого налёта (цвет оксида цинка) ничего делать не надо, он защищает основу; при глубоких следах ржавчины - замените пластину
• Артикул spgh80hdzl всегда указывает именно эту модель - не путайте с другими сериями DKC, даже если внешний вид похож
