Пластина вывода кабеля для лестничных лотков осн.600 мм, в комплекте с крепёжными элементами, необходимыми монтажа | LEP60K DKC ДКС

Пластина вывода кабеля для лестничных лотков основная 600 мм от DKC (ДКС), артикул lep60k, предназначена для безопасного перехода кабелей между горизонтальным участком лестничного лотка и вертикальным выходом, предотвращая перегибы и механические повреждения жил.

Назначение и область применения

Пластина вывода кабеля для лестничных лотков основная 600 мм используется там, где необходимо выполнить плавный радиальный переход кабеля от горизонтального лотка к вертикальному стояку или шахте. Применяется в системах кабельной организации зданий - офисах, промышленных объектах, энергообъектах, транспортных узлах. Особенно актуальна при использовании лестничных лотков серии L5 Combitech от DKC.

Технические характеристики

• Ширина: 600 мм - соответствует базовой ширине лестничных лотков, для которых рассчитана;
• Толщина материала: 2 мм - обеспечивает достаточную жёсткость при сохранении легкости;
• Материал: сталь оцинкованная - высокая прочность и долговечность;
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное цинковое покрытие, устойчивое к коррозии даже в условиях повышенной влажности;
• Цвет: серый - совпадает со стандартной цветовой гаммой лотков DKC L5 Combitech;
• Тип: вывод кабельный - предназначен исключительно для формирования плавного изгиба, не является точкой фиксации кабеля.

Совместимость и монтаж

Пластина вывода кабеля для лестничных лотков основная 600 мм совместима только с лестничными лотками шириной 600 мм из серии L5 Combitech. Устанавливается на конце горизонтального участка лотка путём крепления болтами, входящими в комплект. Монтировать можно как до, так и после прокладки кабелей - благодаря открытой форме доступ к внутренней поверхности остаётся свободным. Крепёжные элементы уже предусмотрены - дополнительно ничего закупать не требуется.

Особенности конструкции

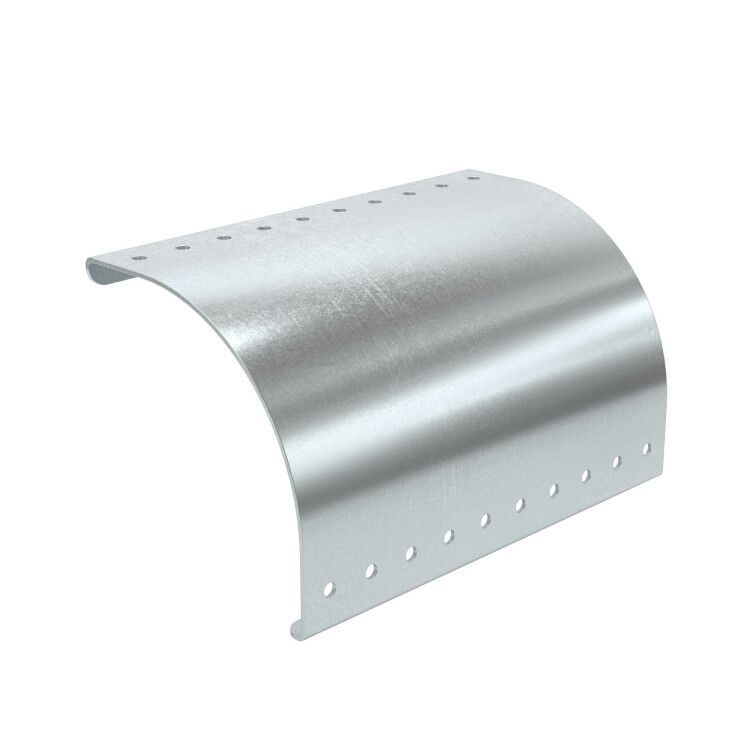

Форма пластины имеет плавный радиусный изгиб, который минимизирует напряжение на изоляции кабелей при прохождении через край лотка. Отсутствие острых углов снижает риск пореза оболочки, особенно важное преимущество при работе с чувствительными силовыми и сигнальными кабелями. Конструкция не требует дополнительной доработки - готова к установке сразу после распаковки.

Преимущества

• Готовый к монтажу комплект - все крепежи входят в комплектацию;
• Высокая коррозионная стойкость за счёт технологии Сендзимира - срок службы увеличен в несколько раз по сравнению с обычной холодной оцинковкой;
• Совместимость с серией L5 Combitech - гарантирует точное соответствие геометрии и шага креплений;
• Уменьшение риска повреждения кабелей - плавный переход вместо резкого угла;
• Экономия времени на сборке - не нужна подготовка или подгонка детали.

Ограничения применения

• Не для лотков другой ширины - использование с 400 мм или 800 мм лотками невозможно;
• Не предназначен для нагрузки на саму пластину - она не служит опорой для веса кабелей, только направляет их;
• Работает только в сочетании с лестничными лотками - несовместима с каналами, трубами или коробами;
• Не рекомендуется использовать в средах с постоянным воздействием химически активных веществ (например, кислоты, щёлочи) - хотя оцинковка устойчива, её защита не бесконечна.

Примеры использования

• Переход кабелей от горизонтальной трассы на этаже к шахте лифта или элеваторному колодцу;
• Подключение оборудования на нижнем уровне от лотка, расположенного над потолком;
• Обустройство кабельных маршрутов в серверных помещениях с многоуровневой проводкой;
• Интеграция в системы автоматизации заводских конвейеров, где кабели должны менять плоскость без перегибов.

Практические советы

• Перед монтажом проверьте, что внутренний радиус изгиба пластины соответствует минимальному допустимому радиусу изгиба используемых кабелей - это указано в документации на кабель;
• При прокладке большого числа кабелей следите, чтобы они не выступали за границы пластины - это создаёт давление на края и может вызвать деформацию;
• Если система работает во влажном помещении, периодически осматривайте места крепления - хоть оцинковка устойчива, вода может задерживаться в стыках;
• Артикул lep60k всегда заказывается параллельно с лотками L5 Combitech - это гарантирует идеальное совмещение всех элементов трассы.
