Пластрон для рамы STMF ШхВ 600 х 260 мм 26 модулей | R5ISP626 DKC ДКС

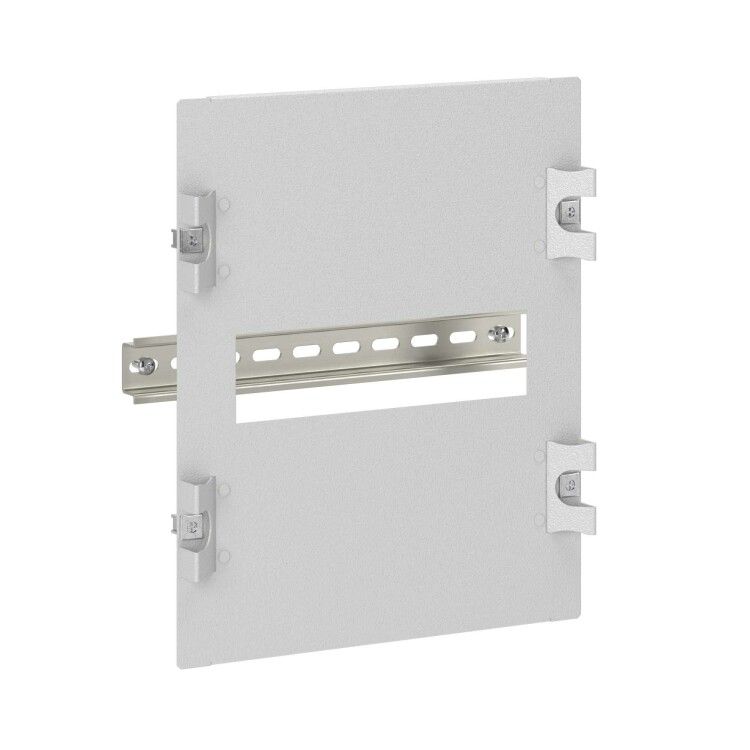

Пластрон для рамы STMF ШхВ 600х260 мм 26 модулей, DKC - элемент сборки распределительного щита, предназначенный для установки автоматических выключателей, УЗО и других устройств на DIN-рейку. Продукт совместим с сериями корпусов ST/STX/STE/STEX/STH и обеспечивает надежную механическую основу для монтажа. Артикул r5isp626 соответствует модели из серии RAM block бренда DKC.

Назначение и область применения

Пластрон для рамы STMF ШхВ 600х260 мм 26 модулей, DKC служит базовой платформой для компактной укладки электрооборудования внутри металлических шкафов. Подходит для монтажа до 26 стандартных модулей шириной 18 мм каждый - например, автоматов, реле, счетчиков или терморегуляторов. Используется в промышленных, коммерческих и жилых объектах там, где требуется организованная и защищённая установка аппаратуры управления и защиты.

Технические характеристики

• Габариты: 600 × 260 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Количество модулей: 26 (по стандарту EN 60715)
• Фиксация: быстрая система крепления к раме
• Возможность опломбирования: да
• Комплект поставки: пластрон, две ручки, одна DIN-рейка, монтажные крепежи

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 600х260 мм 26 модулей, DKC предназначен исключительно для установки в рамы корпусов серии ST, STX, STE, STEX и STH. Он несовместим с другими типами шкафов или рамами. Монтаж осуществляется путём защёлкивания на предварительно установленную раму - дополнительные инструменты не требуются. DIN-рейка уже встроена и закреплена, её можно использовать сразу после установки пластрона. Для герметизации и контроля доступа предусмотрены места под пломбы - рекомендуется применять одноразовые пломбы при окончательном запечатывании щита.

Преимущества

• Высокая прочность благодаря стальной основе толщиной 1,5 мм - выдерживает нагрузки от множества аппаратов
• Атмосферостойкое покрытие защищает от коррозии даже в условиях повышенной влажности
• Быстрая фиксация снижает время монтажа на объекте
• Интегрированная DIN-рейка исключает необходимость самостоятельной установки направляющих
• Ручки обеспечивают удобство переноски и установки пластрона до его фиксации в раме

Ограничения применения

• Не применяется вне рам корпусов ST/STX/STE/STEX/STH - не является универсальным элементом
• Не рассчитан на внешнюю установку; работает только внутри закрытых шкафов
• Не подходит для оборудования массой более 4–5 кг на один модуль - превышение может деформировать рейку
• Цвет RAL 7035 не изменяем - замена окраски невозможна без потери гарантии

Примеры использования

• Промышленный щит управления станком с 20 автоматами и 6 УЗО
• Щит освещения в офисном здании с групповыми автоматами и реле времени
• Распределительный пункт в многоквартирном доме с учётными приборами и защитой по этажам
• Узлы автоматики в системах вентиляции и кондиционирования

Практические советы

• Перед монтажом проверьте, что внутренние габариты корпуса позволяют свободно поместить пластрон - допуск по глубине должен быть минимум 100 мм
• При использовании тяжёлых устройств (например, частотных преобразователей) распределяйте нагрузку равномерно по всей длине DIN-рейки
• Не используйте саморезы или сварку для усиления крепления - это нарушает целостность покрытия и аннулирует гарантию
• При необходимости замены пластрона - демонтируйте все устройства с рейки перед снятием, чтобы не повредить контакты
• Артикул r5isp626 всегда указывайте при заказе запчастей - он отличает эту модель от аналогичных по размеру, но несовместимых решений
