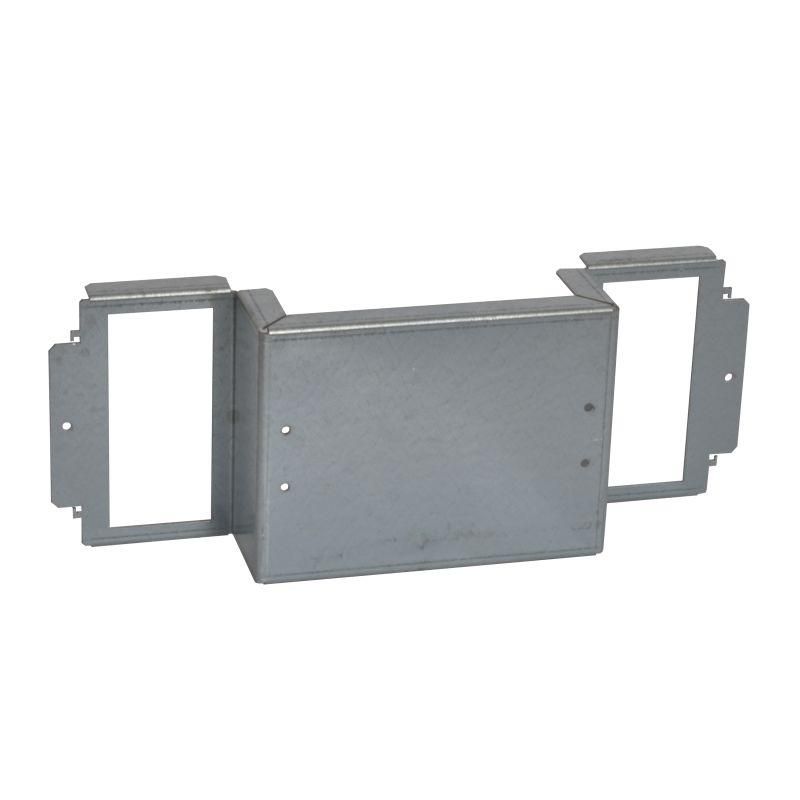

Плата для горизонтального АВ 630 3P 36M Leg 338706 Legrand

Плата для горизонтального автоматического выключателя 630 А 3P 36 модулей от Legrand Euro предназначена для компактной установки и фиксации автоматических выключателей серии XL3 S в распределительных щитах. Артикул 338706 обеспечивает надёжную механическую основу для оборудования с высокой коммутационной нагрузкой.

Назначение и область применения

Плата используется для монтажа трёхполюсных автоматических выключателей на ток 630 А в горизонтальной плоскости. Подходит для сборки силовых щитов в промышленных объектах, на производствах, в энергообъектах и крупных коммерческих зданиях. Обеспечивает упорядоченную и безопасную организацию цепей с высокими токами.

Технические характеристики

• Тип изделия: плата для монтажа автоматических выключателей
• Количество модулей: 36
• Рабочий ток выключателей: до 630 А
• Конфигурация: 3P (трёхполюсный)
• Перфорация: есть - позволяет крепить плату к стенкам шкафа болтами или саморезами
• Материал: сталь
• Защитное покрытие: оцинкованное - повышает коррозионную стойкость в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

Плата совместима исключительно с автоматическими выключателями серии XL3 S от Legrand. Установка выполняется путём защёлкивания выключателей в специальные направляющие на плате. Перфорированные отверстия позволяют закрепить плату на металлическом корпусе щита с шагом 50–75 мм. Для монтажа требуется минимум инструментов: отвёртка и крепёж (не входят в комплект).

Особенности конструкции

Плата выполнена из прочной стали с равномерным оцинкованным слоем, что предотвращает деформацию под весом тяжёлых выключателей. Конструкция рассчитана на жёсткую фиксацию без люфтов - снижает риск перегрева контактов при длительной нагрузке. Направляющие обеспечивают точное позиционирование каждого модуля, что важно при обслуживании и замене устройств.

Преимущества

• Увеличивает плотность компоновки в щите - 36 модулей на одной плате
• Оцинкованное покрытие продлевает срок службы в сырых и пыльных помещениях
• Жёсткая конструкция исключает провисание и смещение выключателей при вибрации
• Поддерживает стандартизированную схему монтажа, ускоряет сборку и сервисное обслуживание

Ограничения применения

• Не подходит для вертикального монтажа - только горизонтальная установка
• Совместима только с выключателями серии XL3 S; другие модели Legrand или сторонних брендов не подходят
• Не предназначен для работы вне помещений - не имеет защиты IP
• Не рекомендуется использовать в местах с постоянными ударными нагрузками или сильными магнитными полями

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 400 кВт
• Щит управления конвейерной линией с несколькими двигателями
• Распределительный щит торгового комплекса с групповым отключением
• Аварийные системы питания на базе дизель-генераторов

Практические советы

• Перед монтажом проверьте, что все автоматы серии XL3 S имеют одинаковый тип крепления - отличаются только номиналы, но не габариты
• Используйте пластиковые или медные перемычки для соединения фаз - они должны соответствовать току 630 А
• Обязательно соблюдайте минимальный зазор между платой и задней стенкой шкафа - не менее 20 мм для теплоотвода
• При использовании в пыльных помещениях регулярно осматривайте поверхность платы - оцинковка устойчива, но при механических повреждениях возможна коррозия
• Артикул 338706 - единственная плата, которая точно подходит для 36 модулей 3P 630 А в рамках серии XL3 S; аналоги других производителей не гарантируют совместимость
