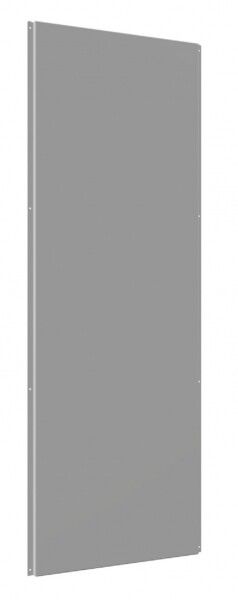

Плата монтажная FORT для корпуса высотой 2000 и шириной 1000 EKF PROxima | FM2010

Монтажная плата FORT для корпуса высотой 2000 мм и шириной 1000 мм PROxima от EKF - это стальная основа для установки оборудования внутри промышленных шкафов серии FORT. Подходит для сборки силовых и управляющих систем с токами до 4000 А, обеспечивает надёжную фиксацию компонентов в условиях вибраций и перепадов температур.

Назначение и область применения

Монтажная плата FORT для корпуса высотой 2000 мм и шириной 1000 мм PROxima используется для крепления аппаратуры внутри шкафов серии FORT: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода/вывода и других устройств. Применяется в промышленных системах автоматизации, распределительных щитах, НКУ и станциях управления. Особенно эффективна там, где требуется плотная компоновка и жёсткая фиксация оборудования - например, на заводах, в насосных станциях, на транспорте и в энергообъектах.

Технические характеристики

• Тип изделия: монтажная плата
• Размеры: соответствует корпусу высотой 2000 мм и шириной 1000 мм
• Материал: сталь оцинкованная
• Защитное покрытие: оцинкованное
• Гарантийный срок: 60 месяцев

Оцинкованное покрытие защищает плату от коррозии даже в средах с повышенной влажностью. Толщина материала достаточна для выдерживания нагрузок от тяжёлых компонентов без деформаций.

Совместимость и монтаж

Монтажная плата FORT для корпуса высотой 2000 мм и шириной 1000 мм PROxima совместима исключительно со шкафами серии FORT от EKF. Устанавливается на предварительно подготовленные направляющие или крепёжные точки внутри корпуса. Крепление осуществляется болтами M6 через предпросверленные отверстия. Для точного монтажа проверьте соответствие габаритов шкафа - плата рассчитана именно на размеры 2000×1000 мм. Не используйте с другими сериями шкафов - возможны проблемы с фиксацией и зазорами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Шкафы серии FORT, в которые устанавливается данная плата, имеют сертификат сейсмостойкости 8 баллов по шкале MSK. Защита от прикосновений реализуется через дополнительные пластроны - сама плата не является изолирующим элементом. Плита не создаёт электрическую изоляцию - все токоведущие части должны быть установлены согласно нормам ПУЭ.

Преимущества

• Высокая механическая прочность благодаря толстой оцинкованной стали
• Устойчивость к коррозии в агрессивных средах
• Жёсткая фиксация оборудования снижает риск отказов от вибраций
• Совместимость с линейкой аксессуаров FORT: монтажными рейками, цоколями, пластронами
• Длительный гарантийный срок - 5 лет

Ограничения применения

• Не предназначен для использования вне шкафов серии FORT
• Не обеспечивает электрическую изоляцию - требует соблюдения правил размещения токоведущих частей
• Не рекомендован для применений с постоянным воздействием открытого огня или химически активных паров (например, кислотных)
• Не заменяет монтажные рейки - служит базовой платой, на которую крепятся рейки и оборудование

Примеры использования

• Сборка силового шкафа НКУ на ток 3200 А в цехе металлургического предприятия
• Фиксация контроллеров и преобразователей частоты в системе управления конвейером
• Установка в шкафу автоматики для насосной станции с защитой IP54
• Монтаж распределительного щита в холодильном комплексе с высокой влажностью

Практические советы

• Перед монтажом проверьте, что внутренние размеры шкафа точно соответствуют 2000×1000 мм - отклонение более 2–3 мм затруднит установку
• Используйте оцинкованные болты M6 для крепления - другие материалы могут вызвать гальваническую коррозию
• При установке тяжёлых компонентов (например, частотных преобразователей) распределите вес равномерно по площади платы
• Для удобства обслуживания комбинируйте плату с регулируемыми монтажными рейками - это позволяет менять положение оборудования без сверления новых отверстий
• Не забудьте использовать пластронодержатели и защитные пластроны, если шкаф работает в доступной зоне - это повышает безопасность персонала
