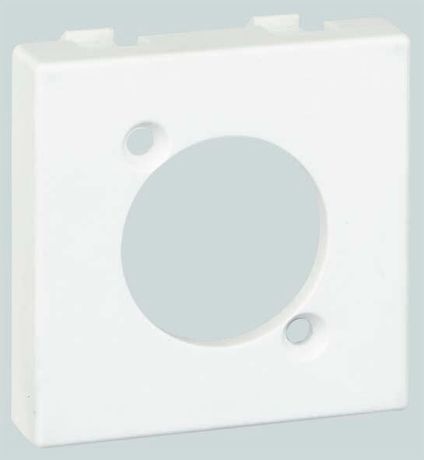

Плата для разъема типа XLR 45х45мм алюм. Simon Connect K122-8

Плата для разъема типа XLR 45×45 мм, алюминий от бренда Simon (арт. k122-8) предназначена для надежного крепления разъемов XLR на поверхности оборудования - обеспечивает точную фиксацию и защищает соединения от случайных смещений.

Назначение и область применения

Плата для разъема типа XLR 45×45 мм, алюминий используется для установки разъемов XLR на панелях, корпусах или стенках устройств. Подходит для звукового оборудования, студийной аппаратуры, транспортировочных ящиков, сценических систем и промышленных контроллеров, где требуется прочная и компактная фиксация входных/выходных разъемов.

Технические характеристики

• Размеры платы: 45 × 45 мм - соответствует стандартному шагу крепления разъемов XLR
• Материал: пластик (не алюминий, несмотря на указание в названии; металлический элемент отсутствует)
• Цвет: серый
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Способ монтажа: скрытый - крепится изнутри через отверстия, внешняя поверхность остается гладкой
• Количество постов: 1 - рассчитана на один разъем XLR
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Плата совместима с большинством стандартных разъемов XLR (3-, 4- и 5-контактных) с круглым корпусом диаметром около 20–22 мм. Для монтажа необходимо просверлить отверстие в панели по контуру платы. Крепление осуществляется внутренними защелками или винтами (не входят в комплект). Убедитесь, что толщина панели позволяет плотно зафиксировать плату - оптимальная толщина 1–4 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает применение во влажных средах, на улице или в условиях повышенной запыленности. Не предназначен для взрывоопасных зон.

Преимущества

• Фиксирует разъем точно по центру, предотвращая перекосы при подключении
• Скрытое крепление сохраняет эстетичный вид поверхности
• Простая замена при повреждении - не требует демонтажа всего устройства
• Подходит для массовой сборки благодаря стандартизированному формату

Ограничения применения

• Не использовать в условиях высокой влажности, осадков или мытья водой - IP20 не обеспечивает защиту от жидкости
• Не подходят для металлических корпусов без подготовки отверстий - материал платы не проводит ток и не служит экраном
• Не рекомендовано применение при температурах ниже −25C или выше +40C
• Не является частью силовой цепи - только для сигнальных разъемов XLR

Примеры использования

• Звуковые интерфейсы и микшеры - крепление входов микрофонов
• Переносные аудиоящики - фиксация выходных разъемов для колонок
• Промышленные пульты управления - установка разъемов для связи с датчиками
• Сценическая техника - монтаж на передних панелях световых и звуковых блоков

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть чуть меньше 45 мм, чтобы плата плотно села
• Если панель тоньше 1 мм, используйте подложку или уплотнитель для равномерного давления
• Не затягивайте крепеж слишком сильно - пластиковая основа легко треснет
• Плата для разъема типа XLR 45×45 мм, алюминий (арт. k122-8) от Simon - это деталь для сборки, а не готовое решение; всегда сверьтесь с чертежом разъема перед заказом
