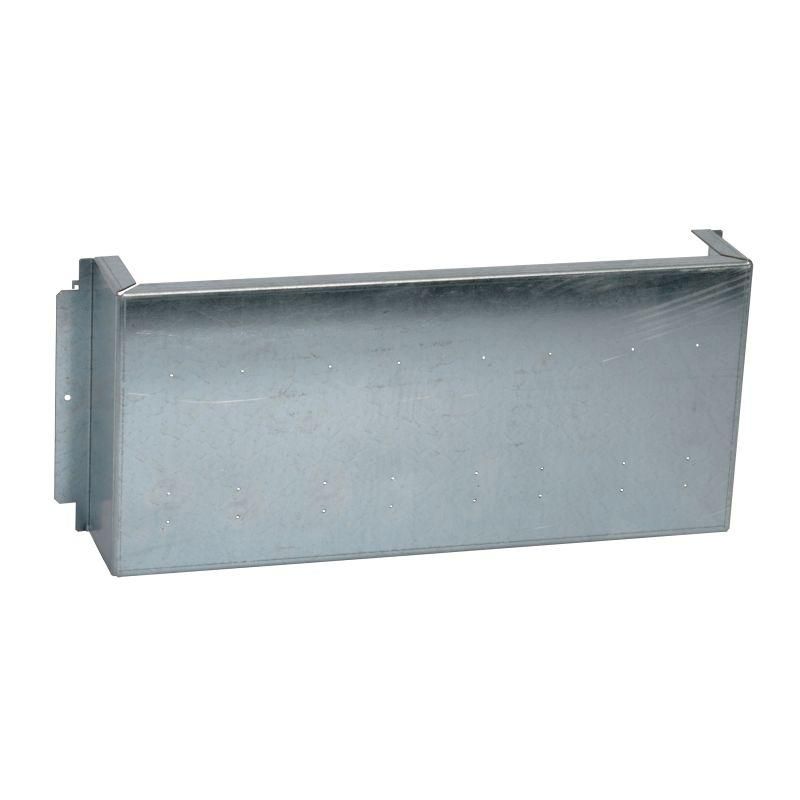

Плата для вертикального АВ 630 4P 24M Leg 338724 Legrand

Плата для вертикального автоматического выключателя 630 А 4P 24M от Legrand Euro предназначена для надёжной фиксации и правильной установки автоматических выключателей серии XL3 S в распределительных щитах. Артикул 338724 обеспечивает совместимость с оборудованием Legrand и упрощает сборку шкафов в промышленных условиях.

Назначение и область применения

Плата используется для монтажа вертикально установленных автоматических выключателей на ток 630 А с четырьмя полюсами. Она служит основой для компактной и упорядоченной сборки силового оборудования в щитах управления, распределительных пунктах и промышленных панелях. Подходит для систем, где важна плотная упаковка аппаратов и доступ к контактам с передней стороны.

Технические характеристики

• Тип изделия: плата для крепления автоматических выключателей
• Номинальный ток: до 630 А
• Число полюсов: 4P
• Материал: сталь
• Защитное покрытие: оцинкованное - защищает от коррозии в средах с повышенной влажностью
• Перфорация: есть - позволяет крепить плату к стенкам шкафа болтами или заклёпками
• Совместима с сериями: Legrand XL3 S

Совместимость и монтаж

Плата 338724 рассчитана исключительно на автоматические выключатели Legrand серии XL3 S. Установка выполняется путём фиксации платы к металлическому корпусу щита через перфорированные отверстия. Выключатель вставляется в плату сверху - он защёлкивается механически, без дополнительных креплений. Обязательно проверьте, что глубина шкафа соответствует габаритам выключателя - плата не увеличивает требуемый свободный объём.

Безопасность и стандарты

Плата изготовлена из стали с оцинкованным покрытием, что соответствует требованиям к электроизоляционным элементам в промышленном оснащении. Сама плата не является токоведущим элементом - она лишь обеспечивает механическую фиксацию. Соответствие нормам IEC/EN 61439 соблюдается при условии правильной установки выключателей Legrand XL3 S.

Преимущества

• Упрощает сборку: все выключатели крепятся на одной жёсткой основе, снижая риск перекоса контактов
• Обеспечивает равномерную нагрузку на раму выключателя - продлевает срок службы механизма
• Оцинкованное покрытие повышает долговечность в агрессивных средах
• Перфорация позволяет легко адаптировать расположение платы внутри любого типоразмера шкафа

Ограничения применения

• Не подходит для горизонтального монтажа - только вертикальная установка
• Работает только с выключателями Legrand XL3 S; несовместима с аналогами других брендов
• Не предназначен для установки вне герметичных или защищённых шкафов - не имеет защиты IP
• Не заменяет заземление или клеммы - требует отдельного подключения PE-проводника

Примеры использования

• Промышленные панели управления насосными станциями
• Щиты питания конвейерных линий на заводах
• Распределительные устройства в пищевой и химической промышленности
• Аппаратные комнаты с высокой влажностью воздуха

Практические советы

• Перед монтажом проверьте, чтобы отверстия в шкафе точно совпадали с перфорацией платы - используйте шаблон
• Избегайте перегрузки платы: максимальная нагрузка - один выключатель 630 А 4P на место
• При использовании в сырых помещениях дополнительно контролируйте целостность цинкового слоя - при повреждении обработайте кромки антикоррозийным составом
• Плата 338724 не требует обслуживания, но её следует периодически осматривать на предмет деформаций после аварийных отключений
