Плата монтажная для DMX3 типоразмера 1 фиксированного/выкатного исполнения 3П/4П 24M - 339143 Legrand

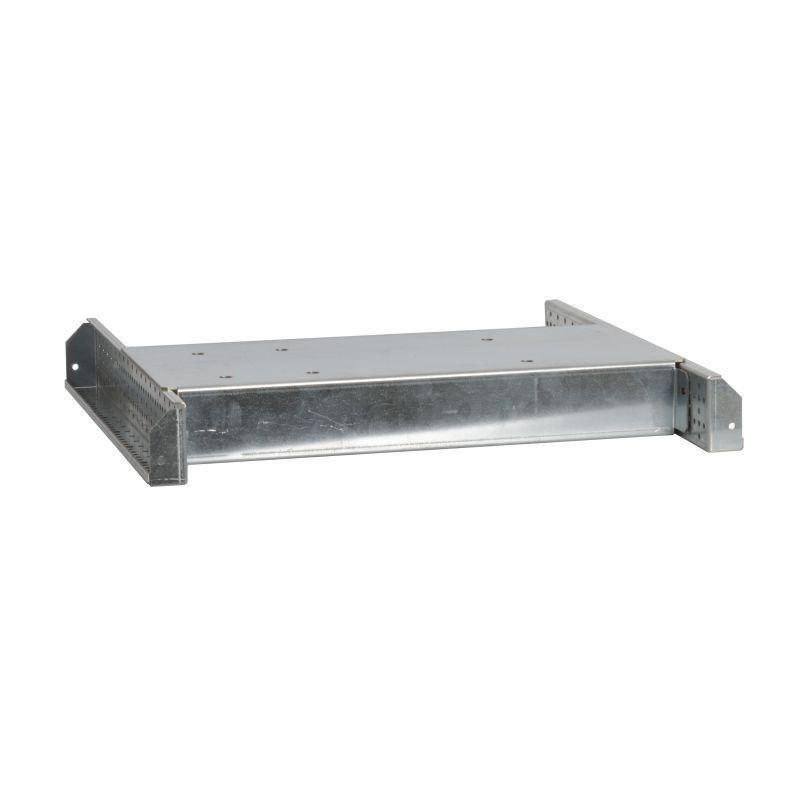

Плата монтажная для DMX3 типоразмера 1 фиксированного/выкатного исполнения 3П/4П 24M от Legrand Euro - элемент крепления для компактной установки модульных устройств в распределительных щитах. Артикул 339143 совместим с сериями XL3 S и используется там, где важна жесткая фиксация и долговечность.

Назначение и область применения

Плата предназначена для монтажа автоматических выключателей, УЗО, реле и других модульных устройств стандарта DIN 35 мм. Подходит для сборки щитов в промышленных объектах, офисах, жилых зданиях и на производстве. Фиксированное и выкатное исполнение позволяет выбирать вариант установки в зависимости от доступа к оборудованию.

Технические характеристики

• Тип изделия: плата монтажная
• Типоразмер: 1
• Исполнение: фиксированное / выкатное
• Количество полюсов: 3П / 4П
• Ширина: 24 М (модулей DIN)
• Материал: сталь
• Защитное покрытие: оцинкованное
• Перфорация: есть - для крепления саморезами или болтами

Совместимость и монтаж

Плата совместима с модульными устройствами серии XL3 S и другими изделиями, соответствующими стандарту DIN EN 60715. Крепится к стенке шкафа с помощью перфорированных отверстий. Для фиксированного варианта - устанавливается жестко; для выкатного - требует наличия направляющих и специальных кронштейнов (не входят в комплект). Диапазон рабочих температур - от -25C до +55C.

Безопасность и стандарты

Произведена из стали с цинковым покрытием, что обеспечивает коррозионную стойкость. Соответствует требованиям к механической прочности и электробезопасности для внутренних электроустановок. Не является токоведущим элементом - не подлежит проверке на пробивное напряжение.

Преимущества

• Высокая жесткость конструкции благодаря стальной основе - предотвращает деформацию при нагрузках
• Цинкование защищает от ржавчины даже в условиях повышенной влажности
• Перфорация упрощает монтаж в любых типах шкафов - металлических, пластиковых, деревянных
• Поддерживает одновременную установку до 24 модулей - оптимально для плотной компоновки

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не работает как теплорассеивающий элемент - не заменяет радиаторы при высоких токах
• Выкатное исполнение требует дополнительных компонентов (направляющие, фиксаторы), которые не входят в комплект
• Не совместима с немодульным оборудованием (например, старые реле, трансформаторы)

Примеры использования

• Управление освещением в административном здании - установка 8 УЗО и 16 автоматов
• Щит управления конвейером на заводе - фиксированная плата с 24 модулями для контакторов и термореле
• Распределительный щит многоквартирного дома - выкатная плата для удобного обслуживания счетчиков и автоматов

Практические советы

• При выборе между фиксированным и выкатным исполнением учтите частоту обслуживания: выкатное удобнее для часто используемых устройств
• Проверьте глубину шкафа - плата занимает около 100–120 мм, не забудьте про зазоры для проводов
• Для надежного крепления используйте саморезы M4 или M5, подходящие по длине к толщине стенки шкафа
• Не затягивайте крепления слишком сильно - это может повредить резьбу в оцинкованной стали
• Артикул 339143 и модель Legrand Euro PLATA DMX3 24M - один и тот же продукт; сверьте номер при заказе
