Плата вертикальная DPX3 250 3P 24M Leg 338423 Legrand

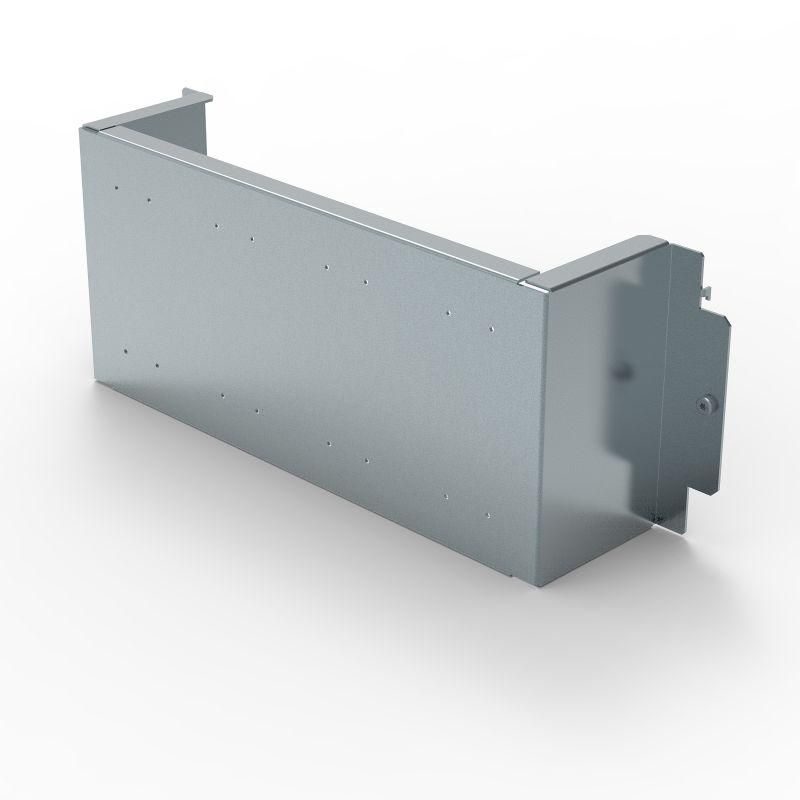

Плата вертикальная DPX3 250 3P 24M от Legrand - элемент кабельной системы для фиксации и распределения проводов в шкафах управления. Продукт из серии XL3 S сочетает прочную стальную основу с оцинкованным покрытием, обеспечивая надежность в промышленной среде.

Назначение и область применения

Плата вертикальная DPX3 250 3P 24M предназначена для монтажа кабелей и проводов внутри электрических шкафов. Подходит для систем автоматизации, панелей управления, промышленного оборудования. Вертикальная форма позволяет компактно организовать трассировку кабелей, снижая риск перегибов и запутывания. Используется там, где требуется упорядоченный вывод проводов от устройств на DIN-рейках.

Технические характеристики

• Тип изделия: плата вертикальная
• Размер: 250 мм высотой, 3-полюсная конфигурация (3P)
• Материал корпуса: сталь
• Защитное покрытие: оцинкованное - повышает коррозионную стойкость
• Перфорация: есть - позволяет крепить плату к стенкам шкафа болтами или саморезами
• Артикул: 338423
• Серия: XL3 S от Legrand

Совместимость и монтаж

Плата вертикальная DPX3 250 3P 24M совместима со шкафами серии XL3 S от Legrand, а также с другими шкафами, имеющими стандартный шаг крепления. Перфорация выполнена с интервалом, соответствующим типовым требованиям к монтажу. Для установки используйте крепеж M4–M6. Установка осуществляется на боковые стенки шкафа - плата располагается параллельно DIN-рейкам. Обязательно проверьте зазор между платой и соседними элементами - минимальный зазор 10 мм для свободного прохода кабелей.

Безопасность и стандарты

Изделие соответствует общепринятым нормам безопасности для электрооборудования. Оцинкованное покрытие защищает от окисления, что продлевает срок службы в условиях повышенной влажности. Нет открытых токоведущих частей - безопасна при обслуживании. Соответствие стандартам IEC/EN 61439 не указано производителем, поэтому не применяйте в качестве основного коммутационного элемента.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии - оцинкование выдерживает длительную эксплуатацию в цехах
• Готовые отверстия позволяют быстро закрепить плату без сверления
• Совместима с комплектующими серии XL3 S - легко интегрируется в существующую систему
• Экономит место в шкафу - вертикальная ориентация освобождает горизонтальное пространство

Ограничения применения

• Не предназначен для прямого крепления силовых кабелей большого сечения - используется только для фиксации и организации проводов
• Не имеет защиты IP - не применяется во внешних или влажных помещениях без дополнительной герметизации шкафа
• Не заменяет DIN-рейку - требует наличия других элементов для монтажа аппаратов
• Подходит только для внутреннего монтажа в электрических шкафах

Примеры использования

• Фиксация сигнальных проводов от датчиков и реле в пультах управления станков
• Организация кабелей связи в системах АСУ ТП
• Распределение слаботочных линий в щитах HVAC
• Запасной вариант для модернизации старых шкафов, где нужна дополнительная точка крепления проводов

Практические советы

• Выбирайте эту плату, когда нужно убрать хаотичные провода с передней части шкафа - она идеально работает рядом с DIN-рейками
• Проверяйте посадочные отверстия перед заказом - они должны совпадать с вашим шкафом. Размеры крепежа: М4–М6
• Не перегружайте плату - максимальная нагрузка на кабели зависит от качества крепления, а не от материала
• Плата вертикальная DPX3 250 3P 24M лучше всего использовать в комплексе с другими элементами серии XL3 S - так достигается единый стиль и совместимость всех компонентов
• При необходимости можно дополнительно смазать крепеж антикоррозийным составом - особенно в агрессивных средах
