Монтажная панель для DPX3 250 - крепления на рейку DIN или монтажную плату 3П 4П | 421072 Legrand

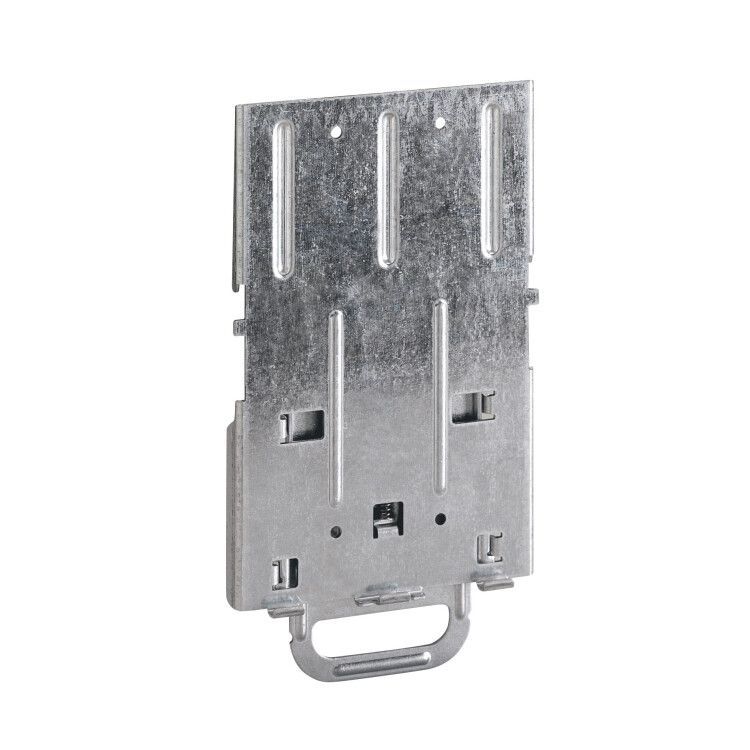

Пластина для монтажа на рейку DPX3 250 от Legrand — это металлическая опора для фиксации аппаратов на DIN-рейке 35 мм. Применяется в распределительных щитах, автоматизированных системах управления и промышленном оборудовании. Артикул 421072 соответствует серии DPX3.

Назначение и область применения

Пластина для монтажа на рейку DPX3 250 предназначена для надёжного крепления устройств, которые сами не имеют встроенного механизма крепления на DIN-рейку. Подходит для установки реле, модулей ввода/вывода, преобразователей частоты, терморегуляторов и других компактных элементов. Обеспечивает жёсткую и устойчивую фиксацию в условиях вибраций и механических нагрузок. Часто используется в промышленной автоматизации, на конвейерах, в системах контроля технологических процессов.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм — совместима со стандартными рейками по ГОСТ IEC 60715
• Материал: сталь — обеспечивает прочность и долговечность, устойчива к деформациям
• Тип адаптера: прямолинейный — плоский профиль без изгибов, минимизирует габариты
• Род тока: переменный (AC) — не предназначен для работы с постоянным током напрямую, но не влияет на функциональность как крепёжный элемент
• Диапазон рабочих температур: от -5 до +70 °C — допустимо использование в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Пластина для монтажа на рейку DPX3 250 легко защёлкивается на DIN-рейку 35 мм без инструментов. Установка занимает несколько секунд: достаточно совместить выступы пластины с направляющими рейки и плотно придавить. Для фиксации оборудования на пластине используются болты или саморезы — в комплект они не входят. Размеры пластины рассчитаны под стандартные корпуса устройств серии DPX3. Перед монтажом проверьте, что ширина устройства не превышает ширину пластины — иначе возможна неустойчивость.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60715 для крепёжных элементов на DIN-рейках. Материал — сталь — не проводит ток, поэтому не создаёт риска замыкания. Однако пластина не является электроизолирующим элементом: все токоведущие части должны быть отделены от неё изоляцией. Не применяйте в средах с высокой коррозийной активностью (например, в морской зоне или химических цехах) без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Универсальная совместимость с любыми устройствами, имеющими крепёжные отверстия
• Простота установки и демонтажа — не требует специнструментов
• Стабильная фиксация даже при длительных вибрациях

Ограничения применения

• Не предназначена для внешней установки — не имеет защиты от влаги и пыли
• Работает только в пределах температурного диапазона -5…+70 °C; при более низких температурах материал становится хрупким
• Не подходит для крепления тяжёлых устройств свыше 5 кг — риск деформации
• Не экранирует электромагнитные помехи — не используйте рядом с чувствительной аппаратурой без дополнительного экрана

Примеры использования

• Фиксация реле времени в щите управления насосной станцией
• Установка модуля аналогового ввода в пульте автоматики конвейера
• Крепление преобразователя частоты малой мощности внутри шкафа
• Монтаж термостата в распределительном щите офисного здания

Практические советы

• Выбирайте пластины с запасом по длине — лучше взять чуть длиннее, чем минимально необходимый размер
• При использовании нескольких пластин на одной рейке соблюдайте интервал не менее 10 мм между ними — так легче доступ к крепёжу
• Закручивайте болты равномерно, чтобы не перекашивать пластину
• Для защиты от коррозии в сырых помещениях покройте края пластины антикоррозийным составом — но не затрагивайте контактную поверхность с рейкой
• Артикул 421072 — точный идентификатор для заказа запасных частей. Пластина DPX3 250 не взаимозаменяема с другими сериями Legrand без проверки геометрии.
