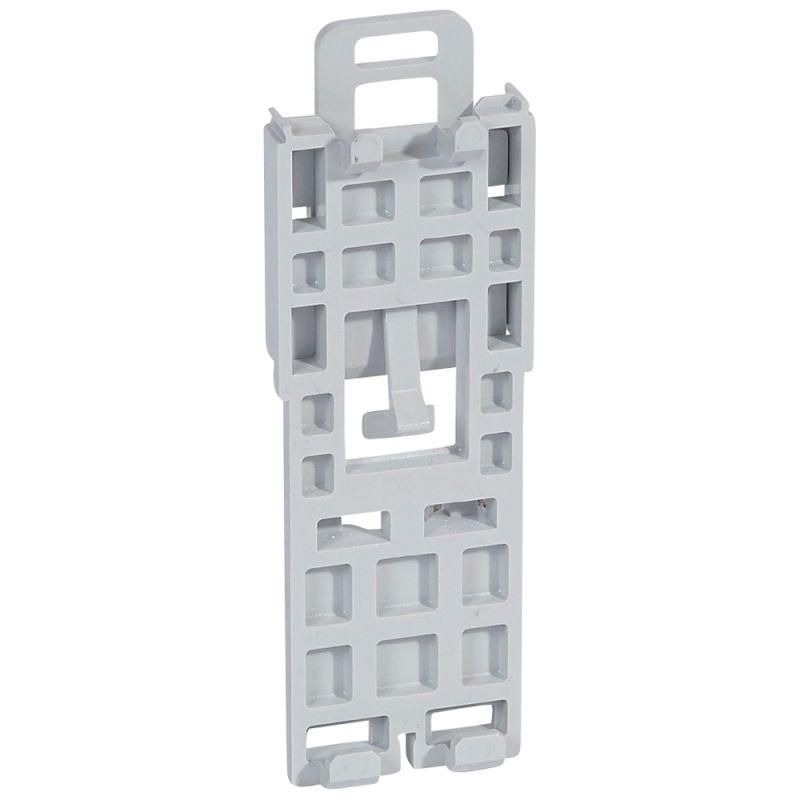

Плата монтажная DRX125 НА DIN 2П Leg 027190 Legrand

Плата монтажная на DIN 2-полюсная Legrand 027190 из серии DRX предназначена для компактного крепления двух устройств на din-рейке - например, автоматических выключателей или УЗО - обеспечивая надёжный электрический контакт между ними без дополнительной проводки.

Назначение и область применения

Плата монтажная на DIN 2-полюсная Legrand 027190 используется для соединения двух модульных аппаратов, установленных рядом наdin-рейке. Она заменяет внешние перемычки и упрощает сборку распределительных щитов. Подходит для бытовых, коммерческих и промышленных щитов, где требуется минимизация числа соединений и повышение надёжности цепи.

Технические характеристики

• Количество полюсов: 2
• Тип крепления: на DIN-рейку 35 мм
• Максимальный ток: до 40 А (по стандарту IEC 60947-7-1)
• Рабочее напряжение: до 480 В переменного тока
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: самозатухающий поликарбонат

Совместимость и монтаж

Плата совместима с любыми модульными устройствами шириной 17,5 мм (стандарт 1 модуль), которые устанавливаются на DIN-рейку. Для установки достаточно защёлкнуть плату в зазор между двумя соседними аппаратами - она фиксируется механически и одновременно создаёт электрический контакт через внутренние шины. Нельзя использовать с устройствами шириной более 17,5 мм, если они занимают два модуля каждый - плата рассчитана исключительно на одномерную установку.

Безопасность и стандарты

Плата соответствует требованиям IEC 60947-7-1 и EN 61439-1. Материал корпуса имеет класс горючести UL94 V-0. Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Устраняет необходимость вручную делать перемычки - снижает риск ошибок при монтаже
• Обеспечивает равномерный токовый поток между устройствами благодаря качественным медным контактам
• Экономит место внутри щита - не требует дополнительных клемм или проводов
• Легко демонтировать и заменить без отключения всей цепи

Ограничения применения

• Не предназначен для работы с постоянным током выше 125 В
• Не рекомендуется применять в условиях повышенной вибрации без дополнительной фиксации устройств
• Не следует использовать с устройствами, имеющими боковые выводы, перекрывающие зону установки платы
• Не подходит для высоких температур выше +60 C длительного действия

Примеры использования

• Соединение двух автоматических выключателей в группе освещения
• Подключение УЗО и дифференциального автомата в одном ряду
• Формирование пары для защиты однофазной нагрузки с общим входом
• Сборка щитов в жилых домах, офисах, малых производствах

Практические советы

• Перед установкой проверьте, что устройства плотно зафиксированы на рейке - слабый контакт может вызвать нагрев
• Не используйте силу при вставке - плата должна легко защёлкиваться; если не встаёт - проверьте шаг между устройствами
• Для удобства обслуживания лучше располагать плату между устройствами одного типа (например, два УЗО), чтобы не путать цепи
• При замене одного из устройств - отсоедините питание, затем просто вытащите старую плату и вставьте новую
