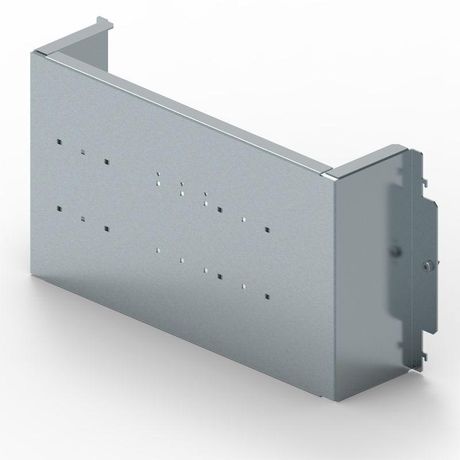

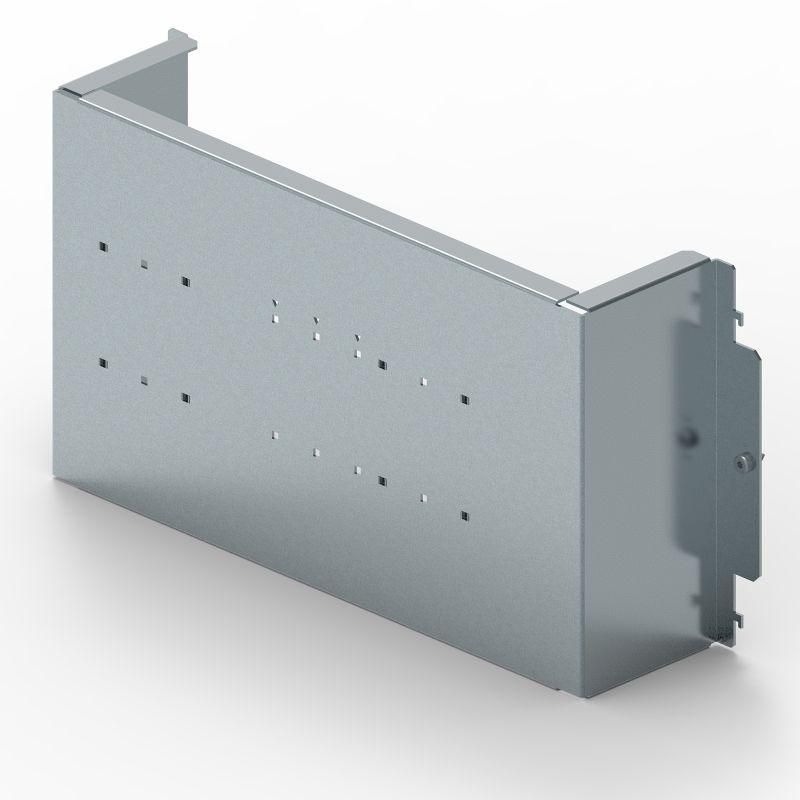

Плата вертикальная DPX-IS 250 3P/4P24M Leg 338922 Legrand

Плата вертикальная DPX-IS 250 3P/4P24M от Legrand - это металлическая крепёжная платформа для установки модульного оборудования в распределительных щитах. Продукт из серии XL3 S совмещает прочность стали с защитой от коррозии и подходит для компактной организации проводки в промышленных и коммерческих объектах.

Назначение и область применения

Плата вертикальная DPX-IS 250 3P/4P24M предназначена для фиксации автоматических выключателей, УЗО, реле и других модульных устройств в щитах. Её используют там, где требуется надёжный и упорядоченный монтаж - например, в промышленных щитах управления, системах освещения, на производстве и в офисных зданиях. Подходит для установки в шкафы с глубиной от 250 мм.

Технические характеристики

• Тип изделия: плата вертикальная
• Материал: сталь
• Защитное покрытие: оцинкованное
• Наличие перфорации: да - позволяет гибко располагать крепления
• Габариты: соответствует стандартным размерам серии XL3 S (высота 250 мм)
• Количество полюсов: 3P / 4P - поддерживает монтаж до четырёх модулей шириной 17,5 мм каждый
• Артикул: 338922

Совместимость и монтаж

Плата DPX-IS 250 3P/4P24M совместима со всеми стандартными DIN-рейками и модульными аппаратами Legrand и сторонних производителей, соответствующих нормам IEC 60947. Монтируется на боковые стенки щита с помощью саморезов через предварительно просверленные отверстия. Перфорация позволяет регулировать высоту расположения устройств - удобно при сборке смешанных групп нагрузок. Для крепления используйте болты M4 или саморезы с шагом 10–15 мм.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствует требованиям безопасности для электроустановок в соответствии с ГОСТ Р 50030.2 и IEC 61439. Напряжение и ток не ограничиваются конструкцией платы - эти параметры определяются установленными аппаратурой.

Преимущества

• Увеличивает плотность компоновки в щите за счёт вертикального расположения
• Перфорированная поверхность даёт свободу в размещении устройств
• Оцинкованное покрытие снижает риск коррозии даже в сырых помещениях
• Поддерживает стандартизированные решения серии XL3 S - легко заменить или расширить систему
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не используется как основание для тяжёлых силовых элементов (например, больших контакторов без дополнительной поддержки)
• Работает только с модульными устройствами шириной 17,5 мм; не подходит для крупногабаритных аппаратов
• Требует наличия достаточной глубины щита (минимум 250 мм)

Примеры использования

• Щит управления насосной станцией - крепление УЗО, тепловых реле и кнопочных постов
• Распределительный щит торгового центра - организация группы осветительных автоматов
• Производственный пульт - монтаж контроллеров, реле времени и сигнализаторов
• Обновление старого щита - замена сложной проводки на модульную систему с использованием DPX-IS 250 3P/4P24M

Практические советы

• Перед монтажом проверьте, чтобы внутренняя глубина щита была больше 250 мм - иначе плата не поместится
• Используйте пластиковые заглушки для открытых отверстий, если они не задействованы - это повышает безопасность
• При работе с несколькими платами одной серии (DPX-IS 250 3P/4P24M) соблюдайте одинаковый интервал между креплениями - так проще обслуживать щит
• Не затягивайте крепёж слишком сильно - оцинкованное покрытие может повредиться, что снизит срок службы
• Эта плата - часть системы XL3 S от Legrand; её можно сочетать с другими элементами этой серии для унифицированного дизайна щита
