Металлическая плата 200мм 24M - 339544 Legrand

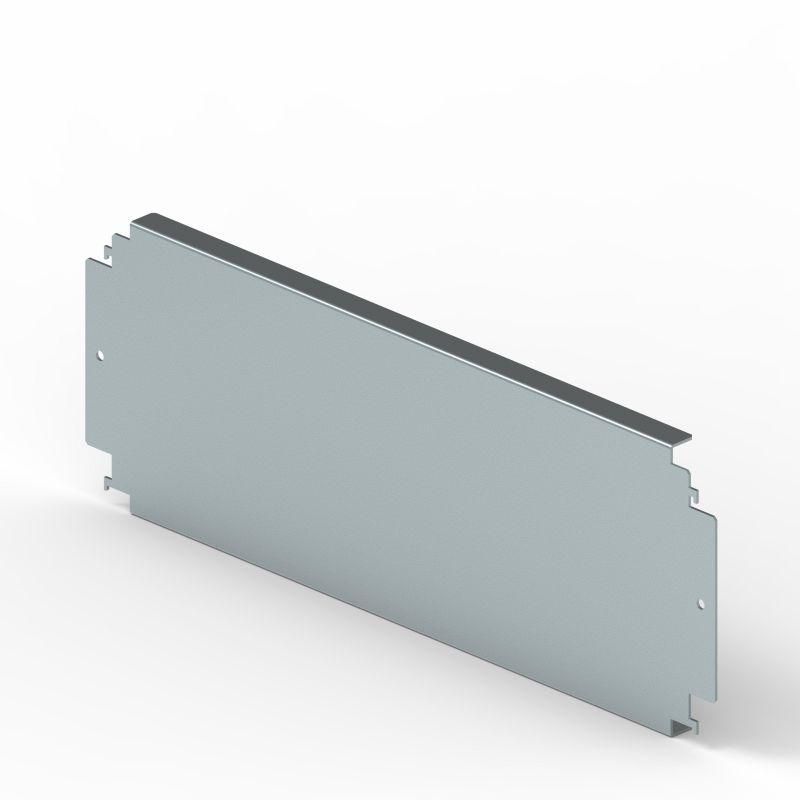

Плата металлическая 200 мм 24M от Legrand Euro - это прочный крепёжный элемент из оцинкованной стали, предназначенный для установки электрооборудования в распределительных щитах. Артикул 339544 относится к серии XL3 S и обеспечивает надёжную фиксацию модульных устройств на DIN-рейке.

Назначение и область применения

Плата металлическая 200 мм 24M используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в электрических шкафах. Её применяют в промышленных, коммерческих и жилых объектах там, где требуется компактная и устойчивая база для группировки аппаратов защиты. Подходит для сборки щитов по стандартам IEC 61439.

Технические характеристики

• Размер: 200 мм - длина платы, соответствует стандартному шагу монтажа для 24 модулей (18 мм каждый + зазоры)
• Материал: сталь - обеспечивает высокую механическую прочность и долговечность
• Защитное покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип изделия: плата - жёсткий основание для крепления модулей, не является DIN-рейкой, но совместима с ней

Совместимость и монтаж

Плата металлическая 200 мм 24M устанавливается внутри распределительного щита и служит опорой для модульных устройств. Для крепления используются саморезы или болты через предварительно просверленные отверстия. Совместима со всеми устройствами серии XL3 S от Legrand, которые имеют стандартизированные крепёжные отверстия. Не заменяет DIN-рейку - устройства должны крепиться напрямую к плате, а не к рейке.

Преимущества

• Высокая жесткость материала снижает риск деформации при нагрузках
• Оцинкованное покрытие продлевает срок службы в сырых помещениях
• Чётко заданная длина 200 мм позволяет точно рассчитывать количество мест под оборудование
• Поддерживает плотную компоновку до 24 модулей без перегрузки конструкции

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты
• Не работает как самостоятельная DIN-рейка; требует наличия крепёжных точек на корпусе оборудования
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых туманов - цинк может разрушаться
• Не подходит для монтажа тяжёлых устройств свыше 1,5 кг каждое без дополнительной поддержки

Примеры использования

• Установка группы автоматов и УЗО в этажном щите многоквартирного дома
• Фиксация контроллеров и реле на панели управления станком
• Сборка распределительного щита в офисе или производственном помещении с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что отверстия на оборудовании совпадают с расположением крепёжных отверстий на плате - допуск +-1 мм
• Используйте антивибрационные прокладки при установке чувствительных устройств, чтобы минимизировать передачу механических колебаний
• При необходимости увеличить число модулей - используйте несколько плат, установленных параллельно, а не последовательно
• Для удобства обслуживания оставляйте свободное пространство вокруг платы - не менее 50 мм с каждой стороны
• Артикул 339544 - единственный вариант этой модели в серии XL3 S; аналоги от других брендов могут иметь отличную геометрию креплений
