Металлическая плата 300мм 24M - 339545 Legrand

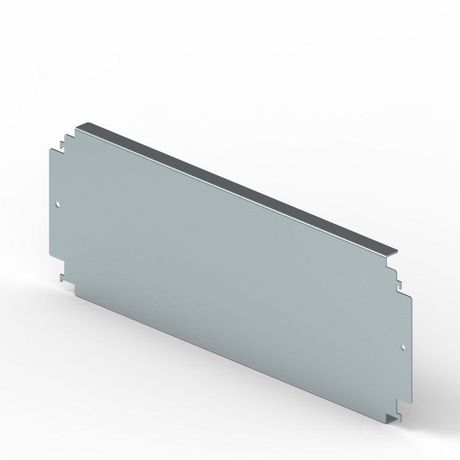

Плата металлическая 300 мм 24 модуля от Legrand Euro - это жесткий основной элемент для монтажа 24 модулей автоматических выключателей, УЗО и других устройств в распределительных щитах. Артикул 339545 из серии XL3 S обеспечивает надежную фиксацию компонентов и совместим с типовой конструкцией шкафов Legrand.

Назначение и область применения

Плата металлическая 300 мм 24 модуля служит базой для установки электрооборудования в распределительных щитах. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах, где требуется компактное и упорядоченное расположение до 24 модулей. Используется в паре с DIN-рейками и креплениями для автоматов, УЗО, реле и счетчиков.

Технические характеристики

• Размер: 300 мм - длина платы, соответствует стандартному шагу для 24 модулей (18 мм на модуль + зазоры)
• Материал: сталь - прочный и жесткий основание, устойчиво к деформациям при нагрузках
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип изделия: плата для монтажа - предназначена для крепления на стенку шкафа или раму, не является DIN-рейкой

Совместимость и монтаж

Плата металлическая 300 мм 24 модуля совместима с комплектующими серии XL3 S от Legrand. На ней предусмотрены стандартные отверстия под крепление к корпусу щита. Для установки модулей используются отдельные DIN-рейки, которые крепятся к плате с помощью специальных зажимов или саморезов. Диапазон допустимых толщин стенок шкафа - до 2 мм. Не рекомендуется использовать с нестандартными рейками или модулями другого стандарта (например, IEC 60715/EN 60715).

Преимущества

• Высокая механическая жесткость благодаря стальной основе - предотвращает провисание при большой массе оборудования
• Цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью (бассейны, подвалы, производственные цеха)
• Унифицированная форма - легко заменяется в существующих системах Legrand без переделки шкафа
• Поддерживает плотную компоновку - позволяет разместить все 24 модуля без перегрузки по теплу

Ограничения применения

• Не предназначен для наружного монтажа - не имеет защиты IP и не рассчитана на воздействие осадков
• Не работает как самостоятельный элемент - требует установки DIN-реек и креплений для модулей
• Не совместима с модулями шире 18 мм (например, некоторые старые модели или устройства с боковыми креплениями)
• Не используется в взрывоопасных зонах - материал и покрытие не сертифицированы для АЗО

Примеры использования

• Щит управления насосной станцией - 12 автоматов, 6 УЗО, 6 реле контроля температуры
• Распределительный щит многоквартирного дома - 24 модуля учета и защиты по этажам
• Шкаф автоматизации конвейера - компактная сборка с минимизацией габаритов

Практические советы

• Перед монтажом проверьте, что толщина стенки шкафа не превышает 2 мм - иначе крепеж не будет затягиваться плотно
• Используйте только DIN-рейки серии XL3 S - другие могут не совпадать по положению крепежных точек
• При установке большого числа мощных аппаратов (более 10 кА) убедитесь, что есть достаточное пространство для теплоотвода - плата не рассеивает тепло, она лишь фиксирует оборудование
• При замене поврежденной платы - используйте тот же артикул 339545, чтобы сохранить совместимость с остальным оборудованием Legrand
