Плата монтажная | FC37310 DKC ДКС

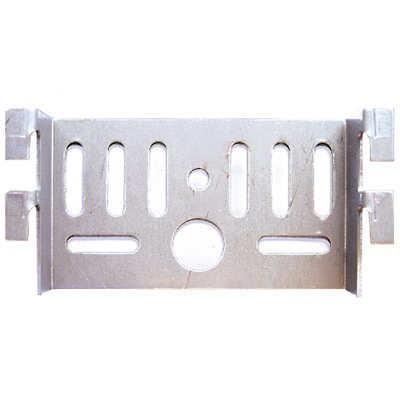

Плата монтажная DKC (ДКС) артикула fc37310 - металлический крепёжный элемент для установки ответвительных коробок и лотков на стены. Применяется в системах распределения электроэнергии и управления кабелями в промышленных и коммерческих объектах.

Назначение и область применения

Плата монтажная используется для фиксации ответвительных коробок и кабельных лотков высотой 50, 80 и 100 мм. Также подходит для крепления лотков с шириной основания до 150 мм. Элемент предназначен для монтажа на вертикальные поверхности - стены, перегородки, шкафы. Подходит для внутренних помещений с умеренным и холодным климатом.

Технические характеристики

• Габаритные размеры: 25 × 70 мм
• Материал: нержавеющая сталь толщиной 2 мм
• Тип крепления: винтовое (через отверстия для саморезов или болтов)
• Исполнение: поддерживает горизонтальное и вертикальное расположение
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Защитное покрытие: оцинковка горячим способом - повышает коррозионную стойкость

Совместимость и монтаж

Плата монтажная совместима с лотками и коробками, имеющими стандартную высоту 50–100 мм. Для монтажа используются обычные метизы M4–M6. Отверстия в плате рассчитаны под стандартные шаги крепления. Установка выполняется на прочной поверхности - бетон, кирпич, металл. Перед монтажом проверьте соответствие посадочного профиля лотка габаритам платы. Нельзя использовать для крепления тяжёлых конструкций свыше 150 мм в ширину или массой более 10 кг.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электромонтажных изделий. Материал - нержавеющая сталь - исключает риск возникновения искр и нагрева при контакте с токоведущими частями. Оцинкование обеспечивает безопасную работу в условиях повышенной влажности.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и материалу из нержавеющей стали
• Устойчивость к коррозии за счёт горячего цинкования - продлевает срок службы
• Гибкость установки: можно монтировать как горизонтально, так и вертикально
• Стандартные размеры обеспечивают совместимость с большинством популярных лотков и коробок

Ограничения применения

• Не применяется для наружной установки без дополнительной защиты от осадков
• Не рекомендуется для крепления лотков шириной более 150 мм - возможна деформация
• Не подходит для нагрузок выше 10 кг на одну точку крепления
• Не заменяет специализированные кронштейны для массивных шкафов или распределительных щитов

Примеры использования

• Фиксация ответвительной коробки на стене в цеху с высокой запылённостью
• Крепление кабельного лотка 80 мм в офисном здании с кондиционированием
• Установка на стену шкафа управления станком с помощью винтового крепления
• Монтаж в помещениях с колебаниями температуры - например, в логистических терминалах зимой

Практические советы

• Перед монтажом проверьте, что глубина отверстий в стене достаточна для выбранного крепежа
• При установке нескольких плат используйте уровень - даже небольшой перекос может затруднить последующую сборку лотков
• Для долговечности в местах с высокой влажностью дополнительно смажьте резьбу крепёжных элементов антикоррозийной смазкой
• Плата монтажная DKC fc37310 - часть серии F5 Combitech; она сочетается с другими компонентами этой серии, что упрощает комплексную сборку системы
