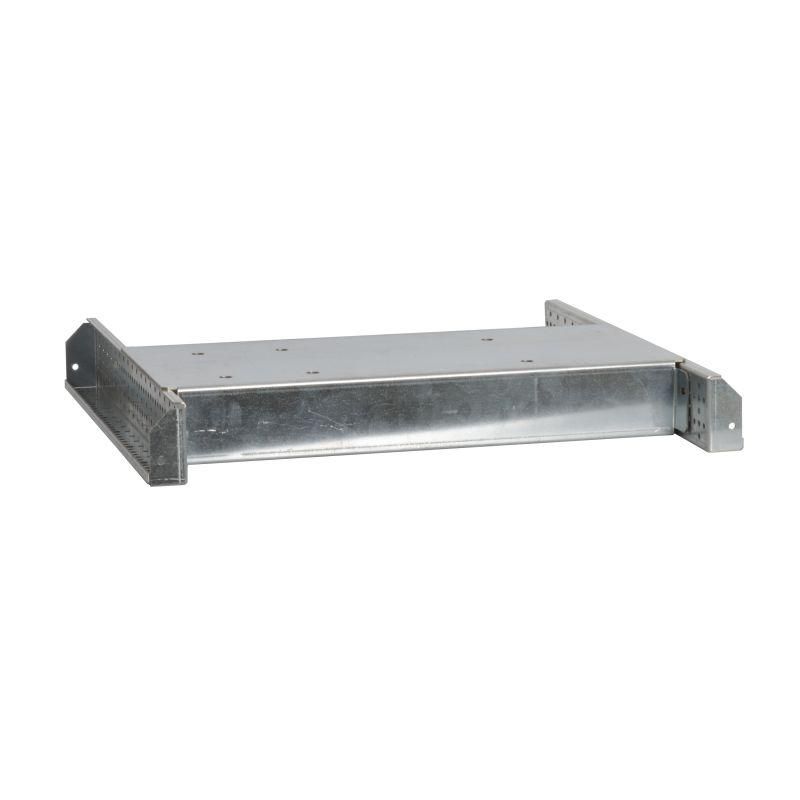

Плата монтажная для DMX3 типоразмера 2 фиксированного/выкатного исполнения 3П/4П 36M - 339185 Legrand

Плата монтажная для DMX3 типоразмера 2 фиксированного/выкатного исполнения 3П/4П 36M от Legrand Euro - элемент крепления для модульной аппаратуры в распределительных щитах, обеспечивающий жесткую и надёжную установку устройств типа DMX3. Артикул 339185 совместим с сериями XL3 S и используется там, где важна точность расположения и долговечность монтажа.

Назначение и область применения

Плата предназначена для фиксации модульных устройств серии DMX3 - например, автоматических выключателей, УЗО, реле - в шкафах управления. Подходит для систем освещения, промышленного оборудования, систем автоматизации. Обеспечивает устойчивую базу для компактного и организованного монтажа в условиях повышенной вибрации или частых обслуживаний.

Технические характеристики

• Тип изделия: плата монтажная
• Типоразмер: 2 (для устройств DMX3)
• Исполнение: фиксированное / выкатное - позволяет выбирать способ крепления в зависимости от доступа к щиту
• Количество полюсов: 3П / 4П - соответствует количеству модулей устройства
• Размер: 36 М (модулей) - поддерживает установку до 36 стандартных модулей шириной 17,5 мм каждый
• Материал: сталь
• Защитное покрытие: оцинкованное - повышает коррозионную стойкость в средах с высокой влажностью
• Перфорация: да - есть отверстия для крепления к DIN-рейке и стенкам шкафа

Совместимость и монтаж

Плата совместима исключительно с модулями серии DMX3 от Legrand. Для установки требуется DIN-рейка стандарта EN 60715. Крепление осуществляется через перфорированные отверстия на задней поверхности платы - болтами или саморезами. Выкатное исполнение требует наличия направляющих в шкафу, чтобы обеспечить свободный выдвижение. Фиксированное исполнение применяют там, где доступ к оборудованию ограничен.

Безопасность и стандарты

Плата изготовлена в соответствии с требованиями к механической прочности и электробезопасности, применяемым для комплектующих распределительных устройств. Соответствует нормам IEC 61439 для сборочных единиц. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлическими деталями.

Преимущества

• Высокая жёсткость конструкции из стали предотвращает деформацию при нагрузках
• Оцинкование увеличивает срок службы в агрессивных средах - цехах, подвалах, на улице
• Гибкость исполнения (фиксированное/выкатное) адаптирует плату под разные условия сервиса
• Чёткая привязка к стандартному шагу модулей (17,5 мм) гарантирует правильное расположение всех устройств

Ограничения применения

• Не подходит для модулей других серий - только DMX3
• Не предназначен для установки вне закрытых шкафов - не имеет защиты IP
• Не рекомендуется использовать в местах с постоянным воздействием кислот, щелочей или солевых туманов - оцинковка защищает, но не является полноценной антикоррозийной обработкой для экстремальных условий
• Максимальная нагрузка - 36 модулей; превышение может вызвать прогиб и нарушение контактов

Примеры использования

• Установка в щите управления конвейерной линией - фиксированная плата для стационарного доступа
• Щит автоматики здания - выкатная плата для удобного обслуживания УЗО и автоматов
• Распределительный пункт на объекте с высокой влажностью - оцинкованная плата против ржавчины

Практические советы

• Проверьте перед монтажом, что глубина шкафа достаточна для выкатного варианта - минимум 250–300 мм
• При использовании нескольких плат рядом - соблюдайте минимальный зазор между ними (не менее 10 мм) для теплоотвода и доступа
• Не используйте силовые инструменты при затяжке крепёжа - переусилие может повредить резьбу в перфорации
• Артикул 339185 - это часть системы Legrand XL3 S; для полноты комплекта проверьте наличие совместимых DIN-реек и крышек
