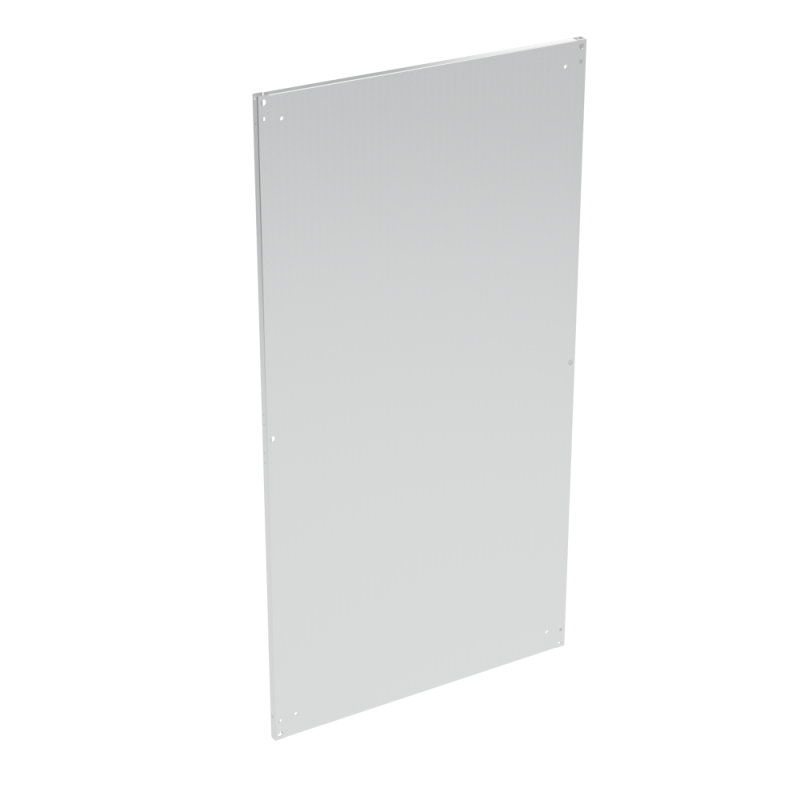

Плата монтажная для шкафов OptiBox M 2000x300мм КЭАЗ 306737

Плата монтажная для шкафов OptiBox M 2000x300 мм КЭАЗ - это прочная основа для установки оборудования внутри распределительных шкафов серии OptiBox M. Изготовлена из оцинкованной стали, выдерживает значительные нагрузки и обеспечивает надёжную фиксацию компонентов в промышленных условиях.

Назначение и область применения

Плата монтажная для шкафов OptiBox M 2000x300 мм КЭАЗ используется для крепления автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств внутри шкафов управления. Подходит для промышленного оснащения: станков, конвейеров, систем автоматизации, энергообъектов и объектов ЖКХ. Применяется исключительно в составе шкафов серии OptiBox M.

Технические характеристики

• Размеры: 2000 мм (высота) × 300 мм (ширина)
• Материал: оцинкованная сталь
• Толщина материала: 2–3 мм
• Максимальная нагрузка: 600 кг
• Покрытие: оцинкованное - защищает от коррозии
• Шаг регулировки по глубине: 25 мм
• Тип крепления: боковая загрузка - позволяет устанавливать плату в уже собранный шкаф

Совместимость и монтаж

Плата монтажная для шкафов OptiBox M 2000x300 мм КЭАЗ совместима только с корпусами серии OptiBox M. Установка осуществляется через боковые направляющие - плата вставляется в шкаф сбоку, что упрощает монтаж на готовых сборках. Для фиксации используются стандартные крепёжные отверстия, соответствующие габаритам шкафа. Регулировка по глубине с шагом 25 мм позволяет точно выставить положение платы относительно передней панели шкафа.

Преимущества

• Высокая механическая прочность благодаря толщине 2–3 мм и материалу из оцинкованной стали
• Устойчивость к коррозии - оцинкованное покрытие продлевает срок службы даже во влажной среде
• Возможность боковой загрузки снижает время монтажа и позволяет заменить плату без демонтажа всего шкафа
• Гибкая регулировка по глубине упрощает точную настройку расположения оборудования
• Поддержка нагрузки до 600 кг - позволяет устанавливать тяжёлое оборудование без риска деформации

Ограничения применения

• Не предназначена для самостоятельного использования - требует наличия шкафа серии OptiBox M
• Не рекомендуется применять вне закрытых щитовых помещений - не имеет защиты от внешних воздействий (IP-класс не указан)
• Не подходит для высоких температур выше +40 C - материал сохраняет прочность в пределах нормальных условий эксплуатации
• Запрещено сверление или модификация поверхности - нарушает целостность оцинкованного слоя и снижает коррозионную стойкость

Примеры использования

• Фиксация силового оборудования на промышленном конвейере в пищевой отрасли
• Установка частотных преобразователей и тепловых реле в шкафу управления насосной станцией
• Размещение автоматических выключателей и коммутационных аппаратов в распределительном щите здания
• Использование в качестве базовой платы для модульной системы автоматизации в цехе

Практические советы

• Перед монтажом проверьте соответствие размеров платы внутренним габаритам шкафа - допуск по ширине 300 мм жёстко задан
• При использовании тяжёлых элементов (например, больших АВ или трансформаторов) равномерно распределяйте нагрузку по всей площади платы
• При необходимости перестановки оборудования используйте регулировку по глубине - это удобнее, чем снятие и переустановка всей платы
• Не применяйте болты с острыми кромками - они могут повредить оцинкованное покрытие; предпочтительны болты с пластиковыми или резиновыми втулками
• Артикул 306737 - единственный номер для заказа этой конкретной платы. Не путайте с другими размерами OptiBox M - например, 1800×300 мм или 2000×400 мм
