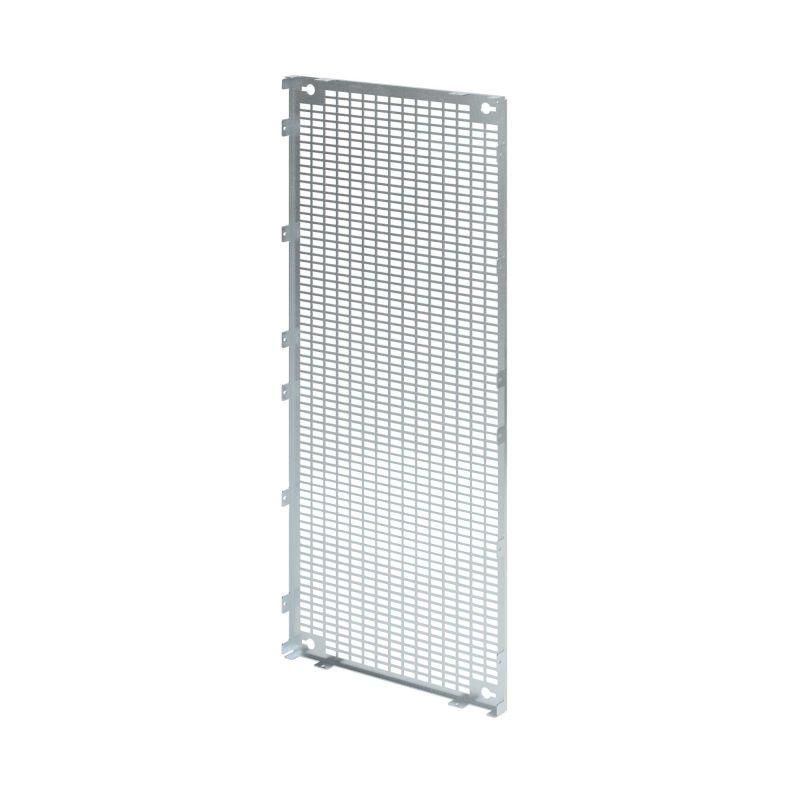

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 2000x800 мм | R5LPP2008 DKC ДКС

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 2000x800 мм от DKC (ДКС) - элемент для крепления электрооборудования внутри силовых шкафов. Артикул r5lpp2008 соответствует перфорированному исполнению серии R5LPP, предназначен для компактной и надёжной организации внутреннего пространства шкафа. Эта плата используется там, где важны скорость сборки, заземление и гибкость расположения устройств.

Назначение и область применения

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 2000x800 мм служит основой для крепления автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов управления. Подходит для установки на боковой стенке шкафа - позволяет эффективно использовать вертикальное пространство, особенно когда передняя панель занята. Применяется в промышленных щитах: на станках, конвейерах, системах автоматизации, в распределительных пунктах.

Технические характеристики

• Размеры: 2000 мм (высота) × 800 мм (ширина)
• Материал: оцинкованная сталь, толщина 2 мм
• Исполнение: перфорированное (серия R5LPP)
• Тип крепления: универсальный - подходит для полной и промежуточной высоты шкафа
• Заземление: обеспечивается через контакт с корпусом шкафа при монтаже
• Артикул: r5lpp2008
• Серия: RAM block
• Производитель: DKC (ДКС)

Совместимость и монтаж

Плата совместима со шкафами серии CQE, имеющими подходящую боковую поверхность. Крепится болтами к раме шкафа - не требует сварки или специальных инструментов. Перфорация выполнена с шагом, соответствующим стандартным крепёжным элементам. Для фиксации оборудования используйте клипсы C KLIP - они обеспечивают прочное и удобное крепление без необходимости просверливания отверстий в самих устройствах. Комплект включает саму плату и необходимые крепёжные детали - дополнительные аксессуары не нужны для базового монтажа.

Безопасность и стандарты

Материал - оцинкованная сталь - устойчив к коррозии и обеспечивает долговечность в условиях повышенной влажности. Металлическая конструкция гарантирует надёжное заземление всех смонтированных устройств при правильной установке. Соответствует требованиям к электромагнитной совместимости и механической прочности, характерным для промышленного оборудования. Сертификаты не указаны - проверьте документацию производителя для конкретных нормативов.

Преимущества

• Высокая жесткость благодаря толщине 2 мм - не деформируется под нагрузкой
• Перфорация позволяет легко менять расположение оборудования без доработки
• Универсальная система крепления - подходит для любых типов шкафов CQE
• Автоматическое заземление через металлический корпус шкафа снижает риск возникновения потенциала
• Поддержка стандартизированных клипс C KLIP - ускоряет сборку и замену модулей

Ограничения применения

• Не предназначена для установки на лицевую или заднюю панель - только на боковые стенки
• Не подходит для оборудования массой более 40 кг на одну точку крепления - требуется дополнительная поддержка
• Не защищена от внешних воздействий - должна использоваться только внутри закрытого шкафа
• Не применяется в взрывоопасных средах - отсутствуют сертификаты ATEX/IECEx
• Не рассчитана на работу при температуре выше +60 C - возможна потеря антикоррозийных свойств

Примеры использования

• Крепление автоматических выключателей и контакторов в шкафе управления насосной станцией
• Размещение PLC и I/O-модулей на боковой стороне шкафа в цехе с ограниченным пространством
• Фиксация преобразователей частоты и терморегуляторов в системе вентиляции
• Организация проводки и клеммных колодок в распределительном щите на объекте ЖКХ

Практические советы

• Проверьте посадочные размеры оборудования - убедитесь, что крепёжные отверстия совпадают с перфорацией (стандартный шаг 19,05 мм)
• Используйте только клипсы C KLIP для фиксации - другие крепления могут повредить перфорацию или не обеспечить достаточную жёсткость
• При монтаже на промежуточную высоту шкафа - дополнительно закрепите нижний край платы для предотвращения прогиба
• Не забудьте удалить острые края после резки перфорации - используйте напильник или защитные накладки
• Для больших шкафов (>2000 мм) рекомендуется устанавливать две плиты параллельно - равномерно распределяйте нагрузку
• Артикул r5lpp2008 - это именно перфорированная версия; если нужна сплошная плита - выбирайте R5LPS
