Плата расширения Энкодера 24В для К740 - EC-K740-PG3 IEK

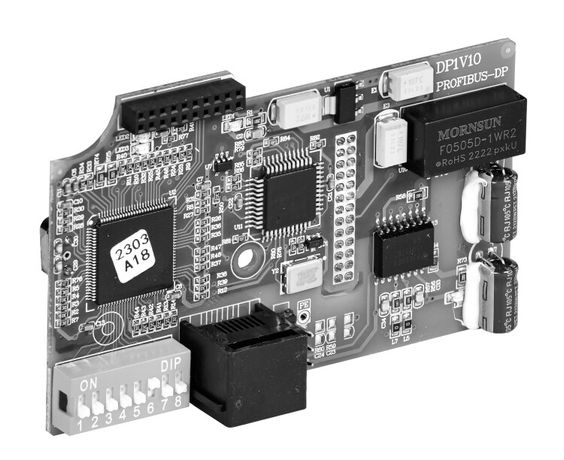

Плата расширения энкодера 24В от ONI (IEK), артикул ec-k740-pg3, предназначена для подключения энкодера к частотному преобразователю К740, обеспечивая точную обратную связь по положению и скорости двигателя.

Назначение и область применения

Плата расширения энкодера 24В используется для подключения энкодера с питанием 24 В постоянного тока к частотным преобразователям серии К740. Она позволяет передавать сигналы обратной связи от энкодера - например, количество импульсов, направление вращения - в контроллер ПЧ, что необходимо для замкнутых систем управления движением. Применяется там, где требуется высокая точность позиционирования: на станках с ЧПУ, конвейерных линиях, упаковочном оборудовании, роботизированных модулях.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока
• Назначение: интерфейс между энкодером и ПЧ К740
• Поддерживает энкодеры с выходом типа A/B/Z (инкрементальные)
• Не содержит собственного источника питания - использует внешнее питание 24 В
• Максимальная частота входных импульсов: соответствует требованиям ПЧ К740 (до 500 кГц, согласно документации ONI)

Совместимость и монтаж

Плата ec-k740-pg3 совместима исключительно с частотными преобразователями К740 от ONI (IEK). Для установки её необходимо вставить в специальный слот на задней панели ПЧ, предварительно отключив питание. Подключение энкодера осуществляется через клеммы на плате: L+ (24 В), M (0 В), A, B, Z - соответственно фазам сигнала. Убедитесь, что тип энкодера - инкрементальный, с дифференциальным или открытой коллекторной выходной схемой. Напряжение питания энкодера должно быть 24 В - плата не работает с 5 В или 12 В устройствами.

Безопасность и стандарты

Плата соответствует нормам безопасности для оборудования низкого напряжения (действующие ГОСТ Р МЭК 61800-5-1 и EN 61800-5-1). Защита от перегрузки и короткого замыкания реализована на уровне внутренних цепей ПЧ - сама плата не имеет дополнительной защиты.

Преимущества

• Прямая совместимость с ПЧ К740 - не требует программной настройки или прошивки
• Использование стандарта 24 В - распространённый уровень напряжения для промышленных энкодеров
• Минимальная задержка сигнала благодаря прямому соединению с шиной ПЧ
• Замена платы не требует переобучения системы - сохраняет все параметры позиционирования

Ограничения применения

• Не подходит для других серий ПЧ - даже аналогичных от ONI (например, K700, K750)
• Не поддерживает абсолютные энкодеры - только инкрементальные с A/B/Z
• Не имеет гальванической изоляции - возможны помехи при плохой экранировке кабеля
• Требует внешнего источника 24 В для энкодера - плата не выдаёт питание

Примеры использования

• Станок с ЧПУ: управление перемещением оси X с точностью до одного импульса
• Лента конвейера: контроль скорости и позиции при упаковке товаров
• Робот-манипулятор: синхронизация движения нескольких двигателей
• Натяжной механизм: регулировка усилия по данным с энкодера на валу катушки

Практические советы

• Выбирайте энкодер с выходом типа HTL или TTL - они лучше совместимы с этой платой, чем Open Collector
• Используйте экранированный кабель с заземлением экрана только на стороне ПЧ - снижает влияние ЭМИ
• Проверьте посадочный диаметр разъёма на ПЧ К740 - он рассчитан именно под эту плату, другие модели не войдут
• Перед первым запуском проверьте полярность подключения 24 В - неверное подключение повредит плату
• Если система теряет импульсы - убедитесь, что частота энкодера не превышает допустимую для К740 (не более 500 кГц)
