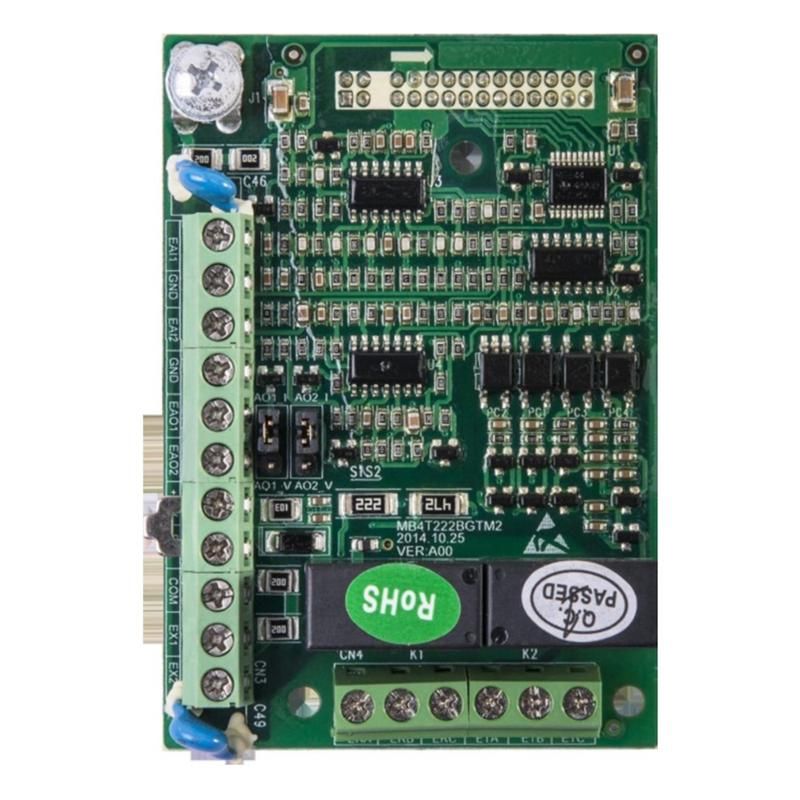

Плата расширения интерфейса OptiCore A-CM1 IP00 КЭАЗ (Курский электроаппаратный завод) 342723

Плата расширения интерфейса OptiCore A-CM1 - это компактный аксессуар от КЭАЗ, предназначенный для подключения преобразователей частоты к шине CAN в системах автоматизации на базе контакторов и пускателей OptiCore. Артикул 342723 обеспечивает надёжную коммуникацию между управляющим устройством и силовым оборудованием.

Назначение и область применения

Плата расширения интерфейса OptiCore A-CM1 используется для передачи команд и данных между контроллером и преобразователем частоты через шину CAN. Она позволяет заменить традиционные дискретные сигналы (например, провода старта/останова) на цифровую связь, что снижает количество кабелей и повышает точность управления. Применяется в системах автоматизации промышленного оборудования: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется интеллектуальное управление двигателем.

Технические характеристики

• Тип изделия: аксессуар для контакторов и пускателей
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Интерфейс: CAN (Controller Area Network)
• Назначение: исключительно для подключения к шине CAN
• Совместима с платформой OptiCore от КЭАЗ

Совместимость и монтаж

Плата расширения интерфейса OptiCore A-CM1 устанавливается непосредственно на модуль управления OptiCore, совместимый с преобразователями частоты, поддерживающими протокол CANopen. Монтаж выполняется при выключенном питании. Подключение к шине CAN осуществляется через клеммы или разъём, указанные в руководстве к конкретному преобразователю. Для работы необходима правильная терминаторная сопротивление на концах шины (обычно 120 Ом).

Безопасность и стандарты

Плата соответствует требованиям безопасности для промышленной автоматизации, однако из-за степени защиты IP00 не допускается её использование вне защищённого электрощита. Установка должна соответствовать нормам ГОСТ Р 51318 и IEC 60947-1.

Преимущества

• Уменьшает количество проводов между контроллером и преобразователем частоты
• Позволяет передавать не только команды, но и диагностику, параметры скорости и температуру
• Обеспечивает высокую помехоустойчивость благодаря использованию шины CAN
• Интегрирована в экосистему OptiCore - совместима с другими элементами автоматизации КЭАЗ

Ограничения применения

• Не работает без совместимого преобразователя частоты и контроллера с поддержкой CAN
• IP00 - нельзя использовать в открытых зонах, на улице или в условиях запыления без дополнительной защиты
• Требует программной настройки канала связи - не является “plug-and-play” решением
• Подходит только для систем на базе OptiCore; несовместима с аналогичными продуктами других брендов

Примеры использования

• Автоматизированный конвейер с несколькими двигателями, управляемыми одним PLC через CAN-шину
• Централизованная система вентиляции в производственном цеху, где каждый вентилятор имеет свой преобразователь частоты
• Групповое управление насосами в системе водоснабжения с передачей состояния перегруза и аварийных сигналов

Практические советы

• Перед установкой проверьте, что ваш преобразователь частоты поддерживает CANopen и имеет свободный слот для платы расширения
• Используйте экранированный кабель для CAN-шины, особенно при длинных трассах (>50 м)
• Убедитесь, что на обоих концах шины установлены терминаторы - отсутствие одного из них вызывает сбои связи
• Плата OptiCore A-CM1 (артикул 342723) не требует питания - получает энергию от шины OptiCore, поэтому не подключайте внешние источники
• Рекомендуется сохранять документацию по настройке CAN-канала - изменения в адресах или битрейте могут нарушить работу всей системы
