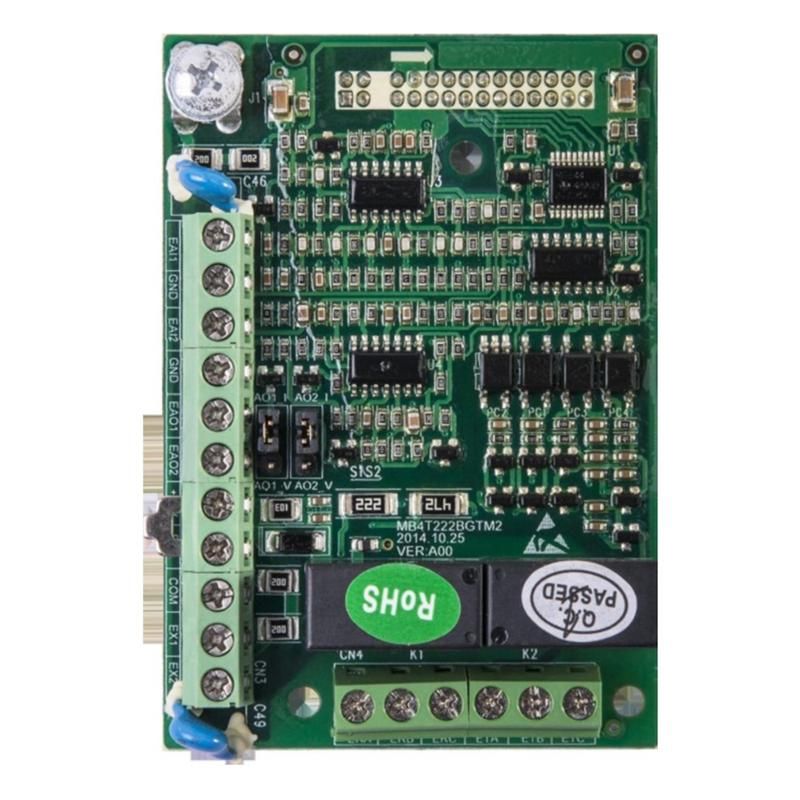

Плата расширения интерфейса OptiCore A-CM2 - это компактный аксессуар от КЭАЗ, предназначенный для подключения преобразователей частоты к шине Profibus. Артикул 342724 позволяет легко интегрировать управление оборудованием в существующую систему автоматизации на базе Profibus DP.

Назначение и область применения

Плата расширения интерфейса OptiCore A-CM2 используется для связи преобразователей частоты с контроллерами через шину Profibus DP. Она устанавливается непосредственно на совместимые контакторы и пускатели серии OptiCore, обеспечивая передачу команд управления и сигналов обратной связи без необходимости внешних модулей. Применяется в промышленной автоматизации: на конвейерах, насосных станциях, вентиляционных системах и других объектах, где требуется точная регулировка скорости двигателей.

Технические характеристики

• Тип изделия: аксессуар для контакторов и пускателей
• Интерфейс: Profibus DP (RS-485)
• Степень защиты: IP00 - отсутствие защиты от пыли и влаги; требует установки внутри закрытой электрощитовой
• Напряжение питания: определяется основным устройством (не имеет собственного источника)
• Максимальная скорость передачи данных: соответствует стандарту Profibus DP (до 12 Мбит/с)

Совместимость и монтаж

Плата OptiCore A-CM2 (артикул 342724) совместима только с контактными аппаратами серии OptiCore от КЭАЗ, имеющими специальный слот для установки плат расширения. Установка выполняется путём вставки платы в предусмотренный разъём на корпусе пускателя - без инструментов. Подключение к шине Profibus осуществляется через два винтовых зажима для сигнальных проводов A и B. Обязательно проверьте соответствие версии прошивки контроллера и настройки адреса устройства в сети.

Безопасность и стандарты

Плата соответствует требованиям EN 61000-6-2 (электромагнитная совместимость) и EN 60947-1 (низковольтное оборудование). Сертифицирована для работы в промышленной среде. Отсутствие степени защиты IP00 требует обязательного размещения внутри защищённого щита с классом защиты не ниже IP54.

Преимущества

• Уменьшает количество внешних модулей - всё интегрировано в пускатель
• Снижает время монтажа и число соединений
• Обеспечивает надёжную связь с контроллером без потерь сигнала
• Поддерживает диагностику состояния оборудования через Profibus

Ограничения применения

• Не работает с другими сериями контакторов, кроме OptiCore
• Не допускается установка вне электрощита из-за отсутствия защиты IP00
• Требует наличия активного Master-устройства в сети Profibus
• Не поддерживает протоколы Modbus, CANopen или Ethernet/IP

Примеры использования

• Автоматизация цехового конвейера: плата OptiCore A-CM2 подключена к пускателю, который управляет двигателем ленты, а данные о скорости и нагрузке передаются в PLC через Profibus.
• Система вентиляции: несколько пускателей с платами 342724 связаны в единую сеть, позволяя центральному контроллеру менять обороты вентиляторов в зависимости от температуры.
• Насосная станция: регулирование давления в трубопроводе через изменение частоты вращения насосов с использованием сигналов от OptiCore A-CM2.

Практические советы

• Перед монтажом убедитесь, что пускатель отключен от сети и выведен из системы - даже при отсутствии напряжения на плате возможны остаточные заряды.
• При подключении к Profibus используйте экранированный двужильный кабель с заземлением экрана только на одном конце (обычно у Master-устройства).
• Задавайте уникальный адрес каждому устройству в сети - дубликаты вызывают сбои связи.
• Рекомендуется использовать терминаторы на крайних узлах шины Profibus для предотвращения отражений сигнала.
• Проверяйте совместимость версий прошивки между пускателем, платой и контроллером - обновления доступны на сайте КЭАЗ.
