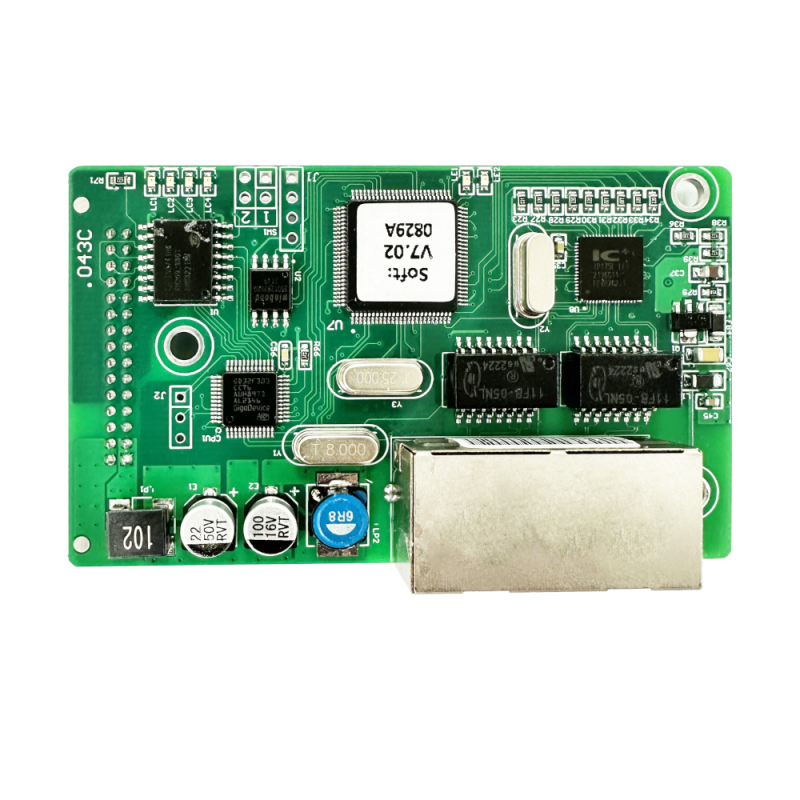

Плата расширения интерфейса OptiCore A-NET02 IP00 КЭАЗ (Курский электроаппаратный завод) 348480

Плата расширения интерфейса OptiCore A-NET02, коммуникационный модуль КЭАЗ - это устройство для подключения преобразователей частоты серии OptiCore к промышленным сетям Profinet, обеспечивая надёжную связь между оборудованием и системой автоматизации.

Назначение и область применения

Плата расширения интерфейса OptiCore A-NET02, коммуникационный модуль КЭАЗ предназначена для установки внутрь преобразователей частоты OptiCore, чтобы они могли взаимодействовать с контроллерами и системами управления по протоколу Profinet. Это позволяет интегрировать оборудование в современные автоматизированные производства без замены основного устройства.

Подходит для применений на конвейерах, насосных станциях, компрессорах и других объектах, где требуется точная синхронизация работы оборудования через Ethernet-сеть.

Технические характеристики

• Интерфейс: Profinet IO (Ethernet-based industrial network)
• Тип подключения: встраиваемый модуль, устанавливается внутрь преобразователя частоты OptiCore
• Рабочая температура: соответствует условиям эксплуатации преобразователей OptiCore (обычно от –10C до +50C)
• Степень защиты корпуса: IP20 (внутренняя установка, защищён от доступа пальцев и мелких предметов)
• Питание: получает энергию от шины преобразователя частоты, внешнее питание не требуется

Совместимость и монтаж

Плата расширения интерфейса OptiCore A-NET02, коммуникационный модуль КЭАЗ совместима исключительно с преобразователями частоты OptiCore, выпущенными после внедрения платформы с возможностью расширения. Установка выполняется только при выключенном питании и с соблюдением правил электростатической безопасности.

Монтаж требует открытия корпуса преобразователя частоты. Модуль фиксируется на специальном разъёме внутри устройства - никаких проводов или клемм не требуется. После установки необходимо выполнить прошивку и настройку сети через программное обеспечение K-EAZ ConfigTool.

Безопасность и стандарты

• Соответствует требованиям IEC/EN 61800-5-1 (безопасность силовой электроники)
• Соблюдает нормы EMC согласно EN 61800-3
• Произведено в соответствии с ISO 9001

Преимущества

• Не требует внешнего коммуникационного устройства - экономит место в щите
• Обеспечивает высокую скорость передачи данных и низкую задержку в реальном времени
• Уменьшает количество соединений и потенциальных точек отказа
• Поддерживает диагностику состояния связи прямо из системы управления

Ограничения применения

• Не работает с другими сериями преобразователей - только с OptiCore
• Не поддерживает Profinet CBA (Component Based Automation) - только IO-устройства
• Требует наличия свободного слота для установки внутри преобразователя - нельзя использовать с устаревшими моделями без расширяемой платформы
• Не предназначен для установки вне корпуса - не имеет защиты от пыли и влаги

Примеры использования

• Автоматическая линия упаковки: плата расширения интерфейса OptiCore A-NET02, коммуникационный модуль КЭАЗ позволяет централизованно регулировать скорость нескольких конвейеров через один PLC
• Водоснабжение: управление насосами по давлению в трубопроводе с обратной связью по Profinet
• Цех металлообработки: синхронизация движения станков с ЧПУ и транспортеров

Практические советы

• Перед заказом проверьте модель вашего преобразователя OptiCore - только версии с пометкой “расширяемый” поддерживают эту плату
• При первом запуске используйте официальное ПО K-EAZ ConfigTool - ручная настройка адреса Profinet может вызвать конфликты
• Запрещено менять местами платы между различными моделями OptiCore - даже внешне похожие устройства имеют разные внутренние интерфейсы
• При возникновении ошибок связи проверьте целостность кабеля Profinet и наличие терминаторов на конце сети
